소형 전자 락·세이프티 도어 스위치
D4SL-N
6 접점 전자 락·세이프티 도어 스위치로 세계 최소 클래스
 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    D4SL-N
일본(일문)
Global(영문)
싱가폴(영문)
Features
| Lineup | Specifications | Dimensions |
Features

소형이면서 편리한 사용을 가능하게, 장치의 안전성을 폭넓게 실현


 솔레노이드 전류 0.2 A*

* 6 접점 타입은 0.26A

전자락용 솔레노이드 전류는 4 접점, 5 접점 타입에서는 0.2 A, 6 접점 타입에서도 0.26 A를 실현. 릴레이를 사용하지 않고 컨트롤러와 직접 연결할 수 있어 비용, 공간을 절감할 수 있습니다.










좁은 공간에 설치하기 쉬운 소형&슬림 사이즈

당사 기존품과 비교해 부피 비로 단자대 타입:약 28%, 커넥터 타입:약 38%로 소형 사이즈를 실현. 사용상의 편리성을 향상했습니다. 40 mm의 알루미늄 프레임에 벗어나는 일 없이 설치 가능합니다.



알루미늄 40 프레임에 부착이 가능

설치 공정수, 배선 공정수를 대폭 삭감


헤드의 방향 전환이 간단

기존에는 측면 부착 등을 할 때에 헤드 방향의 전환을 하기 위해서 헤드를 일단 떼어내고 리셋해야 했지만 D4SL-N은 헤드 스페이서를 손가락으로 당기고 돌리는 것만으로도 방향 전환이 가능하여 작업시간을 큰 폭으로 절약할 수 있습니다.











안심할 수 있는 락 강도 1300N

소형·슬림한 본체임에도 불구하고 락 강도 1300N를 실현. 당사 기존품(D4GL)에 비해 30%의 강화하여, 개폐 강도가 요구되는 애플리케이션에도 안심 사용할 수 있습니다.



안심할 수 있는 높은 삽입성

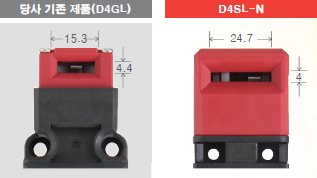

넓은 삽입구와 넓은 유도구

D4SL-N는 넓은 삽입구와 넓은 유도구로 덜컹거림을 방지합니다.




강도, 내구성이 뛰어난 금속 사양

3점 부착으로 확실히 고정 (측면 부착시)


조작 키 삽입구의 상하를 나사로 고정할 수 있으므로 스위치 본체의 어긋남을 방지할 수 있습니다.







금속 헤드를 옵션 설정 (5 접점 사양/6 접점 사양)

금속 헤드(옵션)로 삽입시의 덜컹거림 등으로 인한  마모나 파손 트러블을 방지합니다.




금속 릴리스 키를 표준 설정(일반 타입만)

십자형의 릴리즈키는, 공구의 조작부를 금속으로 하여 유지보수 등의 반복 조작에 대한 내구성을 향상시키고 있습니다.



안심할 수 있는 조작 키 견고성과 삽입성

 선택 가능한 2 타입의 배선 방식으로 설치/유지보수가 간단

D4SL-N은 커넥터 방식과 단자대 방식의 2 타입이 있으며, 두 타입 모두 본체와 배선을 원터치로 탈부착할 수 있기 때문에 설치시의 작업성은 물론 유지 보수의 작업 효율을 크게 높여줍니다.
