Features

New NB 시리즈

프로그래머블 터미널

NB-Designer Web Interface 기능 설명 동영상 다운받기

NB-Designer v.1.45 소프트웨어 다운받기


[※ 이전 버전으로 작성한 파일은 반드시 새버전에서 재컴파일 후 다운로드 하시기 바랍니다. ]


다양한 기능 탑재



동급 최상의 디스플레이

전 시리즈 모두 내구성이 뛰어난 TFT, 컬러 터치 LCD는 뛰어난 시인성을 제공하며 장수명(50,000시간) LED 백라이트를 사용합니다. 화면 크기는 3.5 ~ 10인치로 제공됩니다.

• LED 백라이트 TFT LCD
• 800 × 480의 와이드 스크린 (NB7W/NB10W)
• 65,000컬러의 디스플레이 색상
• 최대 120MB의 화면 데이터 저장



스마트 디자인

NB는 사용자가 필요에 따라 유연하게 제품을 사용할 수 있도록 설계의 모든 측면을 고려하여 개발되었습니다. 그 예로 가로 또는 세로 방향 디스플레이 모드를 선택할 수 있습니다.

• 세로 또는 가로 방향
• 오므론 Low cost 제어용 기기는 물론, 타사 PLC와의 완벽한 접속
• 시리얼, USB, Ethernet 연결
• PictBridge 프린터 연결



공수 삭감

 NB 시리즈는 사용자의 프로젝트 생성 및 유지 작업을 간편하게 해주는 유용한 기능(예:USB 메모리 스틱 지원)들을 탑재하고 있습니다.

• USB 메모리 지원
• 애니메이션 및 함수 등 편리한 기능 제공
• 다국어 지원
• 오프라인 시뮬레이션 기능 제공

사용자의 아이디어를 어플리케이션으로 전환

NB 시리즈는 풍부한 기능을 가지고 있으며, 이를 간단하고 빠르게 사용할 수 있습니다. 여러 개의 창, 워크 스페이스를 사용한 작화, 32개 언어의 전환 등을 오프라인 시뮬레이션으로 바로 확인할 수 있습니다.



유연한 윈도우 처리

NB Series Features 6

 PC와 같은 표준 윈도우 조작을 NB시리즈로 간단히 실현 가능합니다. 이를 위해 3종류의 윈도우가 준비되어 있습니다.
    1) 일반 또는 팝업 화면을 위한 기본 윈도우,
    2) 공통, 공용 윈도우
    3) 매뉴용 신속한 선택 화면
표준 윈도우 이외에도, 간접 표시 기능을 사용하여 픽처·인픽처와 같은 윈도우도 작성할 수 있습니다. 이 밖에 풋터 윈도우 및 윈도우 투과 기능 등의 세세한 표시를 지원합니다.

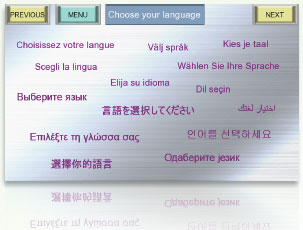

다중 언어 지원



현재 32개국 언어를 지원하므로 NB 시리즈를 사용하여 텍스트를 관리하는 작업이 쉬워집니다. Text Library 기능이 탑재되어 있어 프로젝트에서 많이 사용하는 텍스트를 저장할 수 있습니다. 이와 마찬가지로 다중상태를 지원하는 콤포넌트에서 각
상태별로 다른 텍스트를 저장할 수 있으며 동시에 언어별로 글꼴 설정이 가능합니다.



간단한 애니메이션

NB Series Features 8

NB 시리즈를 사용하면 빠르고 간편하게 애니메이션을 생성할 수 있으며 이동하는 콤포넌트도 원하는 대로 쉽게 생성할 수 있습니다. 예를 들어 텍스트와 그래픽을 사용하여 다른 상태를 표시하거나, 화면 부품의 화상을 변경하는 중에도 움직임을 자유롭게 표시하고 싶을 때. 이러한 동작을 스테이터스, X/Y좌표 및 대응 어드레스를 설정하여 간단히 실현할 수 있습니다.



모든 기종 이더넷 지원


NB 시리즈에서는 모든 기종에 Ethernet 포트가 표준으로 장착되어 있습니다.
기존 Ethernet 접속을 적용함으로써 네트워크 부설 비용을 삭감하며 장거리에서의 고속 화면 전송, 오므론 PLC와 여러 대 접속, Modbus-TCP를 이용한 멀티 벤더 접속을 통해 유연한 시스템 구축이 가능합니다.







다양한 어플리케이션에 이상적

NB 시리즈는 포장, 식품, 플라스틱, 섬유 기계, 간단한 캡 조임, 로더 / 언 로더, 인라인 충전 밀봉, 실링 / 라벨 포장 기계 등 다양한 산업에서 사용되고있는 다양한 분야의 기계, 그리고 그것을 구축하는 어플리케이션에 필요한 기능을 제공하고 있습니다.

다양한 상황을 알려주는 알람 기능

NB 시리즈 이벤트 모니터 (알람)은 유연하고 편리한 기능을 제공하고 있습니다. ON / OFF 또는 조건 트리거가 들어갔을 때
비트와 채널 (워드)을 선택 할뿐만 아니라, 우선 순위 및 상태의 정도를 표시하기 위해 다른 글꼴과 색상을 사용할 수 있습니다.

특정 알람 부저 소리뿐만 아니라 텍스트 메시지로도 볼 수 있습니다. 그리고 비상 사태를 알리는위한 팝업 알람도 만들 수 있습니다.

장치의 데이터를 쉽게 표시 할 수있는 그래프 기능

NB 시리즈는 실시간 및 히스토리 데이터의 그래프 표시를 쉽게 할 수 있습니다.
로그 데이터 및 동향 데이터를 볼 수 있고 이러한 실시간 정보를 샘플링 한 데이터 (최대 연속 16 워드)를 저장할 수 있습니다.
또한 기록 데이터와 함께 단일 또는 다중 포인트 샘플링 결과를 X / Y 좌표 그리기 기능을 사용하여 구성 할 수 있습니다.

안전하고 쉽게 보호 할 수 있는 패스워드 기능

NB 시리즈에서는 고객이 개발한 프로젝트를 안전하고 쉽게 보호 할 패스워드 기능을 탑재하고 있습니다.
화면 버튼 입력은 16 단계의 보안 수준을 정의 할 수 있으며, 최대 32 개의 권한을 각각의 오퍼레이터마다 설정할 수 있습니다.
또한 작업 로그보기가 가능하며, 사전에 정의 된 작업의 차이점을 확인할 수 있습니다.

소규모 안전 어플리케이션에 적합한 OMRON G9SP와 직접 연결

오므론의 세이프티 컨트롤러 G9SP 시리즈와 RS-232C 시리얼 통신에 직접 연결할 수 있습니다.
G9SP 시리즈에 발생한 이상 세부 사항 및 가동 상황의 모니터링을 쉽게 실현 할 수 있고 기계의 다운 타임 절감에 공헌 합니다. 기존에 필요했던 G9SP에서 PLC, PLC에서 표시기로 정보를 송수신하기위한 프로그램 작성은 필요하지 않습니다.

+ CP1E에서 초 저비용 제어

수요의 고도화 및 다양화 정도가 진행되는 자동화 업계.
오므론의 PLC CP1E와 NB의 세트에서 그 요구에 대답합니다.
예를 들어,
연결성 : CP1E와 NB 시리즈는 시리얼이나 Ethernet * 통신에 쉽게 연결.
데이터 전송 : 표시기와 PLC 간의 레시피 데이터 (필요에 따라 외부 메모리에 데이터 백업도 가능)에 전송 가능.
      레시피 화면 형식은 표준 / 임의 설정을 선택할 수 있습니다.
CP1E와 세트로 사용에 최적의 솔루션을 제공합니다.
