A30NN / A30NL

φ30mm 푸시 버튼 스위치 짧은 몸통화. 배선 방향 변경에 따른 제어반의 소형화를 실현 쉽게 배선 Push - In Plus 단자대 타입을 추가 작업 안전성을 향상

일부 상품은 2023년 3월 수주 종료 예정

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

특징


	종류

상세사양

외형도

자료 다운로드

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

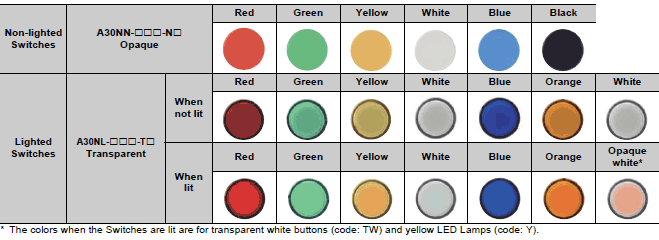

버튼 색상

기종 목록

형식 구성

형식 기준

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)을 별도로 주문하십시오. LED 램프 · 설치대 스위치 유닛 점등 장치는 형태 A22N 시리즈와 공용입니다.

세트 조합 형식

종류 / 표준 가격

세트 조합 형식

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)를 세트로 제공합니다.

비 조광 / 평형

형상	접 점 수	일시적인 작동 (자동 복귀 형)		얼터 네이트 동작 (자기 유지형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성
형상	접 점 수	형식		형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성
금속 베젤	1	◎	A30NN-MNM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MNA- ④④A-G⑦⑦⑦-NN	NR : 불투명 빨간색 NG : 불투명 녹색 NY : 불투명 황 NW : 불투명 흰색 NA : 불투명 파란색 NB : 불투명 검정 UR : 투명 빨강 UG : 투명 녹색 UY : 투명 노랑 UW : 투명 흰색 UA : 투명 파랑 UO : 투명 오렌지	100 002
	1	◎	A30NN-MNM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MNA- ④④A-P⑦⑦⑦-NN		100 002
	2	◎	A30NN-MNM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MNA- ④④A-G⑦⑦⑦-NN		101 102 202
	2	◎	A30NN-MNM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MNA- ④④A-P⑦⑦⑦-NN		101 102 202
	3	◎	A30NN-MNM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MNA- ④④A-G⑦⑦⑦-NN		111 112 122 222
	3	◎	A30NN-MNM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MNA- ④④A-P⑦⑦⑦-NN		111 112 122 222

조광 / 평형

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.

형상	접 점 수	일시적인 작동 (자동 복귀 형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MNM- ④④A-G⑦⑦⑦-⑧⑨	TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	A30NL-MNM- ④④A-P⑦⑦⑦-⑧⑨		100 002
	2	◎	A30NL-MNM- ④④A-G⑦⑦⑦-⑧⑨		101 102 202
	2	◎	A30NL-MNM- ④④A-P⑦⑦⑦-⑧⑨		101 102 202

형상	접 점 수	얼터 네이트 동작 (자기 유지형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MNA- ④④A-G⑦⑦⑦-⑧⑨	TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	A30NL-MNA- ④④A-P⑦⑦⑦-⑧⑨		100 002
	2	◎	A30NL-MNA- ④④A-G⑦⑦⑦-⑧⑨		101 102 202
	2	◎	A30NL-MNA- ④④A-P⑦⑦⑦-⑧⑨		101 102 202

비 조광 / 돌출 형

형상	접 점 수	일시적인 작동 (자동 복귀 형)		얼터 네이트 동작 (자기 유지형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성
형상	접 점 수	형식		형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성
금속 베젤	1	◎	A30NN-MPM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MPA- ④④A-G⑦⑦⑦-NN	NR : 불투명 빨간색 NG : 불투명 녹색 NY : 불투명 황 NW : 불투명 흰색 NA : 불투명 파란색 NB : 불투명 검정 UR : 투명 빨강 UG : 투명 녹색 UY : 투명 노랑 UW : 투명 흰색 UA : 투명 파랑 UO : 투명 오렌지	100 002
	1	◎	A30NN-MPM- A-P⑦⑦⑦-NN	◎	A30NN-MPA- ④④A-P⑦⑦⑦-NN		100 002
	2	◎	A30NN-MPM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MPA- ④④A-G⑦⑦⑦-NN		101 102 202
	2	◎	A30NN-MPM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MPA- ④④A-P⑦⑦⑦-NN		101 102 202
	3	◎	A30NN-MPM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MPA- ④④A-G⑦⑦⑦-NN		111 112 122 222
	3	◎	A30NN-MPM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MPA- ④④A-P⑦⑦⑦-NN		111 112 122 222

조광 / 돌출 형

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.

형상	접 점 수	일시적인 작동 (자동 복귀 형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MPM- ④④A-G⑦⑦⑦-⑧⑨	TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	형A30NL-MPM- ④④A-P⑦⑦⑦-⑧⑨		100 002
	2	◎	A30NL-MPM- ④④A-G⑦⑦⑦-⑧⑨		101 102 202
	2	◎	A30NL-MPM- ④④A-P⑦⑦⑦-⑧⑨		101 102 202

형상	접 점 수	얼터 네이트 동작 (자기 유지형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MPA- ④④A-G⑦⑦⑦-⑧⑨	TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	A30NL-MPA- ④④A-P⑦⑦⑦-⑧⑨		100 002
	2	◎	A30NL-MPA- ④④A-G⑦⑦⑦-⑧⑨		101 102 202
	2	◎	A30NL-MPA- ④④A-P⑦⑦⑦-⑧⑨		101 102 202

비 조광 / 후루가도 형

형상	접 점 수	일시적인 작동 (자동 복귀 형)		얼터 네이트 동작 (자기 유지형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성
형상	접 점 수	형식		형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성
금속 베젤	1	◎	A30NN-MGM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MGA- ④④A-G⑦⑦⑦-NN	NR : 불투명 빨간색 NG : 불투명 녹색 NY : 불투명 황 NW : 불투명 흰색 NA : 불투명 파란색 NB : 불투명 검정 UR : 투명 빨강 UG : 투명 녹색 UY : 투명 노랑 UW : 투명 흰색 UA : 투명 파랑 UO : 투명 오렌지	100 002
	1	◎	A30NN-MGM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MGA- ④④A-P⑦⑦⑦-NN		100 002
	2	◎	A30NN-MGM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MGA- ④④A-G⑦⑦⑦-NN		101 102 202
	2	◎	A30NN-MGM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MGA- ④④A-P⑦⑦⑦-NN		101 102 202
	3	◎	A30NN-MGM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MGA- ④④A-G⑦⑦⑦-NN		111 112 122 222
	3	◎	A30NN-MGM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MGA- ④④A-P⑦⑦⑦-NN		111 112 122 222

조광 / 후루가도 형

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.

형상	접 점 수	일시적인 작동 (자동 복귀 형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MGM- ④④A-G⑦⑦⑦-⑧⑨	TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	A30NL-MGM- ④④A-P⑦⑦⑦-⑧⑨		100 002
	2	◎	A30NL-MGM- ④④A-G⑦⑦⑦-⑧⑨		101 102 202
	2	◎	A30NL-MGM- ④④A-P⑦⑦⑦-⑧⑨		101 102 202

형상	접 점 수	얼터 네이트 동작 (자기 유지형)			④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식			④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MGA- ④④A-G⑦⑦⑦-⑧⑨		TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	A30NL-MGA- ④④A-P⑦⑦⑦-⑧⑨			100 002
	2	◎	A30NL-MGA- ④④A-G⑦⑦⑦-⑧⑨			101 102 202
	2	◎	태 A30NL-MGA- ④④A-P⑦⑦⑦-⑧⑨	*		101 102 202

비 조광 / 버섯 모양

형상	접 점 수	일시적인 작동 (자동 복귀 형)		얼터 네이트 동작 (자기 유지형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성
형상	접 점 수	형식		형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성
금속 베젤	1	◎	A30NN-MMM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MMA- ④④A-G⑦⑦⑦-NN	NR : 불투명 빨간색 NG : 불투명 녹색 NY : 불투명 황 NW : 불투명 흰색 NA : 불투명 파란색 NB : 불투명 검정 UR : 투명 빨강 UG : 투명 녹색 UY : 투명 노랑 UW : 투명 흰색 UA : 투명 파랑 UO : 투명 오렌지	100 002
	1	◎	A30NN-MMM- ④④A-P⑦⑦⑦-NN	◎	형태 A30NN-MMA- A-P⑦⑦⑦-NN		100 002
	2	◎	A30NN-MMM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MMA- ④④A-G⑦⑦⑦-NN		101 102 202
	2	◎	A30NN-MMM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MMA- ④④A-P⑦⑦⑦-NN		101 102 202
	3	◎	A30NN-MMM- ④④A-G⑦⑦⑦-NN	◎	A30NN-MMA- ④④A-G⑦⑦⑦-NN		111 112 122 222
	3	◎	A30NN-MMM- ④④A-P⑦⑦⑦-NN	◎	A30NN-MMA- ④④A-P⑦⑦⑦-NN		111 112 122 222

조광 / 버섯 모양

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.

형상	접 점 수	일시적인 작동 (자동 복귀 형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MMM- ④④A-G⑦⑦⑦-⑧⑨	TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	A30NL-MMM- ④④A-P⑦⑦⑦-⑧⑨		100 002
	2	◎	A30NL-MMM- ④④A-G⑦⑦⑦-⑧⑨		101 102 202
	2	◎	A30NL-MMM- ④④A-P⑦⑦⑦-⑧⑨		101 102 202

형상	접 점 수	얼터 네이트 동작 (자기 유지형)		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
형상	접 점 수	형식		④④ 버튼 색상	⑦⑦⑦ 접점 구성	⑧ LED 램프 색상	⑨ LED 램프 전압
금속 베젤	1	◎	A30NL-MMA- ④④A-G⑦⑦⑦-⑧⑨	TR : 투명 빨강 TG : 투명 녹색 TY : 투명 노랑 TW : 투명 흰색 TA : 투명 파랑 TO : 투명 오렌지	100 002	R : 빨간색 G : 녹색 Y : 노랑 W : 화이트 A : 파랑 O : 주황	A : 6V AC / DC B : 12V AC / DC C : 24V AC / DC D : 100 / 110 / 120V AC E : 200 / 220 / 230 / 240V AC
	1	◎	A30NL-MMA- ④④A-P⑦⑦⑦-⑧⑨		100 002
	2	◎	A30NL-MMA- ④④A-G⑦⑦⑦-⑧⑨		101 102 202
	2	◎	A30NL-MMA- ④④A-P⑦⑦⑦-⑧⑨		101 102 202

참고 일반적으로 버튼 및 LED 램프는 같은 색상의 조합입니다.
　　그러나 버튼 흰색 + LED 황색을 조합 한 유백색도 준비하고 있습니다. 형태 A30N □□□□ -TWA- □□□□ -Y □

부품 구성

단품 형식

조작부

베젤 재질 버튼 모양			금속 / 평형
동작 기능			일시적인		얼터 네이트
조광 / 비 조광	투명 / 불투명	색상	형식		형식
비 조광	불투명	레드	◎	A30NZ-MNM-NRA	◎	A30NZ-MNA-NRA
	불투명	녹색	◎	A30NZ-MNM-NGA	◎	A30NZ-MNA-NGA
	불투명	황	◎	A30NZ-MNM-NYA	◎	A30NZ-MNA-NYA
	불투명	화이트	◎	A30NZ-MNM-NWA	◎	A30NZ-MNA-NWA
	불투명	블루	◎	A30NZ-MNM-NAA	◎	A30NZ-MNA-NAA
	불투명	검정	◎	A30NZ-MNM-NBA	◎	A30NZ-MNA-NBA
	투명	레드	◎	A30NZ-MNM-URA	◎	A30NZ-MNA-URA
	투명	녹색	◎	A30NZ-MNM-UGA	◎	A30NZ-MNA-UGA
	투명	황	◎	A30NZ-MNM-UYA	◎	A30NZ-MNA-UYA
	투명	화이트	◎	A30NZ-MNM-UWA	◎	A30NZ-MNA-UWA
	투명	블루	◎	A30NZ-MNM-UAA	◎	A30NZ-MNA-UAA
	투명	오렌지	◎	A30NZ-MNM-UOA	◎	A30NZ-MNA-UOA
조광	투명	레드	◎	A30NZ-MNM-TRA	◎	A30NZ-MNA-TRA
	투명	녹색	◎	A30NZ-MNM-TGA	◎	A30NZ-MNA-TGA
	투명	황	◎	A30NZ-MNM-TYA	◎	A30NZ-MNA-TYA
	투명	화이트	◎	A30NZ-MNM-TWA	◎	A30NZ-MNA-TWA
	투명	블루	◎	A30NZ-MNM-TAA	◎	A30NZ-MNA-TAA
	투명	오렌지	◎	A30NZ-MNM-TOA	◎	A30NZ-MNA-TOA

베젤 재질 버튼 모양			금속 / 돌출 형
동작 기능			일시적인		얼터 네이트
조광 / 비 조광	투명 / 불투명	색상	형식		형식
비 조광	불투명	레드	◎	A30NZ-MPM-NRA	◎	A30NZ-MPA-NRA
	불투명	녹색	◎	A30NZ-MPM-NGA	◎	A30NZ-MPA-NGA
	불투명	황	◎	A30NZ-MPM-NYA	◎	A30NZ-MPA-NYA
	불투명	화이트	◎	A30NZ-MPM-NWA	◎	A30NZ-MPA-NWA
	불투명	블루	◎	A30NZ-MPM-NAA	◎	A30NZ-MPA-NAA
	불투명	검정	◎	A30NZ-MPM-NBA	◎	A30NZ-MPA-NBA
	투명	레드	◎	A30NZ-MPM-URA	◎	A30NZ-MPA-URA
	투명	녹색	◎	A30NZ-MPM-UGA	◎	A30NZ-MPA-UGA
	투명	황	◎	A30NZ-MPM-UYA	◎	A30NZ-MPA-UYA
	투명	화이트	◎	A30NZ-MPM-UWA	◎	A30NZ-MPA-UWA
	투명	블루	◎	A30NZ-MPM-UAA	◎	A30NZ-MPA-UAA
	투명	오렌지	◎	A30NZ-MPM-UOA	◎	A30NZ-MPA-UOA
조광	투명	레드	◎	A30NZ-MPM-TRA	◎	A30NZ-MPA-TRA
	투명	녹색	◎	A30NZ-MPM-TGA	◎	A30NZ-MPA-TGA
	투명	황	◎	A30NZ-MPM-TYA	◎	A30NZ-MPA-TYA
	투명	화이트	◎	A30NZ-MPM-TWA	◎	A30NZ-MPA-TWA
	투명	블루	◎	A30NZ-MPM-TAA	◎	A30NZ-MPA-TAA
	투명	오렌지	◎	A30NZ-MPM-TOA	◎	A30NZ-MPA-TOA

베젤 재질 버튼 모양			금속 / 후루가도 형
동작 기능			일시적인		얼터 네이트
조광 / 비 조광	투명 / 불투명	색상	형식		형식
비 조광	불투명	레드	◎	A30NZ-MGM-NRA	◎	A30NZ-MGA-NRA
	불투명	녹색	◎	A30NZ-MGM-NGA	◎	A30NZ-MGA-NGA
	불투명	황	◎	A30NZ-MGM-NYA	◎	A30NZ-MGA-NYA
	불투명	화이트	◎	A30NZ-MGM-NWA	◎	A30NZ-MGA-NWA
	불투명	블루	◎	A30NZ-MGM-NAA	◎	A30NZ-MGA-NAA
	불투명	검정	◎	A30NZ-MGM-NBA	◎	A30NZ-MGA-NBA
	투명	레드	◎	A30NZ-MGM-URA	◎	A30NZ-MGA-URA
	투명	녹색	◎	A30NZ-MGM-UGA	◎	A30NZ-MGA-UGA
	투명	황	◎	A30NZ-MGM-UYA	◎	A30NZ-MGA-UYA
	투명	화이트	◎	A30NZ-MGM-UWA	◎	A30NZ-MGA-UWA
	투명	블루	◎	A30NZ-MGM-UAA	◎	A30NZ-MGA-UAA
	투명	오렌지	◎	A30NZ-MGM-UOA	◎	A30NZ-MGA-UOA
조광	투명	레드	◎	A30NZ-MGM-TRA	◎	A30NZ-MGA-TRA
	투명	녹색	◎	A30NZ-MGM-TGA	◎	A30NZ-MGA-TGA
	투명	황	◎	A30NZ-MGM-TYA	◎	A30NZ-MGA-TYA
	투명	화이트	◎	A30NZ-MGM-TWA	◎	A30NZ-MGA-TWA
	투명	블루	◎	A30NZ-MGM-TAA	◎	A30NZ-MGA-TAA
	투명	오렌지	◎	A30NZ-MGM-TOA	◎	A30NZ-MGA-TOA

베젤 재질 버튼 모양			금속 / 버섯 모양
동작 기능			일시적인		얼터 네이트
조광 / 비 조광	투명 / 불투명	색상	형식		형식
비 조광	불투명	레드	◎	A30NZ-MMM-NRA	◎	A30NZ-MMA-NRA
	불투명	녹색	◎	A30NZ-MMM-NGA	◎	A30NZ-MMA-NGA
	불투명	황	◎	A30NZ-MMM-NYA	◎	A30NZ-MMA-NYA
	불투명	화이트	◎	A30NZ-MMM-NWA	◎	A30NZ-MMA-NWA
	불투명	블루	◎	A30NZ-MMM-NAA	◎	A30NZ-MMA-NAA
	불투명	검정	◎	A30NZ-MMM-NBA	◎	A30NZ-MMA-NBA
	투명	레드	◎	A30NZ-MMM-URA	◎	A30NZ-MMA-URA
	투명	녹색	◎	A30NZ-MMM-UGA	◎	A30NZ-MMA-UGA
	투명	황	◎	A30NZ-MMM-UYA	◎	A30NZ-MMA-UYA
	투명	화이트	◎	A30NZ-MMM-UWA	◎	A30NZ-MMA-UWA
	투명	블루	◎	A30NZ-MMM-UAA	◎	A30NZ-MMA-UAA
	투명	오렌지	◎	A30NZ-MMM-UOA	◎	A30NZ-MMA-UOA
조광	투명	레드	◎	A30NZ-MMM-TRA	◎	A30NZ-MMA-TRA
	투명	녹색	◎	A30NZ-MMM-TGA	◎	A30NZ-MMA-TGA
	투명	황	◎	A30NZ-MMM-TYA	◎	A30NZ-MMA-TYA
	투명	화이트	◎	A30NZ-MMM-TWA	◎	A30NZ-MMA-TWA
	투명	블루	◎	A30NZ-MMM-TAA	◎	A30NZ-MMA-TAA
	투명	오렌지	◎	A30NZ-MMM-TOA	◎	A30NZ-MMA-TOA

단품 (공용)

단품 형식

조작부 · LED 램프 · 설치대 스위치 유닛을 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않은 기기를 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

LED 램프

형상	정격 전압	형식
형상	색상	6V AC / DC		12V AC / DC		24V AC / DC
	레드	◎	A22NZ-L-RA	◎	A22NZ-L-RB	◎	A22NZ-L-RC
	녹색	◎	A22NZ-L-GA	◎	A22NZ-L-GB	◎	A22NZ-L-GC
	황	◎	A22NZ-L-YA	◎	A22NZ-L-YB	◎	A22NZ-L-YC
	화이트	◎	A22NZ-L-WA	◎	A22NZ-L-WB	◎	A22NZ-L-WC
	블루	◎	A22NZ-L-AA	◎	A22NZ-L-AB	◎	A22NZ-L-AC
	오렌지	◎	A22NZ-L-OA	◎	A22NZ-L-OB	◎	A22NZ-L-OC

형상	정격 전압	형식
형상	색상	100 / 110 / 120V AC		200 / 220 / 230 / 240V AC
	레드	◎	A22NZ-L-RD	◎	A22NZ-L-RE
	녹색	◎	A22NZ-L-GD	◎	A22NZ-L-GE
	황	◎	A22NZ-L-YD	◎	A22NZ-L-YE
	화이트	◎	A22NZ-L-WD	◎	A22NZ-L-WE
	블루	◎	A22NZ-L-AD	◎	A22NZ-L-AE
	오렌지	◎	A22NZ-L-OD	◎	A22NZ-L-OE

설치대

형상	형식
	◎	A22NZ-H-01

스위치 유닛

단자 사양	접점 사양	형식
나사 단자대	1NO 접점 (파란색)	◎	A22NZ-S-G1A
나사 단자대	1NC 접점 (오렌지)	◎	A22NZ-S-G1B
푸시 인 Plus 단자대	1NO 접점 (파란색)	◎	A22NZ-S-P1A
푸시 인 Plus 단자대	1NC 접점 (빨간색)	◎	A22NZ-S-P1B
푸시 인 Plus 단자대	2NO 접점 (파란색)	◎	A22NZ-S-P2A
	2NC 접점 (빨간색)	◎	A22NZ-S-P2B
	1NO1NC 접점 (흰색)	◎	A22NZ-S-P2C

조명 장치

단자 사양	정격 전압	형식
나사 단자대	6V AC / DC	◎	A22NZ-TA
	12V AC / DC	◎	A22NZ-TB
	24V AC / DC	◎	A22NZ-TC
	100 / 110 / 120V AC	◎	A22NZ-TD
	200 / 220 / 230 / 240V AC	◎	A22NZ-TE
푸시 인 Plus 단자대	6V AC / DC	◎	A22NZ-T-AP
	12V AC / DC	◎	A22NZ-T-BP
	24V AC / DC	◎	A22NZ-T-CP
	100 / 110 / 120V AC	◎	A22NZ-T-DP
	200 / 220 / 230 / 240V AC	◎	A22NZ-T-EP

정보 갱신 : 2017/08/01
