FQ2 시리즈
FQ2
컴팩트한 바디에 고기능 화상 처리를 응축.
화상 검사의 표준기로 사용 가능한 다양한 라인업을 준비



HMC-SD291 / 491, W4S1-05B / 05C는 2022 년 3 월,
W4S1-03B는 2024 년 3 월 수주 종료 예정

 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    FQ2
일본(일문)
Global(영문)
싱가폴(영문)
중국(중문)
Features | Lineup | Specifications |
Dimensions |
|
Dimensions

(단위 : mm)

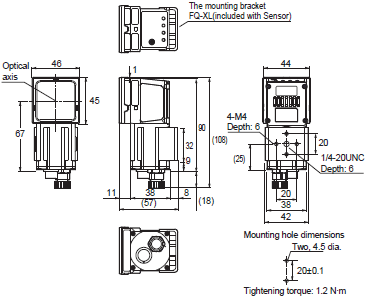

센서

일체형 타입

좁은 시야 타입
FQ2-S □□□ 10F- □□□
FQ2-CH □□□ 10F-M
FQ-CR □□□ 10F-M


중 시야 타입
FQ2-S □□□ 50F- □□□
FQ2-CH □□□ 50F-M
FQ-CR □□□ 50F-M





FQ2 시리즈 외형 치수 2

광 시야각 타입
FQ2-S □□ 100 □ - □□□
FQ2-CH □□ 100 □ -M
FQ-CR □□ 100 □ -M

FQ2 시리즈 외형 치수 3

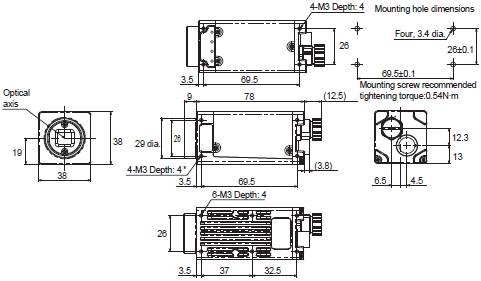

C 마운트 타입
FQ2-S3 □ -13 □
FQ2-S4 □ -13 □

FQ2 시리즈 외형 치수 4

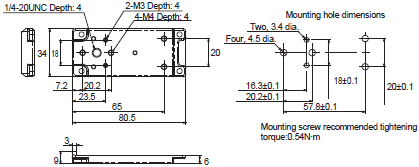

마운팅 베이스 FQ-XLC (센서에 포함)

FQ2 치수 6

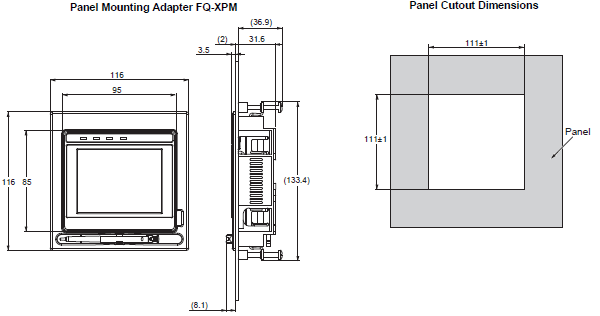

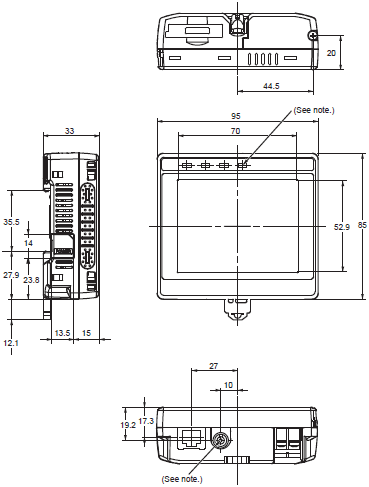

터치 파인더

 FQ2-D30 / -D31

FQ2 시리즈 외형 치수 5

* FQ2-D31에만 붙어 있습니다.



 FQ2 치수 9

센서 데이터 단위

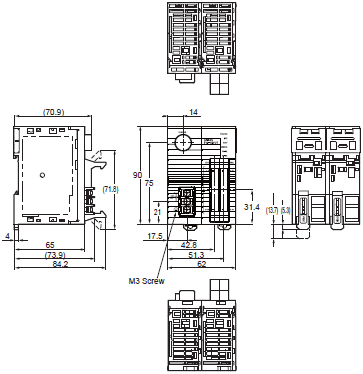

FQ-SDU10 / -SDU15

FQ2 시리즈 외형 치수 7

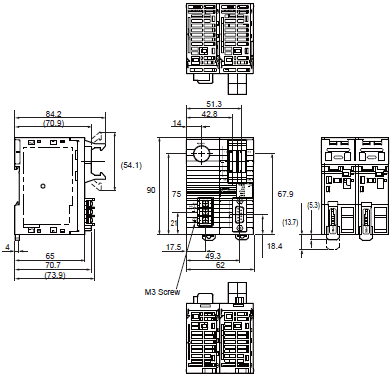

FQ-SDU20 / -SDU25

FQ2 시리즈 외형 치수 8
