그림1과 같이, 가산 지령/0.00의 START를 파악하여 1스캔만으로 연산 처리를 완결하는 미분형 프로그램에 있어서는 제1(또는 제2)오퍼랜드와 제3 오퍼랜드가 같은 DM이더라도 특별한 지장은 없습니다.

하지만, 연산 처리 실행 후에 D100에 치수(置数)되어 있던 피가수 데이터가 소거되어 버리기 때문에, 디버그나 소프트 메인터넌스의 용이성을 고려하여 제3 오퍼랜드로는 별도의 DM 사용을 추천합니다.
　　

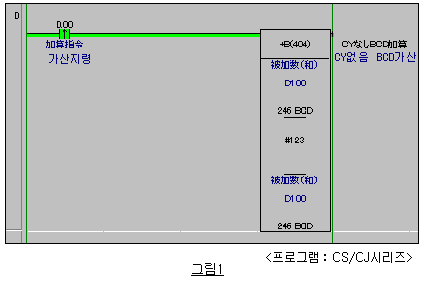

■ 그림１ 설명

D100에는 최초에 123(BCD)이란 수치가 격납되어 있지만, 가산 지령 신호/0.00-ON의 START시에 1스캔만 아래와 같은 가산 처리가 실행된 후, D100의 내용이 123에서 246D로 변화한 것을 나타내고 있습니다.



（注）그림1을 매사이클 실행형으로 하고, 가산 지령(0.00)이 ON 하고 있는 동안, A＋B=C를 리얼타임으로 처리하고 싶은 경우에는 C의 DM주소는 반드시 A, B와는 다른 주소로 해 주십시오.

동일 주소를 사용하면, 결과 데이터가 스캔 회수만큼 순환 처리되기 때문에, 터무니 없는 값이 제3 오퍼랜드에 격납되어 버립니다.
