에어 입자 센서 ZN-PD□□-S의 측정 데이터를 무선으로 수집하는 방법을 알려주세요.

ZN-PD-S 시리즈는 무선 유닛: WZ-SRS01(별매)과 연결하여 무선 통신이 가능합니다.

필요한 기기, 소프트웨어, 절차에 대한 자세한 내용은 해당 FAQ를 참조하십시오.
에어 파티클 센서 ZN-PD-S를 무선 유닛 WZ-S・WZ-M을 사용하여 PC에 로깅하고 싶습니다. 일련의 설정 절차를 알려주세요.

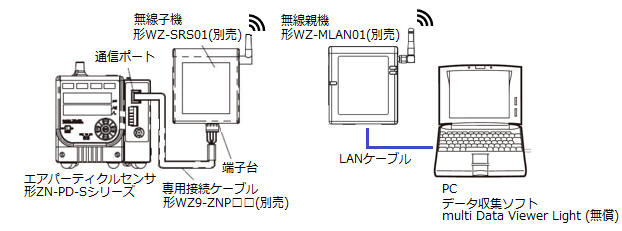

■ 구성　　　　　　

종류	형식
에어 파티클 센서 본체	ZN-PD-S 시리즈 형식은 (표 1)을 참조하십시오.
무선 자식기	WZ-SRS01(별매 ) 　*1
전용 연결 케이블	0.2m: WZ9-ZNP02(별매) 2m: WZ9-ZNP20(별매)
무선 본체	WZ-MLAN01(별매)　 (AC 어댑터, CD-ROM 매뉴얼이 포함되어 있습니다)
LAN 케이블	시판 제품 *2
데이터 수집 소프트웨어	Multi Data Viewer Light(무료)　　 다운로드, 작동 환경 확인은 여기
PC

*1　 전용 연결 케이블: WZ9-ZNP□□를 통해에어 입자 센서: ZN-PD-S에서 무선 서브 유닛: WZ-SRS01에 DC5V가 공급되므로, WZ-SRS01용 AC 어댑터: ZN9-ACP04-PSE(별매)는 필요하지 않습니다.
*2 　 LAN 케이블은카테고리 5E 이상을 사용하십시오. WZ-MLA01과 PC 사이의 케이블 길이는 50m 이하로 하십시오. 이더넷 허브를 사용하는 경우, 무선 유닛과 이더넷 허브 사이의 케이블 길이는 50m 이하로 하십시오.
배선 시 다음 사항에 유의하십시오.
・노이즈의 영향을 피하기 위해 신호선과 전력선은 별도로 배선하십시오.
・안테나 근처에 배선하지 마십시오.
・배선은 전원을 끈 후 수행하십시오.

■ 연결

무선 유닛 단자대	DC5V		RS-485
	플러스 ＋	마이너스 －	플러스 ＋	마이너스 －
전용 연결 케이블의 코드 색상 　WZ9-ZNP02(별매･0.2m) 　WZ9-ZNP20(별매･2m)	갈색	흰색	빨강	녹색

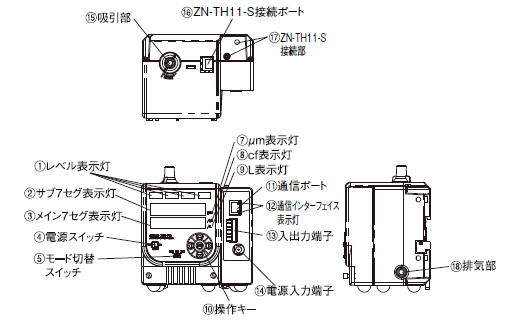

■ 각부 명칭
・미립자 계측 타입 ZN-PD03□-S□ 및 공통부

　　

・거대 입자 계측 타입 ZN-PD50□-S□

　　　

(표1) ZN-PD-S 시리즈

종류	형식
미립자 계측 타입 0.3μm/0.5μm/1.0μm 상당 이상	ZN-PD03-S
	ZN-PD03C-S *3
	ZN-PD03F-S *3 *4
	ZN-PD03-SA
	ZN-PD03C-SA *3
	ZN-PD03F-SA *3 *4
거친 입자 계측 타입 5μｍ(10μｍ)/20μｍ(30μｍ)/ 50μｍ 상당 이상 (　)는 설정에 따라 선택 가능	ZN-PD50-S
	ZN-PD50C-S *3
	ZN-PD50-SA
	ZN-PD50C-SA *3

*3 　 교정 증명서 세트의 형식입니다.
세트 내용:
・교정 증명서
・검사 성적서(ZN-PD03C-S(A)는 0.3μm 검사 데이터, ZN-PD50C-S(A)는 5μm 검사 데이터)
・추적성 차트
*4 　 ZN-PD03F-S(A)의 경우검사 성적서에는 0.3μm 검사 데이터와 0.5μm 검사 데이터가 기재됩니다.

〔주의〕무선 유닛(WZ-SRS01)은 일본 국내에서만 사용 가능합니다.
