E5CB, E5CS, E5CSV에서 자동 튜닝(At)을 실행하는 방법을 알려주세요.

등록일
2025. 12. 17.

E5CB



■형 E5CS, 형 E5CSV
현재 온도 표시 중에 ' ' 키와 ' ' 키를 2초 이상 누르면 AT가 실행됩니다.
AT 중에는 편차 표시가 점멸합니다. AT 중 AT 실행과 동일한 조작을 하면 AT가 중지됩니다.
AT가 종료되면 점멸이 멈춥니다.
처음 사용할 경우 ON/OFF 제어로 설정되어 있으므로 PID 제어로 설정해야 합니다.
설정은 본체의 스위치로 설정합니다. 자세한 내용은 카탈로그를 참조하십시오.


■형 E5CB　
PID 제어로 설정된 경우, 제어 중 ' ' 키와 ' ' 키를 동시에 2초 이상 누르면 AT가 실행됩니다. 또한, AT 실행 중 AT 실행과 동일한 조작을 수행하면 AT가 중단됩니다. 또한, 파라미터 설정에서 AT 실행도 가능합니다. 처음 사용할 때는 ON/OFF 제어로 설정되어 있으므로 PID 제어로 설정해야 합니다. '오토 튜닝(At) 실행 절차 및 설정 파라미터'를 참조하십시오. AT 중에는 설정값이 깜빡입니다.


●오토 튜닝(At) 실행 설정 파라미터

절차 설정 파라미터 내용 설정값 초기값
1 PID 제어에 설정 초기 설정 레벨

PID・ONOF		 제어 방식을 설정합니다. PID 제어 ON/OFF 제어 중 하나를 설정합니다. PId oNoF
2 AT를 실행합니다 매개변수
조작으로 실행		 조정 레벨

AT 실행/중지		 자동 튜닝을 실행합니다.
PID 제어에 설정된 경우에만 표시합니다.		 oN oFF
키 조작으로 실행 제어 중에 ' ' 키와 ' ' 키를 동시에 2초 이상 누르면 AT가 실행됩니다.
또한, AT 실행 중에 AT 실행과 동일한 조작을 하면 AT가 중단됩니다.

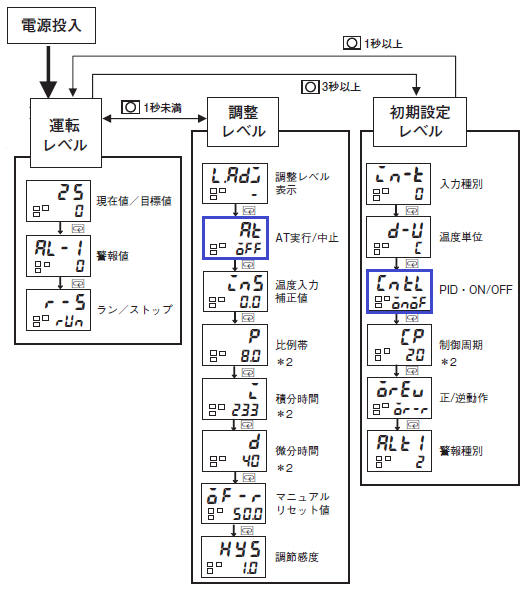

●오토 튜닝(At) 실행의 조작 절차
　　　


●주의
AT 종료 후, 형 E5CB가 제어 상태인 채로 부하(히터 등)의 전원만 정지하는 것은 피하십시오.
이러한 상태에서 부하(히터 등)의 전원을 투입하여 제어를 시작하면 오버슈트가 발생할 수 있습니다. 이 경우, 형 E5CB의 전원을 한 번 OFF한 후 재투입하십시오.
또는 RUN/STOP을 전환하여 한 번 "STOP(제어 정지)" 상태로 만든 후, 다시 "RUN(제어 중)"으로 설정하여 사용하십시오.

●참고　형 E5CB　PID 초기값
항목 초기값
　P 비례대 8.0℃(또는?)
　I 적분 시간 233초
　 D 미분 시간 40초


●형 E5CB 대상 형식　　

전원 전압 경보 출력 제어 출력 센서 유형 형식
AC100~240V 1점 릴레이 출력 열전대 형 E5CB-R1TC
백금 온도 측정 저항체 형 E5CB-R1P
전압 출력(SSR 구동용) 열전대 형 E5CB-Q1TC
백금 온도 측정 저항체 형 E5CB-Q1P
AC/DC24V 1점 릴레이 출력 열전대 형 E5CB-R1TCD
백금 온도 측정 저항체 형 E5CB-R1PD
전압 출력(SSR 구동용) 열전대 형 E5CB-Q1TCD
백금 온도 측정 저항체 형 E5CB-Q1PD
