NJ/NX 컨트롤러에 있는 "CJ 유닛용 메모리"란 무엇입니까?
NJ/NX 시리즈 컨트롤러에서는 CJ 시리즈의 I/O를 사용할 수 있는 등의 호환성을 확보하기 위해, 기본 I/O·고기능 I/O·CPU 고기능 각 유닛 등과의 CIO 등의 I/O 메모리와 데이터 교환이 가능하도록 「디바이스 변수」 외에 별도로 「CJ 유닛용 메모리」라는 메모리 영역이 마련되어 있습니다.

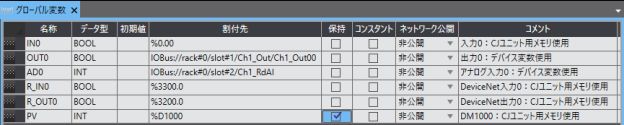

CJ 유닛 메모리를 사용하여 입출력을 수행하려면, 다음과 같이 변수 테이블에서 정의한 변수의 「할당 대상」 속성에 「%」를 붙여 AT로 지정합니다.
예: CIO의 0ch0 비트를 지정: 「%0.00」, DM1000ch를 지정: 「%D1000」
CJ 시리즈 PLC에서 DM 등의 정전 시 유지 영역인 경우, "유지" 속성에 체크합니다.
CJ 시리즈의 I/O 및 고기능 유닛은 NJ/NX 시리즈에서는 NJ501/NJ301/NJ101 컨트롤러에만 장착할 수 있지만, 디스플레이기 등의 주변 기기와의 통신을 위해 NX 시리즈 컨트롤러(일부 기종 제외)에도 편의상 CJ 시리즈 PLC의 I/O 메모리와 동등한 "CJ 유닛용 메모리"를 탑재하고 있으며, 설정을 활성화하면 사용할 수 있습니다.
NJ/NX 시리즈 컨트롤러 각 기종의 CJ 유닛용 메모리 탑재 내용은 아래 표에 나타냅니다.
CJ 유닛 메모리를 사용하여 입출력을 수행하려면, 다음과 같이 변수 테이블에서 정의한 변수의 「할당 대상」 속성에 「%」를 붙여 AT로 지정합니다.
예: CIO의 0ch0 비트를 지정: 「%0.00」, DM1000ch를 지정: 「%D1000」
CJ 시리즈 PLC에서 DM 등의 정전 시 유지 영역인 경우, "유지" 속성에 체크합니다.
CJ 시리즈의 I/O 및 고기능 유닛은 NJ/NX 시리즈에서는 NJ501/NJ301/NJ101 컨트롤러에만 장착할 수 있지만, 디스플레이기 등의 주변 기기와의 통신을 위해 NX 시리즈 컨트롤러(일부 기종 제외)에도 편의상 CJ 시리즈 PLC의 I/O 메모리와 동등한 "CJ 유닛용 메모리"를 탑재하고 있으며, 설정을 활성화하면 사용할 수 있습니다.
NJ/NX 시리즈 컨트롤러 각 기종의 CJ 유닛용 메모리 탑재 내용은 아래 표에 나타냅니다.
| 기종 | 탑재 유무 | 설정 필요 여부 | 구성 내용 |
| NJ501 | 있음 | 불필요 | CIO:0~6143, WR:W0~511, HR:H0~1535 DM: D0~32767, EM: E0_0~E18_32767 |
| NJ301 | 있음 | CIO:0~6143, WR:W0~511, HR:H0~1535 DM: D0~32767, EM: E0_0~E3_32767 | |
| NJ101 | |||
| NX701 | 기종에 따라 다름 (*1) | 필요（*2） 메모리 종류별로 유효/무효 및 CH 수 설정 | CIO:0~6143, WR:W0~511, HR:H0~1535 DM:D0~32767, EM:E0_0~E18_32767 |
| NX502 | 있음 | ||
| NX102 | |||
| NX1P2 | 있음 | CIO:0~6143, WR:W0~511, HR:H0~1535 DM:D0~15999 (*3) |
(*1) NX701-□□20에만 탑재되어 있습니다.
(*2) Sysmac Studio의 설정 화면을 표시하려면 [구성·설정] - [컨트롤러 설정] - [메모리 설정]을 선택합니다.
(*3) NX1P2의 경우, CJ 유닛용 메모리는 유지 속성이 있는 일반 변수 영역에 포함됩니다.
자세한 내용은 NJ/NX 시리즈 CPU 유닛 사용자 매뉴얼 소프트웨어 편(SBCA-467)
「4-11장 CJ 유닛용 메모리 설정」, 「A-10장 CJ 유닛용 메모리의 상세」 항목을 참조하십시오.
매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
