Sysmac Studio에서 라인(Line)을 여러 개 설정하는 방법을 알려주세요.

Question

Accepted Answer

Sysmac Studio에서 라인(Line)을 여러 개 설정하는 방법을 알려주세요.

이미지 센서 FH는 멀티코어에 의한 고속화 등으로 카메라 4대까지의 병렬 처리(카메라 연결만이라면 형 FH-□-20에서는 최대 8대까지)가 가능해져, 기존에는 공정마다 설치하던 여러 대의 이미지 센서(컨트롤러)를 1대로 집약할 수 있게 되었습니다.
각 카메라에서 나오는 물리적 영상 신호는 라인(Line: 제조 라인·공정의 의미)이라는 가상 채널로 처리하며, 어느 장면(검사: 계측·연산·판정 등의 일련의 프로세스)에 할당할지는 라인별로 개별 설정합니다.
또한, 그 설정은 터치 패널 모니터(형식 FH-MT12)나 액정 모니터(형식 FZ-M08)로 직접 FH 본체에 설정하는 방법 외에도, NJ/NX 시리즈 컨트롤러나 NA 시리즈 표시기 등과 함께 통합적으로 프로젝트 개발을 수행하는 경우, 통합형 개발 툴 Sysmac Studio로 설정할 수도 있습니다.
그러나 Sysmac Studio에서 이미지 센서 FH의 프로젝트를 새로 생성한 단계에서는 하나의 라인만 할당되어 있습니다.
여러 라인을 설정하려면 Sysmac Studio의 FH 디바이스 편집 화면에서 다음과 같이 "컨트롤러 설정"의 "시작 설정" 동작 모드를 "표준"에서 "다중 라인 랜덤"으로 변경해야 합니다.

여기서는 4대의 카메라를 연결하고 각 카메라마다 라인을 설정하여 모든 라인을 병렬 처리하는 경우를 예로 들어 그 절차를 설명합니다.

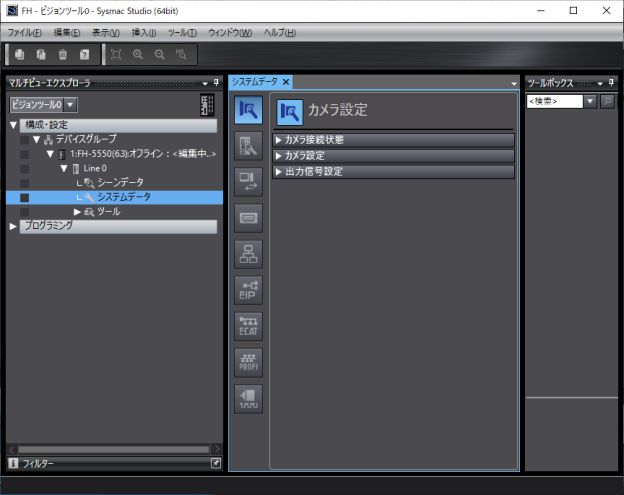

① 멀티 뷰 탐색기에서 [구성·설정]-[디바이스 그룹]-[FH-****]-[Line 0]-[시스템 데이터]를 더블 클릭하여 "시스템 데이터" 설정 화면을 엽니다.

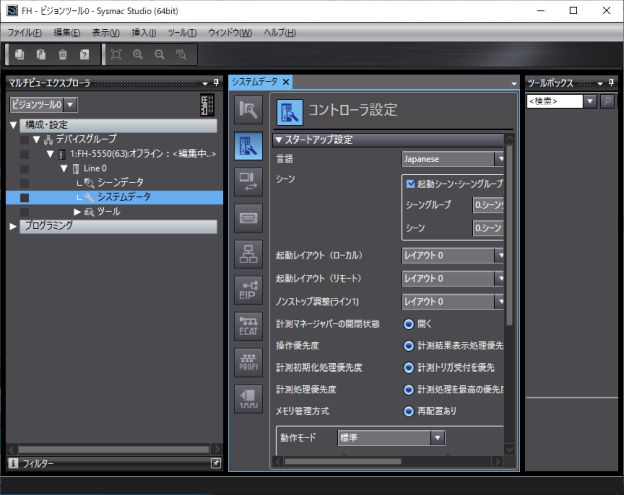

② 왼쪽 상단에서 두 번째인 「컨트롤러 설정」 탭을 누르고, 맨 위의 「시작 설정」을 펼칩니다.

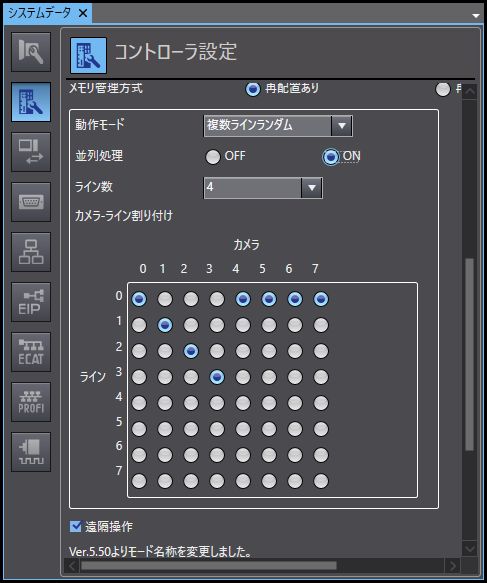

③ 아래로 스크롤하여 「동작 모드」 목록에서 「다중 라인 랜덤」을 선택합니다.
각 라인에서 측정 처리 시간의 고속화가 요구되는 경우 「병렬 처리」도 ON하십시오.
「라인 수」에 연결할 카메라 대수(본 예에서는 4대)를 설정하고, 「카메라-라인 할당」에서 카메라 0~3과 라인 0~3이 1:1로 대응되도록 각 교차점의 라디오 버튼을 눌러 연결합니다.

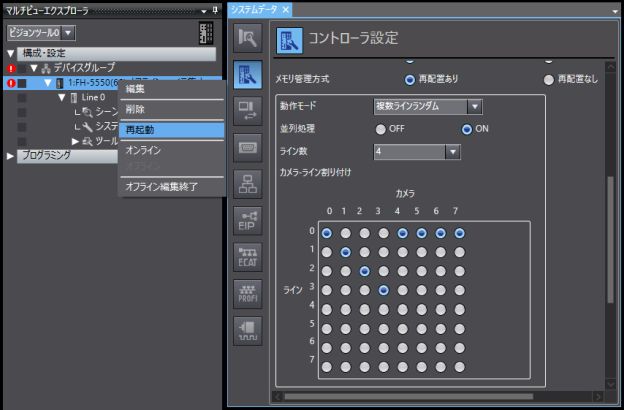

④ 그대로 두면 멀티뷰 익스플로러에는 Line 0만 표시되고 빨간색 오류가 발생한 상태이므로, [FH-****] 부분에서 마우스 오른쪽 버튼을 클릭하여 "재시작"을 선택합니다. (재시작 완료까지 몇 분 소요됩니다.)

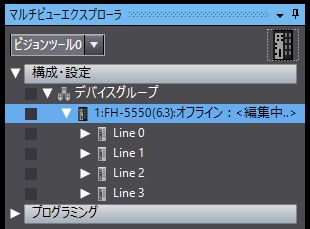

재시작이 완료되면 아래와 같이 Line 0 ~ Line 3이 표시되고 오류가 해제됩니다.

Sysmac Studio에서의 FH 설정 등 자세한 내용은 아래 매뉴얼을 참조하십시오.
「이미지 처리 시스템 FH/FHV 시리즈 오퍼레이션 매뉴얼 Sysmac Studio 편 (SDNB-715)」

또한 터치 패널 모니터 등으로 FH 본체에 직접 설정하는 경우에는 「이미지 처리 시스템 FH/FHV 시리즈 사용자 매뉴얼 (SDNB-719)」을 참조하십시오.

매뉴얼은 아래 상품 정보 페이지에서 다운로드하실 수 있습니다. (단, 무료 회원 가입이 필요합니다.)
