H3CR-A□에 전원을 켰는데 시작하지 않습니다. 가능한 원인과 대책을 알려주세요.

등록일
2025. 12. 17.

H3CR-A□에 전원을 켰는데 시작하지 않습니다. 가능한 원인과 대책을 알려주세요.



아래 표를 참조하십시오.

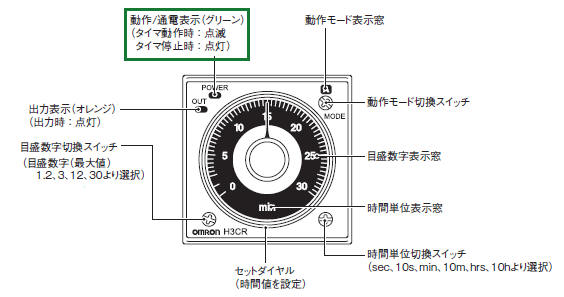

또한, 계시 중에는 본체 좌측 상단에 있는 POWER 램프(녹색)가 깜빡입니다.



●가능한 원인과 대책

종별 형식 가능한 원인 대책
11핀 형 H3CR-A
형 H3CR-A-301
형 H3CR-AS		 전원 전압이 올바르게 인가되지 않았습니다.
 타이머의 전원 전압 사양을 확인한 후, 2번-10번 단자에 전압이 올바르게 인가되었는지 확인하십시오.
본체 좌측 상단의 POWER 램프가 점등 또는 점멸 중이면 정상적으로 인가되고 있습니다.
시작 입력이 연결되지 않았습니다.
또는 꺼져 있습니다.		 스타트 입력을 2번-6번 단자에 연결하십시오.
입력 사양: 무전압 입력

2번-6번 단자를 단락시키면 전원 인가 시 스타트합니다.
리셋 입력이 ON 상태입니다. 리셋 입력(2번-7번 단자)을 OFF로 설정하십시오.
게이트 입력이 ON 상태입니다. 게이트 입력(2번-5번 단자)을 OFF로 설정하십시오.
종별 형식 가능한 원인 대책
11핀 형식 H3CR-AP 전원 전압이 올바르게 인가되지 않음.
 타이머의 전원 전압 사양을 확인한 후, 2번-10번 단자에 전압이 올바르게 인가되었는지 확인하십시오.
본체 좌측 상단의 POWER 램프가 점등 또는 점멸 중이면 정상적으로 인가되고 있습니다.
시작 입력이 연결되지 않았습니다.
또는 꺼져 있습니다.		 스타트 입력을 10번-6번 단자에 연결하십시오.
입력 사양: 전압 입력

10번-6번 단자, 7번-2번 단자를 단락시키면 전원 인가 시 스타트합니다.
종별 형식 가능한 원인 대책
8핀 형식 H3CR-A8
형 H3CR-A8E
형 H3CR-A8S		 전원 전압이 올바르게 인가되지 않았습니다. 타이머의 전원 전압 사양을 확인한 후, 2번-7번 단자에 전압이 올바르게 인가되었는지 확인하십시오.
본체 좌측 상단의 POWER 램프가 점등 또는 점멸 중이면 정상적으로 인가되고 있습니다.
