H7CX-A□-N, H7BX, H7CZ의 프리스케일 값 설정을 알려주세요.

H7CX-A□-N

카운터의 프리스케일 기능을 사용하면 입력된 펄스 수를 그대로 표시하지 않고
길이, 유량, 회전 수 등으로 환산하여 표시할 수 있습니다.
프리스케일 값 계산 방법은 해당 FAQ를 참조하십시오.
설정 방법은 아래를 참조하십시오.

■ 프리스케일 값 설정 절차 (H7CX-A□-N, H7BX, H7CZ)
본체의 파라미터에서 설정합니다.

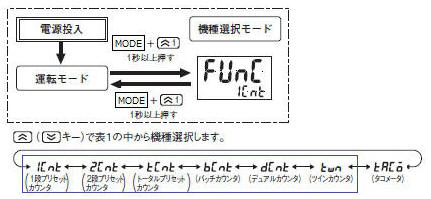

1	전원을 켭니다. H7CX-AW□-N은 기종 선택 모드에서 타코미터 이외의 모드를 선택합니다.
2	운전 모드를 기능 설정 모드로 전환합니다. 전원 투입 후, MODE 키(모드 키)를 3초 이상 누르면 기능 설정 모드로 들어갑니다.

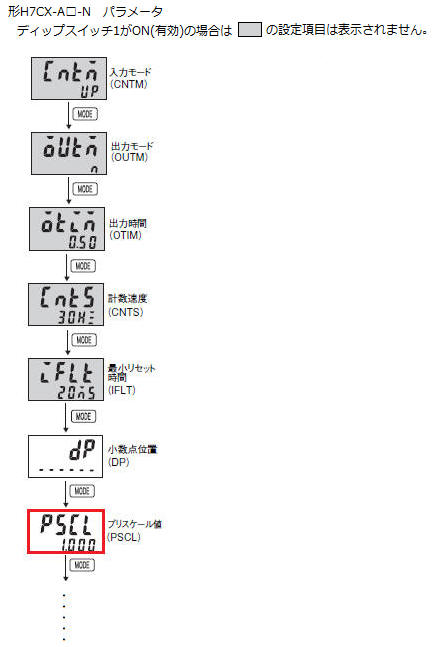

3	소수점 위치, 프리스케일 값을 설정합니다. MODE 키를 누르고 상단에 "dP"가 표시되면 위쪽 화살표 키로 소수점 위치를 설정합니다. 그 후, MODE 키를 한 번 더 눌러 상단에 "PSCL"이 표시되는지 확인하십시오. 마찬가지로 위쪽 화살표 키로 프리스케일 값을 설정합니다. 프리스케일 값의 설정 범위는 6자리 타입의 경우: 0.001~99.999, 4자리 타입의 경우: 0.001~9.999입니다.

*1 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속 유지됩니다.
*2 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다. 또한 설정을 변경한 경우, 운전 모드로 돌아왔을 때 자동으로 리셋됩니다. (카운트 값은 초기화되고 출력은 OFF됩니다.)

■대상 형식

자리수	형식
	H7CX-A□-N 시리즈 *1	H7BX 시리즈	H7CZ 시리즈*2
4자리	H7CX-A114-N H7CX-A114S-N H7CX-A114D1-N H7CX-A4-N H7CX-A4S-N H7CX-A4D-N H7CX-A4SD-N H7CX-A4W-N H7CX-A4WSD-N	－	－
6자리	H7CX-A11-N　 H7CX-A11S-N 　 H7CX-A11D1-N H7CX-A11SD1-N 　 H7CX-A-N 　 H7CX-AS-N 　 H7CX-AD-N 　 H7CX-ASD-N 　 H7CX-AW-N H7CX-AWS-N H7CX-AWD1-N H7CX-AWSD1-N H7CX-AWSD-N	H7BX-A　 H7BX-AD1　 H7BX-AW　 H7BX-AWD1	H7CZ-L8 H7CZ-L8D1

*1　H7CX 시리즈는 2023년 3월에 생산을 종료했습니다.
*2　H7CZ 시리즈는 2022년 3월에 생산을 종료했습니다.
*1 *2　권장 대체품 확인 방법은 해당 FAQ를 참조하십시오.
H7CC-A 설정은 해당 FAQ를 참조하십시오.
