H7CX-A□-N, H7BX, H7CZ의 입력 모드 설정을 알려주세요.
- 등록일
- 2025. 12. 17.
H7CX-A□-N
●형식 H7CX-A□-N, 형식 H7BX
「입력 모드」를 설정함으로써 가산, 감산, 가감산(지령 입력, 개별 입력, 위상차 입력)의 전환이 가능합니다. (초기값은 가산입니다.)
각 동작에 대해서는 해당 FAQ를 참조하십시오.
설정 방법은 딥 스위치로 설정하는 방법과 파라미터로 설정하는 방법이 있습니다.
가감산으로 사용할 경우 파라미터로 설정해야 합니다.
각 동작에 대해서는 해당 FAQ를 참조하십시오.
설정 방법은 딥 스위치로 설정하는 방법과 파라미터로 설정하는 방법이 있습니다.
가감산으로 사용할 경우 파라미터로 설정해야 합니다.
●형식 H7CZ
본체의 파라미터로 "입력 모드"를 설정함으로써 가산, 감산 전환이 가능합니다.
(초기값은 가산입니다.)
각 동작은 해당 FAQ를 참조하십시오. 가산, 감산은 파라미터로 설정합니다.
(초기값은 가산입니다.)
각 동작은 해당 FAQ를 참조하십시오. 가산, 감산은 파라미터로 설정합니다.
●형 H7CX-A□-N, 형 H7BX, 형 H7CZ 입력 모드 설정 방법
| 시리즈 | 설정 방법 | 입력 모드 (○: 설정 가능 X: 설정 불가) | ||
| UP (가산) | DOWN (감산) | UPDOWN (가감산) | ||
| 형 H7CX-A□-N *1 형 H7BX | 딥 스위치에 의한 설정 | 〇(초기값) | 〇 | Ｘ |
| 매개변수에 의한 설정 | 〇(초기값) | 〇 | 〇 | |
| 형식 H7CZ *2 | 매개변수에 의한 설정 | 〇(초기값) | 〇 | － |
*1 형 H7CX 시리즈는 2023년 3월에 생산을 종료했습니다.
*2 형 H7CZ 시리즈는 2022년 3월에 생산을 종료했습니다.
*1 *2 권장 대체품 확인 방법은 해당 FAQ 를 참조하십시오.

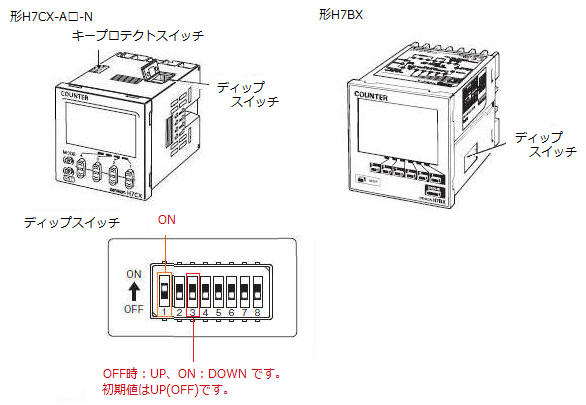

■ 본체의 딥 스위치로 설정하기 (H7CX-A□-N, 형식 H7BX (형식 H7CZ 제외))
・UP(가산) 또는 DOWN(감산) 중 하나만 설정할 수 있습니다.
・"UP(가산)"으로 설정할 경우 딥 스위치 3번을 OFF로, "DOWN(감산)"으로 설정할 경우 "ON"으로 설정하십시오.
・출고 시에는 딥 스위치를 모두 OFF로 설정합니다. 초기값은 UP(가산)입니다.
・딥 스위치로 기능 설정할 경우 스위치 1(딥 스위치 설정)을 반드시 「ON」(유효)으로 설정하십시오.
・딥 스위치 설정은 전원 투입 시 변경됩니다.
딥 스위치는 설치 및 통전 전에 설정하십시오.
■ 본체 파라미터로 설정하기 (형식 H7CX-A□-N, 형식 H7BX, 형식 H7CZ)
아래 절차에 따라 설정하십시오.
| 형식 H7CX-A□-N *1, 형식 H7BX, 형식 H7CZ *2 프리스케일 값 설정 절차 | |
| 1 | 딥 스위치의 1번을 OFF(딥 스위치 무효)로 하고 전원을 켜십시오. |
| 2 | 운전 모드를 기능 설정 모드로 전환합니다. 전원 투입 후, MODE 키(모드 키)를 3초 이상 누르면 기능 설정 모드로 들어갑니다. |
| 3 | MODE 키를 누르고 상단에 "Cntm"이 표시되면 위쪽 화살표 키로 설정합니다. ●형 H7CX-A□-N, 형 H7BX ●형 H7CZ |
| 4 | 기능 설정 모드를 운전 모드로 전환합니다. MODE 키(모드 키)를 3초 이상 누르면 운전 모드로 돌아갑니다. |
*1 형식 H7CX 시리즈는 2023년 3월에 생산을 종료했습니다.
*2 형 H7CZ 시리즈는 2022년 3월에 생산을 종료했습니다.
*1 *2 권장 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
*3 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속됩니다.
*4 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다. 또한 설정을 변경한 경우, 운전 모드로 돌아갈 때 자동으로 리셋(카운트 값 초기화·출력 OFF)됩니다.
| 자리수 | 형식 | ||
| 형 H7CX-A□-N 시리즈 *1 | 형 H7BX 시리즈 | 형 H7CZ 시리즈 *2 | |
| 4자리 | 형 H7CX-A114-N 형 H7CX-A114S-N 형 H7CX-A114D1-N 형 H7CX-A4-N 형 H7CX-A4S-N 형 H7CX-A4D-N 형 H7CX-A4SD-N 형 H7CX-A4W-N 형 H7CX-A4WSD-N | － | － |
| 6자리 | 형 H7CX-A11-N 형 H7CX-A11S-N 형 H7CX-A11D1-N 형 H7CX-A11SD1-N 형 H7CX-A-N 형 H7CX-AS-N 형 H7CX-AD-N 형 H7CX-ASD-N 형 H7CX-AW-N 형 H7CX-AWS-N 형 H7CX-AWD1-N 형 H7CX-AWSD1-N 형 H7CX-AWSD-N | 형 H7BX-A 형 H7BX-AD1 형 H7BX-AW 형 H7BX-AWD1 | 형 H7CZ-L8 형 H7CZ-L8D1 |
*1 형 H7CX 시리즈는 2023년 3월에 생산을 종료했습니다.
*2 형 H7CZ 시리즈는 2022년 3월에 생산을 종료했습니다.
*1 *2 권장 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
