H7CC-A의 입력 모드 설정을 알려주세요.

「입력 모드」를 설정함으로써 가산, 감산, 가감산(지령 입력, 개별 입력, 위상차 입력)의 전환이 가능합니다.
(초기값은 가산입니다.)
각 동작에 대한 자세한 내용은 해당 FAQ를 참조하십시오.

■H7CC-A 입력 모드(가산, 감산, 가감산) 설정 방법
아래 절차에 따라 설정하십시오.

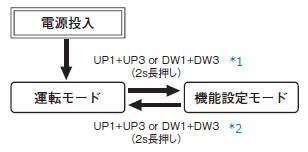

1	운전 모드를 기능 설정 모드로 전환합니다. 전원 투입 후, [UP1]과 [UP3] 또는 [DW1]과 [DW3]을 동시에 2초 이상 누르면 기능 설정 모드로 진입합니다.
2	MODE 키를 누르고 상단에 "Cntm"이 표시되면 위쪽 화살표 키로 설정합니다. 　 ・UP, DOWN, UP-D, UP-E, UP-F는 출력 모드 = K-2, D, L, H 이외의 경우에만 표시합니다.
3	기능 설정 모드를 운전 모드로 전환합니다. [UP1]과 [UP3] 또는 [DW1]과 [DW3]을 동시에 2초 이상 누르면 운전 모드로 돌아갑니다.

*1 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속됩니다.
*2 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다. 또한 설정을 변경한 경우, 운전 모드로 돌아왔을 때 자동으로 리셋(카운트 값 초기화·출력 OFF)됩니다.


■대상 형식　형 H7CC-A 시리즈

자리수	연결 방식	설정	전원 전압	자리수
6자리	플러그인 타입 8핀	1단 설정	AC100~240V	형식 H7CC-A8
			AC24V/DC12~48V	형 H7CC-A8D
	플러그인 타입 11핀	1단 설정	AC100~240V	형 H7CC-A11 형 H7CC-A11S
			AC24V/DC12~48V	형 H7CC-A11D
	단자대 타입	1단 설정	AC100~240V	형 H7CC-A 형 H7CC-AS
			AC24V/DC12~48V	형 H7CC-AD 형 H7CC-ASD
		2단 설정	AC100~240V	형 H7CC-AW 형 H7CC-AWS 형 H7CC-AU 형 H7CC-AUW
			AC24V/DC12~48V	형 H7CC-AWD 형 H7CC-AWSD
