H7CC-A의 NPN/PNP 입력 모드를 설정하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
H7CC-A의 NPN/PNP 입력 모드를 설정하는 방법을 알려주세요.
입력 장치(스위치나 센서 등)의 출력 형태에 맞춰 NPN/PNP 입력 모드를 설정합니다.
단, 외부 입력에 대해서는 일괄적으로 설정됩니다.
(카운트 입력은 PNP 입력, 리셋은 NPN 입력과 같은 사용법은 불가능합니다.)
| 입력 기기의 출력 형태 | H7CC-A NPN/PNP 입력 모드 | 비고 |
| NPN 오픈 컬렉터 출력 | NPN | 입력 조건에 대해서는 이 FAQ 를 참조하십시오. 연결에 대해서는 해당 FAQ 를 참조하십시오. |
| 전압 출력 | ||
| 접점 출력(접점을 직접 연결) | ||
| 직류 2선식 센서 | 입력 조건, 연결에 대해서는 이 이 FAQ 를 참조하십시오. | |
| NPN 트랜지스터 출력(전압 출력) | PNP | 입력 조건에 대해서는 이 FAQ 를 참조하십시오. 연결에 대해서는 해당 FAQ 를 참조하십시오. |
| PNP 트랜지스터 출력 | ||
| 접점 출력(외부 전원을 통해 연결) |
■ 본체 파라미터에서 설정
다음 절차에 따라 설정하십시오.
●H7CC-A NPN/PNP 입력 모드 설정 절차

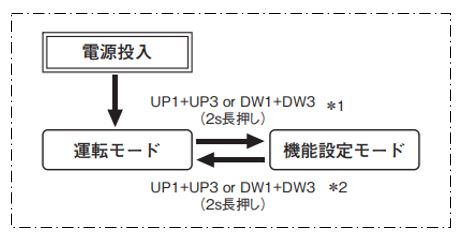

| 1 | 운전 모드를 기능 설정 모드로 전환합니다. 전원 투입 후, [UP1]과 [UP3] 또는 [DW1]과 [DW3]을 동시에 2초 이상 누르면 기능 설정 모드로 들어갑니다. |
| 2 | [DW1]과 [DW3]을 동시에 여러 번 누르고, 상단에 "Imod"가 표시되면 [UP1] 또는 [DW1] 키를 눌러 NPN/PNP 입력 모드를 설정합니다. |
| 3 | 기능 설정 모드를 운전 모드로 전환합니다. [UP1]과 [UP3] 또는 [DW1]과 [DW3]을 동시에 2초 이상 누르면 운전 모드로 돌아갑니다. |
*1 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속 유지됩니다.
*2 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다.
또한 설정을 변경한 경우, 운전 모드로 돌아갈 때 자동으로 리셋(카운트 값 초기화·출력 OFF)됩니다.
■대상 형식 H7CC-A 시리즈
*2 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다.
또한 설정을 변경한 경우, 운전 모드로 돌아갈 때 자동으로 리셋(카운트 값 초기화·출력 OFF)됩니다.
■대상 형식 H7CC-A 시리즈
| 자리 수 | 연결 방식 | 설정 | 전원 전압 | 자리수 |
| 6자리 | 플러그인 타입 8핀 | 1단 설정 | AC100~240V | H7CC-A8 |
| AC24V/DC12~48V | H7CC-A8D | |||
| 플러그인 타입 11핀 | 1단 설정 | AC100~240V | H7CC-A11 H7CC-A11S | |
| AC24V/DC12~48V | H7CC-A11D | |||
| 단자대 타입 | 1단 설정 | AC100~240V | H7CC-A H7CC-AS | |
| AC24V/DC12~48V | H7CC-AD H7CC-ASD | |||
| 2단 설정 | AC100~240V | H7CC-AW H7CC-AWS H7CC-AU H7CC-AUW | ||
| AC24V/DC12~48V | H7CC-AWD H7CC-AWSD |
