H7CC-A를 원샷 출력, 자동 리셋으로 사용하고 싶습니다. 설정을 알려주세요.

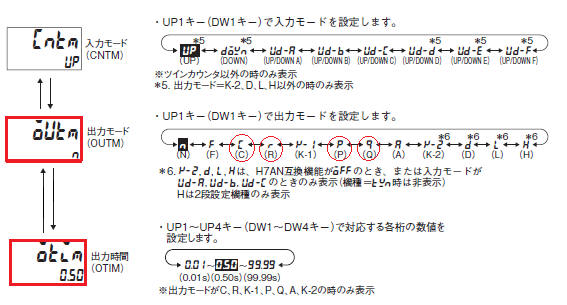

(표2) 출력 모드 설정
아래 절차에 따라 설정하십시오.

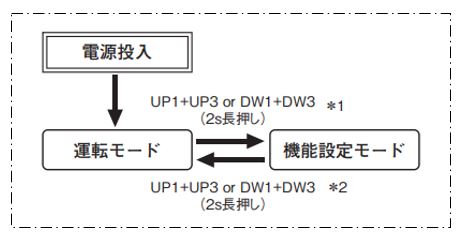

●H7CC-A NPN/PNP 입력 모드 설정 절차

*1 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속 유지됩니다.
*2 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다.
　　 또한 설정을 변경한 경우, 운전 모드로 돌아갈 때 자동으로 리셋(카운트 값 초기화·출력 OFF)됩니다.

■동작
사용하시는 기능을 확인하신 후, 아래 표를 참조하여 각 모드의 동작을 확인하십시오.
　2단 설정 타입에 관하여
　・1단 프리셋 카운터, 토탈 프리셋 카운터, 듀얼 카운터로 사용하시는 경우, OUT1, OUT2는 동시에 ON/OFF합니다.　
　・트윈 카운터로 사용하시는 경우, OUT2 출력 동작이 됩니다.
　　리셋1은 CP1 카운트 값의 리셋, 리셋2는 CP2 카운트 값의 리셋입니다.
　・듀얼 카운터로 사용하시는 경우, 리셋1은 CP1 카운트 값의 리셋, 리셋2는 CP2 카운트 값의 리셋입니다.
　　듀얼 카운트 값 리셋에는 전면의 리셋 키를 사용하십시오.

● C 모드 동작
카운트 업과 동시에 원샷 출력을 하며, 동시에 자동 리셋이 걸립니다.
가산(UP) 및 가감산(UP/DOWN A,B,C)으로 사용하시는 경우, 자동 리셋이 걸리면 카운트 값은 0으로 돌아갑니다.
감산(DOWN)으로 사용하시는 경우, 자동 리셋이 걸리면 카운트 값은 설정값/설정값 2로 돌아갑니다.　

　
● R 모드 동작　
카운트 업과 동시에 원샷 출력을 합니다. 출력 중에는 카운트 업된 상태를 유지합니다.
출력 중에는 카운트하지 않습니다.
원샷 출력이 OFF되는 타이밍에 자동 리셋이 적용됩니다.
가산(UP) 및 가감산(UP/DOWN A,B,C)으로 사용 시 자동 리셋이 걸리면 카운트 값은 0으로 돌아갑니다.
감산(DOWN)으로 사용하는 경우, 자동 리셋이 걸리면 카운트 값은 설정값/설정값 2로 돌아갑니다.

● P 모드 동작
카운트 업과 동시에 원샷 출력을 합니다.
출력 중에는 표시가 카운트 업된 상태를 유지하지만, 출력 중에 카운트 신호가 입력되면 내부에서 카운트합니다.
원샷 출력이 OFF되는 타이밍에 자동 리셋이 걸립니다.
자동 리셋이 걸리면 카운트 값은 출력 중 카운트한 값을 반영한 값을 표시합니다.
(반드시 가산(UP) 및 가감산(UP/DOWN A,B,C) 시 0, 감산(DOWN) 시 설정값/설정값 2가 아닙니다.)

● Q 모드 동작
카운트 업과 동시에 원샷 출력을 합니다.
출력 중에 카운트 입력이 들어오면 설정값을 초과하여 카운트합니다.
원샷 출력이 OFF되는 타이밍에 자동 리셋이 걸립니다.
가산(UP) 및 가감산(UP/DOWN A,B,C)으로 사용 시 자동 리셋이 걸리면 카운트 값은 0으로 돌아갑니다.
감산(DOWN)으로 사용할 경우, 자동 리셋이 걸리면 카운트 값은 설정값/설정값 2로 돌아갑니다.　

■대상 형식 H7CC-A 시리즈
