인크리멘탈형 로터리 엔코더와 카운터 H7CC-A, H7CC-R의 연결 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
인크리멘탈형 로터리 엔코더와 카운터 H7CC-A
【1】형 H7CC-A 시리즈
【2】형 H7CC-R 시리즈
【1】형 H7CC-A 시리즈

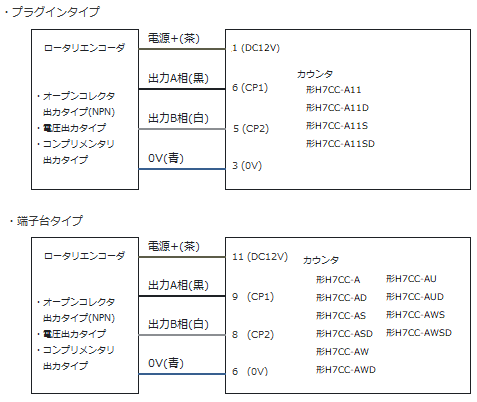

■연결1 카운터의 외부 공급 전원을 사용할 경우

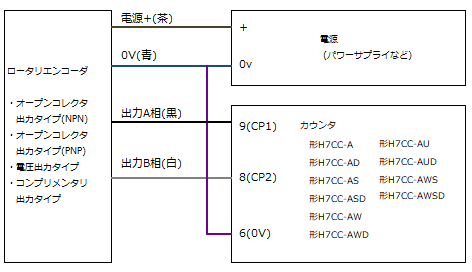

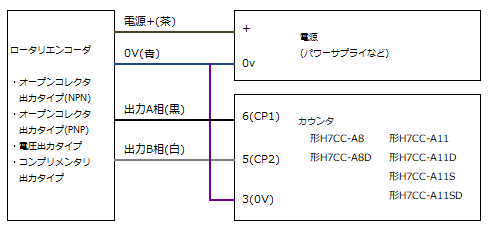

■연결2 외부에 전원(파워 서플라이 등)을 설치하는 경우
・플러그인 타입
・단자대 타입
【2】형 H7CC-R 시리즈

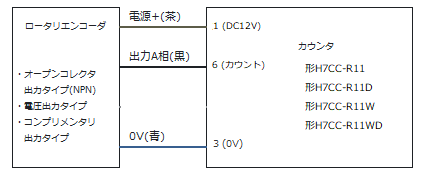

■연결1 카운터의 외부 공급 전원을 사용하는 경우

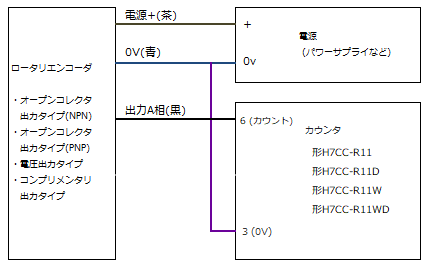

■연결2 외부에 전원(파워 서플라이 등)을 설치하는 경우
(표1) 로터리 인코더의 전원 전압/소비 전류
라인 드라이버 출력, 오픈 컬렉터 출력(PNP) 기종을 제외한다.
【2】형 H7CC-R 시리즈
【1】형 H7CC-A 시리즈
■연결1 카운터의 외부 공급 전원을 사용할 경우
■연결2 외부에 전원(파워 서플라이 등)을 설치하는 경우
・플러그인 타입
・단자대 타입
【2】형 H7CC-R 시리즈
■연결1 카운터의 외부 공급 전원을 사용하는 경우
■연결2 외부에 전원(파워 서플라이 등)을 설치하는 경우
(표1) 로터리 인코더의 전원 전압/소비 전류
라인 드라이버 출력, 오픈 컬렉터 출력(PNP) 기종을 제외한다.
| 시리즈 | 출력 형태 | 형식 | 전원/소비 전류 |
| 형 E6D-C | 오픈 컬렉터 출력(NPN) | 형 E6D-CWZ2C *1 | DC12V/150mA 이하 |
| 전압 출력 | 형 E6D-CWZ1E *2 | DC5V/150mA 이하 | |
| 형 E6F-C | 오픈 컬렉터 출력(NPN) | 형 E6F-CWZ5C | DC12 ~24V/100mA 이하 |
| 상보 출력 | 형 E6F-CWZ5G | DC12 ~24V/100mA 이하 | |
| 형 E6A2-C | 오픈 컬렉터 출력(NPN) | 형 E6A2-CWZ3C | DC5 ~12V/30mA 이하 |
| 형 E6A2-CWZ5C | DC12 ~24V/30mA 이하 | ||
| 형 E6A2-CS3C *3 | DC5 ~12V/20mA 이하 | ||
| 형 E6A2-CW3C | DC5 ~12V/20mA 이하 | ||
| 형 E6A2-CS5C *3 | DC12 ~24V/20mA 이하 | ||
| 형 E6A2-CW5C | DC12 ~24V/20mA 이하 | ||
| 전압 출력 | 형 E6A2-CWZ3E | DC5 ~12V/50mA 이하 | |
| 형 E6A2-CS3E *3 | DC5 ~12V/30mA 이하 | ||
| 형 E6A2-CW3E | DC5 ~12V/30mA 이하 | ||
| 형 E6B2-C | 오픈 컬렉터 출력(NPN) | 형 E6B2-CWZ6C | DC5 ~24V/80mA 이하 |
| 오픈 컬렉터 출력(PNP) | 형 E6B2-CWZ5B | DC12 ~24V/100mA 이하 | |
| 전압 출력 | 형 E6B2-CWZ3E | DC5 ~12V/100mA 이하 | |
| 형 E6C2-C | 오픈 컬렉터 출력(NPN) | 형 E6C2-CWZ6C | DC5 ~24V/80mA 이하 |
| 오픈 컬렉터 출력(PNP) | 형 E6C2-CWZ5B | DC12 ~24V/100mA 이하 | |
| 전압 출력 | 형 E6C2-CWZ3E | DV5 ~12V/1 00 mA 이하 | |
| 형 E6C3-C | 전압 출력 | 형 E6C3-CWZ3EH | DC5 ~12V/100mA 이하 |
| 상보 출력 | 형 E6C3-CWZ5GH | DC12 ~24V/100mA 이하 | |
| 형 E6H-C | 오픈 컬렉터 출력(NPN) | 형 E6H-CWZ6C | DC5 ~24V/100mA 이하 |
| 전압 출력 | 형 E6H-CWZ3E | DC5 ~12V/100mA 이하 |
*1형 H7CC-A, 형 H7CC-R 시리즈의 외부 공급 전원은 용량이 부족합니다.
외부에 전원 공급 장치 등의 전원을 설치하여 로터리 인코더에 전원을 공급하십시오.
*2 E6D-CWZ1E형은 카운터, 디지털 타코미터에는 연결할 수 없습니다.
*3 A 상 출력만 가능합니다. H7CC-A 시리즈에서 입력 모드 UP/DOWN C(위상차 입력)는 사용할 수 없습니다.
(표2) 형식 H7CC 대상 형식과 외부 기기 공급 전원 유무
외부에 전원 공급 장치 등의 전원을 설치하여 로터리 인코더에 전원을 공급하십시오.
*2 E6D-CWZ1E형은 카운터, 디지털 타코미터에는 연결할 수 없습니다.
*3 A 상 출력만 가능합니다. H7CC-A 시리즈에서 입력 모드 UP/DOWN C(위상차 입력)는 사용할 수 없습니다.
(표2) 형식 H7CC 대상 형식과 외부 기기 공급 전원 유무
| 시리즈 | 외부 기기 공급 전원: 있음 (DC12V 100mA) | 외부 기기에 공급 전원: 없음 |
| 형식 H7CC-A | 형 H7CC-A11 형 H7CC-A11S 형 H7CC-A11D 형 H7CC-A11SD 형 H7CC-A 형 H7CC-AS 형 H7CC-AD 형 H7CC-ASD 형 H7CC-AW 형 H7CC-AWS 형 H7CC-AWD 형 H7CC-AWSD 형 H7CC-AU 형 H7CC-AUD | 형 H7CC-A8 형 H7CC-A8D |
| 형 H7CC-R | 형 H7CC-R11 형 H7CC-R11D 형 H7CC-R11W 형 H7CC-R11WD | － |
【주의】
● 연결할 수 없는 로터리 인코더
아래 로터리 인코더는 H7CC형에 연결할 수 없으니 주의하십시오.
・라인 드라이버 출력의 로터리 인코더
・라인 드라이버 출력의 로터리 인코더
：형 E6B2-CWZ1X, 형 E6C2-CWZ1X, 형 E6C3-CWZ3XH, 형 E6H-CWZ3X
・형식 E6D-CWZ1E (전압 출력・기타 전압 출력 기종은 연결 가능합니다.)
● 카운터의 외부 공급 전원에 관하여
형식 H7CC-A 시리즈(형식 H7CC-A8□ 제외), 형식 H7CC-R 시리즈의 외부 공급 전원은 DC12V 100mA입니다.
(표1)(표2)를 참조하여 용량이 부족한 경우나 사용하시는 카운터에 외부 공급 전원이 없는 경우에는 외부에 파워 서플라이 등의 전원을 설치하십시오.
전원 공급 장치는 형식 S8FS-G 시리즈 등을 권장합니다.
(형식 S8FS-G01512C□, 형식 S8FS-01524C□ 등)
연결은 "■연결 2 외부에 전원(파워 서플라이 등)을 설치하는 경우"를 참조하십시오. 참조하십시오.
형식 H7CC-A 시리즈(형식 H7CC-A8□ 제외), 형식 H7CC-R 시리즈의 외부 공급 전원은 DC12V 100mA입니다.
(표1)(표2)를 참조하여 용량이 부족한 경우나 사용하시는 카운터에 외부 공급 전원이 없는 경우에는 외부에 파워 서플라이 등의 전원을 설치하십시오.
전원 공급 장치는 형식 S8FS-G 시리즈 등을 권장합니다.
(형식 S8FS-G01512C□, 형식 S8FS-01524C□ 등)
연결은 "■연결 2 외부에 전원(파워 서플라이 등)을 설치하는 경우"를 참조하십시오. 참조하십시오.
