타사 PLC에 EtherNet/IP 커플러를 연결하여 집합형 리모트 I/O를 구성한 경우 커플러 상의 NX 유닛 구성 및 I/O 크기 확인 방법을 알려주세요.

EtherNet/IP 커플러 유닛(NX-EIC202)의 NX 유닛 구성 및 I/O 크기를 확인하려면, 당사 지원 소프트웨어 Sysmac Studio ※1을 커플러 유닛의 USB 포트에 직접 연결하여 슬레이브 터미널의 프로젝트를 실행한 후, 아래와 같이 'I/O 할당 화면'에서 NX-I/O 유닛의 구성 및 I/O 크기를 확인하십시오.
※1 EtherNet/IP 커플러 유닛(NX-EIC202)에 연결 가능한 Sysmac Studio 에디션은 다음과 같습니다.
・스탠다드 에디션 라이선스 SYSMAC-SE2□□L
・NX-I/O 에디션 라이선스 SYSMAC-NE001L

＜조작 방법＞
① Sysmac Studio가 설치된 PC를 커플러 유닛(NX-EIC202)의 USB 포트에 연결합니다.

② Sysmac Studio를 실행하고, 이미 저장된 경우 기존 프로젝트를 엽니다.

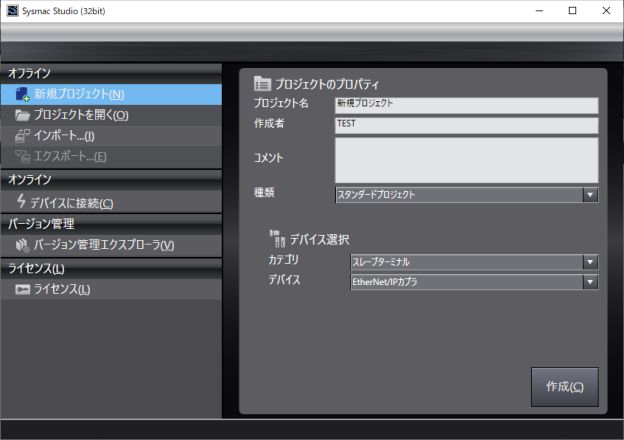

기존 프로젝트가 없는 경우, 아래 설정으로 새 프로젝트를 생성하십시오.
카테고리: 슬레이브 터미널　디바이스: EtherNet/IP 커플러


③ EtherNet/IP 슬레이브 터미널 구성 편집 화면에서 EtherNet/IP 커플러 유닛을 마우스 오른쪽 버튼으로 클릭하고 [통신 커플러 연결(USB)] - [온라인]을 선택하십시오.
또는 멀티 뷰 탐색기에서 EtherNet/IP 커플러 유닛을 마우스 오른쪽 버튼으로 클릭하고 [통신 커플러 연결(USB)] - [온라인]을 선택하십시오.

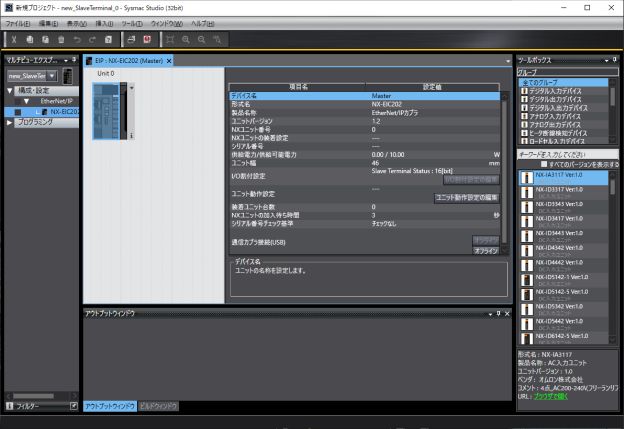

확인 대화 상자가 표시되면 「OK」 버튼을 누르면 아래 그림과 같이 노란색 선의 온라인 표시로 전환됩니다.

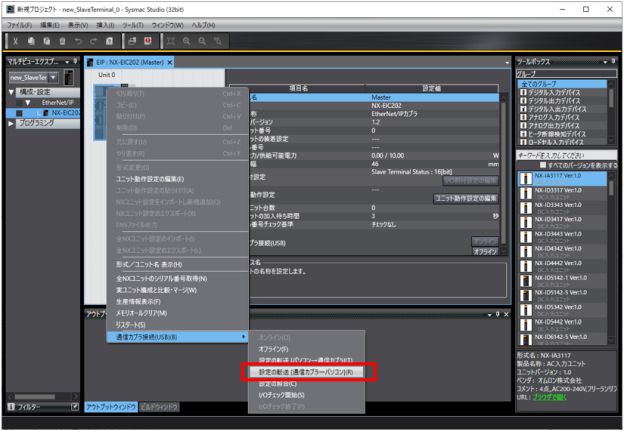

④ 슬레이브 터미널의 구성 편집 화면에서 EtherNet/IP 커플러 유닛을 마우스 오른쪽 버튼으로 클릭하고, [통신 커플러 연결(USB)] - [설정 전송[통신 커플러→PC]]을 선택하십시오.

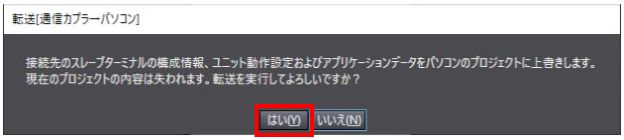

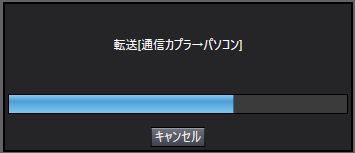

실행 확인 대화 상자가 표시되면 "예"를 누르면 슬레이브 터미널 설정 정보의 "구성 정보", "유닛 동작 설정" 및 "유닛 애플리케이션 데이터" 전송이 실행됩니다.

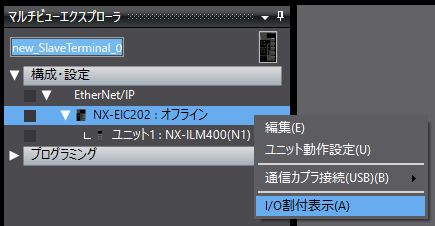

⑤ 멀티 뷰 탐색기의 NX-EIC202 풀다운 메뉴에서 「I/O 할당 표시」를 선택합니다.
또한, 아래 그림의 예에서는 IO-Link 마스터 유닛 NX-ILM400이 장착된 커플러로부터의 전송 종료 후, 일단 오프라인 상태로 설정했습니다.

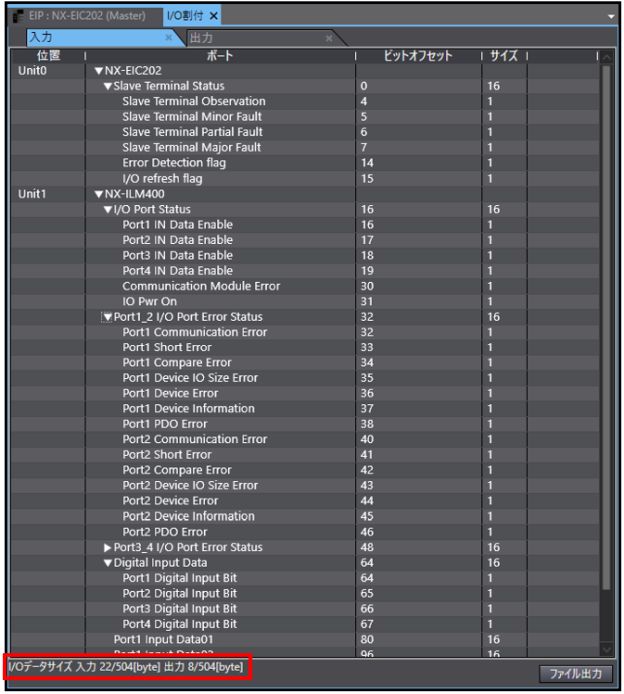

⑥ 열린 I/O 할당 화면의 입력 탭과 출력 탭에 표시되는 각 유닛 구성과 왼쪽 하단의 I/O 할당 크기를 확인합니다.
아래 그림의 예에서는 빨간색 테두리처럼 입력 22바이트, 출력 8바이트로 설정되어 있습니다.


또한, EtherNet/IP 커플러 유닛(NX-EIC202)의 설정 등 자세한 내용은 아래 매뉴얼을 참조하십시오.
「NX 시리즈 ^{EtherNet/IPTM 커플러 유닛} 사용자 매뉴얼(SBCD-365)」

매뉴얼은 아래 상품 정보 페이지에서 다운로드하실 수 있습니다. (단, 무료 회원 가입이 필요합니다.)
