K3HB-H, K3MA-L에서 온도 보정을 하는 방법을 알려주세요.

Question

Accepted Answer

K3HB-H

■형식 K3HB-H　

●개요

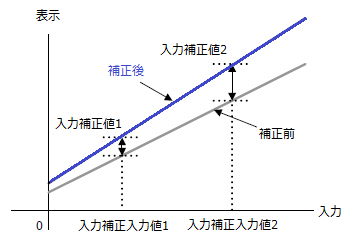

입력 보정은 2점 보정입니다.
온도 측정체 측정점(현재 온도 센서 위치)에서 측정한 온도와 실제 온도 차이가 큰 경우 등에 입력 보정 기능을 사용하여 보정할 수 있습니다.
또한 2점 보정을 통해 기울기를 변경할 수 있습니다.

●설정

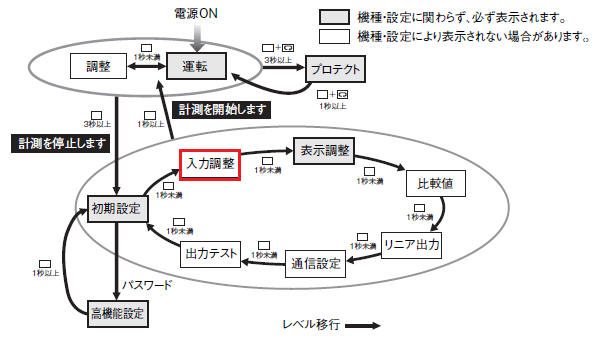

입력 조정 레벨에서 수행합니다.

●설정 파라미터

매개변수명	표시	설정 범위	초기값
입력 보정 입력값 1		-19999~99999	설정한 입력 종별의 온도 범위가 설정됩니다. 초기값(K 열전대)의 경우 　입력 보정 입력값 1: -200.0　　입력 보정 입력값 2: 1300.0
입력 보정 입력값 2		-19999~99999
입력 보정값 1		-199.99~999.99	0.00
입력 보정값 2		-199.99~999.99	0.00

●설정 절차

수동 순	레벨/뱅크 표시부	PV 표시부	조작
1	소등	현재값	전원을 켭니다. (자동으로 운전 레벨로 진입합니다)
2			LEVEL 키를 1초 이상 눌러 초기 설정 레벨로 들어갑니다.
3			LEVEL 키를 짧게 누릅니다(1초 미만). 입력 조정 레벨로 진입합니다.
4		(입력 보정 입력값 1)	MODE 키를 여러 번 눌러 PV 표시를 "ISI1"로 전환합니다. SHIFT 키를 눌러 SV 표시를 깜빡이게 합니다. UP 키와 SHIFT 키로 설정값을 변경합니다. *1
5		(입력 보정값 1)	MODE 키를 눌러 PV 표시를 「ISS1」로 전환합니다. SHIFT 키를 눌러 SV 표시를 깜빡이게 합니다. UP 키와 SHIFT 키로 설정값을 변경합니다. *1
6		(입력 보정 입력값 2)	MODE 키를 눌러 PV 표시를 「ISI2」로 전환합니다. SHIFT 키를 눌러 SV 표시를 깜빡이게 합니다. UP 키와 SHIFT 키로 설정값을 변경합니다. *1
7		(입력 보정값 2)	MODE 키를 눌러 PV 표시를 「ISS2」로 전환합니다. SHIFT 키를 눌러 SV 표시를 깜빡이게 합니다. UP 키와 SHIFT 키로 설정값을 변경합니다. *1
8	소등	현재값	LEVEL 키를 1초 이상 눌러 운전 레벨로 돌아갑니다.

*1 　 형식 K3HB-□ 설정값 변경다음 절차에 따라 수행하십시오. 파라미터 표시 중 SHIFT 키(

)를 누르면 설정값 변경이 가능한 상태가 됩니다. 변경 가능한 상태가 되면 설정값이 깜빡입니다. 필요한 설정을 한 후 모드 키(

)를 누르면 다음 파라미터로 전환되며 설정값이 등록됩니다.

■형 K3MA-L
●개요　

입력 보정은 1점 보정입니다.
온도 입력에 대한 보정값을 설정할 수 있습니다.
온도 센서의 계측 범위 모든 점에서 "온도 입력 보정값"의 설정값만큼 입력 보정됩니다.

●설정 파라미터

파라미터명	표시	설정 범위	초기값
입력 보정값		-19999~9999	0

●설정 절차

수동 순	레벨 표시부	PV 표시부	조작
1	소등	현재값	전원을 켭니다. (자동으로 운전 레벨로 진입합니다)
2			LEVEL 키를 1초 미만으로 짧게 눌러 조정 레벨로 들어갑니다.
3			InS가 표시되면 SHIFT 키를 누릅니다.
4			다시 SHIFT 키를 누르고 UP 키로 설정값을 변경합니다 .*1
5	소등	현재값	LEVEL 키를 1초 미만으로 짧게 눌러 운전 레벨로 돌아갑니다.

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 참조하십시오.
(사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
