원통형 파이버 유닛 E32의 설치 방법을 알려주세요.

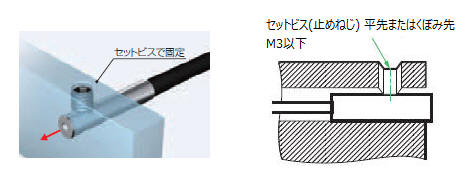

원통형 파이버 유닛은 아래 그림과 같이 세트 나사(고정 나사)로 고정하십시오.
설치 구멍 가공 치수(권장)는 (표 1)을, 대표적인 파이버 유닛 형식은 (표 2)를 참조하십시오.
　　
(표 1)　형 E32　원통형 타입　설치 구멍 가공 치수(권장)
원통형 파이버를 장착하기 위한 가공 구멍은 아래 크기를 권장합니다.

설치 구멍 가공 치수(권장)	파이버 유닛 외형
	φ1	φ1.5	φ3
	F=φ1.2 (공차 +0.5 -0)	F=φ1.7 (공차 +0.5 -0)	F=φ3.2 (공차 +0.5 -0)

종류	검출 방향	크기(㎜)	형상(㎜)	형식
투과형	탑 뷰	φ1		형 E32-T223R 2M
		φ1.5		형 E32-T22B 2M
		φ3		형 E32-T12R 2M
	사이드 뷰			형 E32-T14LR 2M
종류	검출 방향	크기(㎜)	형상(㎜)	형식
반사형	탑 뷰	φ1.5		형 E32-D22B 2M
		φ1.5+φ0.5		형 E32-D43M 1M
		φ3		형 E32-D22R 2M
				형 E32-D221B 2M
				형 E32-D32L 2M
		φ3+φ0.8		형 E32-D33 2M
