K2CA-DO를 K2OC로 교체할 경우의 제한 시간 특성 설정을 알려주세요.

형 K2CA-DO 시리즈를 형 K2OC 시리즈로 교체할 경우의 제한 시간 특성 설정은 정지형 특성(DO)을 선택하십시오.

설정은 본체 전면에 있는 설정용 딥 스위치로 수행합니다.
시간 제한 특성 설정 전환은 딥 스위치의 5번, 6번, 7번에서 수행합니다.
정지형 특성(DO)으로 설정하려면 5번을 ON, 6번과 7번을 OFF로 설정하십시오.
또한, 수전 중에도 변경 가능합니다. 수전 중에 변경하면 기능적으로 읽어 그 값으로 동작하게 됩니다.

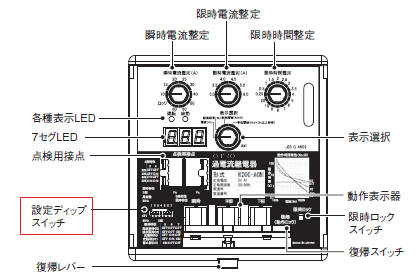

■ 형식 K2OC 각 부분의 명칭

■ 형 K2OC 설정 딥 스위치 제한 시간 특성 설정 전환

딥 스위치 번호	초반 제한 시간 특성 (EI)	강역시간특성 (VI)	역시간 특성 (NI)	정제한시 특성 (DT)	정지형 특성 (DO)
5	OFF	OFF	OFF	OFF	ON
6	OFF	OFF	ON	ON	OFF
7	OFF	ON	OFF	ON	OFF

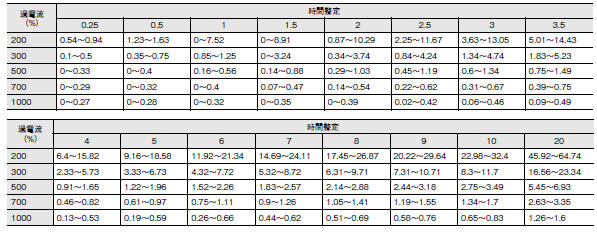

■ 형 K2OC 정지형 특성 동작 시간 오차 범위(참고값)

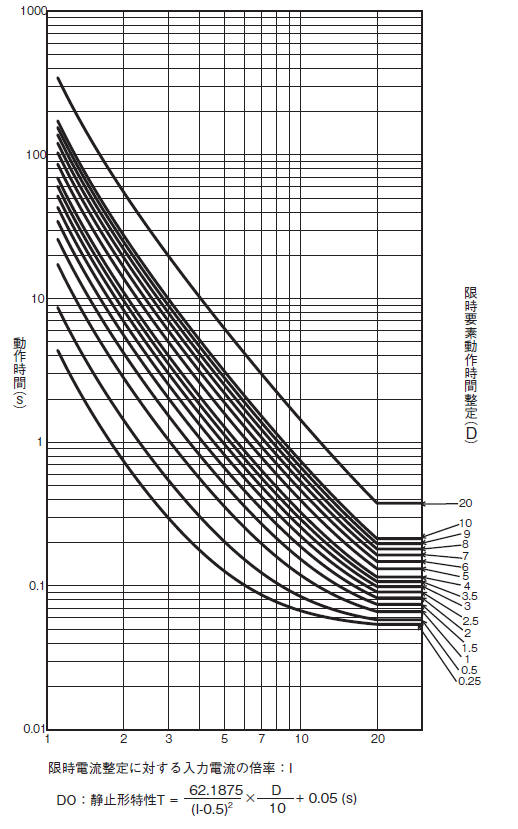

■ 정지형 특성(DO)의 동작 시간 특성 제한 시간 특성(참고값)

■ 형 K2CA-DO 동작 시간 설정값
계전기 사용 계통 내에서 보호 협조가 이루어지도록 동작 시간을 조정하십시오.
　상위(배전용 변전소)의 OCR과 하위 보호기기(저압 MCCB 등)의 동작 시간 특성 곡선 중 어느 쪽과도
겹치지 않는 동작 시간을 선정하십시오.
본 계전기에서의 공칭 동작 시간은 아래 계산식으로 구할 수 있습니다.



■ 대상 형식

생산 종료품 형 K2CA-DO 시리즈 *1	추천 대체품 형 K2OC 시리즈 *2	비고
형 K2CA-DO3-R2	형 K2OC-AVN	－
형 K2CA-DO-R2	형 K2OC-ACN	－
형 K2CA-DO3-F4	형 K2OC-AVN	케이스 형상, 패널 절단 치수가 다르므로 주의하십시오.
형 K2CA-DO-F4	형 K2OC-ACN
형 K2CA-DO3-F4	형 K2OC-AVN
형 K2CA-DO-R2	형 K2OC-ACN	－
형 K2CA-DO3-F4	형 K2OC-AVN	케이스 형상, 패널 절단 치수가 다르므로 주의하십시오.
형 K2CA-DO-F4	형 K2OC-ACN
형 K2CA-DO3-D2	형 K2OC-AVN
형 K2CA-DO-D2	형 K2OC-ACN
형 K2CA-DO3-D2	형 K2OC-AVN

*1 2019년 3월에 생산을 종료했습니다. 패널 절단 치수가 다르므로 주의하십시오.
*2 K2OC 시리즈에는 취급 설명서, 매뉴얼을 준비하고 있지 않습니다. 데이터 시트를 참조하십시오. (데이터 시트 다운로드는 여기 )
