타임 스위치의 전면 커버, 단자 커버의 형식을 알려주세요.

등록일
2025. 12. 17.

타임 스위치의 전면 커버



타임 스위치의 전면 커버, 단자 커버의 형식은 본체의 형식에 따라 다릅니다.
아래 표를 참조하십시오.　
대상 형식 목록 시리즈
(표 1)　 디지털 타임 스위치 H5S형
(표2)　 디지털 데일리 타임 스위치 H5F형
(표3)　 디지털 데일리 타임 스위치 H5L형
(표4) 태양광 타이머 스위치 H4KV형 *1
*1 H4KV-DSA-R 형식은 2022년 9월에 생산을 종료합니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

(표1)　형식 H5S 시리즈
종류 형식 프론트 커버 단자 커버
일본어 표기 영문 표기형
주간 2ch 형식 H5S-WA2 형 H5S-WB2 더스트 커버
형 Y92A-72C(별매)		 －
형 H5S-WA2D 형 H5S-WB2D
형 H5S-WFA2 형 H5S-WFB2 더스트 커버
형 Y92A-72C(별매)		 형 Y92A-72H
(2개 세트・별매) *2
형 H5S-WFA2D 형 H5S-WFB2D
연간 2ch 형 H5S-YA2-X 형 H5S-YB2-X 더스트 커버
형 Y92A-72C(별매)		 －
형 H5S-YA2D-X 형 H5S-YB2D-X
형 H5S-YFA2-X 형 H5S-YFB2-X 더스트 커버
형 Y92A-72C(별매)		 형 Y92A-72H
(2개 세트・별매) *2
형 H5S-YFA2D-X 형 H5S-YFB2D-X
4ch 형 H5S-YA4-X 형 H5S-YB4-X 더스트 커버
형 Y92A-72C(별매)		 －
형 H5S-YA4D-X 형 H5S-YB4D-X
형 H5S-YFA4-X 형 H5S-YFB4-X 더스트 커버
형 Y92A-72C(별매)		 형 Y92A-72H
(2개 세트)(별매) *2
형 H5S-YFA4D-X 형 H5S-YFB4D-X
*2　형 H5S-□F□□에는 소형 단자 커버가 부속되어 있지만, 소형 단자 커버만 별도로 판매하지 않습니다.
・형 Y92A-72H는 대형 단자 커버로, 부속된 단자 커버와는 다릅니다.
・형 Y92A-72H에는 단자 커버 장착용 나사(M3×8 4개)가 부속되어 있습니다.
・배선 인출부 가공은 라디오 펜치 등의 공구를 사용하십시오.

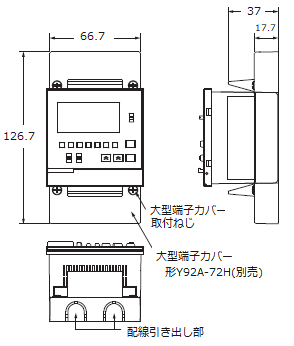

●대형 단자 커버 형식 Y92A-72H 장착
(아래 그림은 2채널 타입이지만, 4채널 타입도 외형 치수는 동일합니다.)
　　　　　　
●형식 Y92A-72H 외관
　　　　　　　　　

(표 2)　형 H5F 시리즈
설치 일본어 표기 영문 표기형 프론트 커버 단자 커버
매립 설치 타입 형 H5F-A 형 H5F-B ･연질 커버
형 Y92A-48F1 (별매)
· 먼지 커버
형 Y92A-48 (별매)		 －
(부속)
*3
표면 장착 타입 형 H5F-FA 형 H5F-FB
협약 치수 타입 형 H5F-KA
형 H5F-KAL		 형 H5F-KB ·연질 커버
형 Y92A-48F1 (별매)
· 먼지 커버
형 Y92A-48E (부속)
*3 본체에 부속되어 있지만, 단자 커버만 별도로 판매하지 않습니다.


(표3)　형식 H5L 시리즈
설치 형식 프론트 커버 단자 커버
매립 설치 타입 형식 H5L-A 형 Y92A-96A (별매) －
(준비되어 있지 않습니다)


(표4)　형 H4KV 시리즈 *1
설치 형식 프론트 커버 단자 커버
DIN 레일/협약/표면 장착 형식 H4KV-DSA-R
*1		 －
(부속) *4		 －
(부속) *3
*1　형식 H4KV-DSA-R은 2022년 9월에 생산을 종료합니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
*3 본체에 부속되어 있지만, 단자 커버만 별도로 판매하지 않습니다.
*4 본체에 포함되어 있지만, 프론트 커버만 별도로 판매하지 않습니다.
