ZX0, ZX1 시리즈에서 표시되는 "LdoFF", "tunE"는 어떤 의미입니까?

「tunE」는 튜닝 중임을 나타냅니다.
「LdoFF」는 레이저 OFF 중을 나타냅니다.


■ 참고　형 ZX0, 형 ZX1　외부 입력　
외부 입력 신호 배선을 사용하지 않을 경우, 각 선을 개별적으로 절연 처리하십시오.
여러 선을 함께 절연 처리하면 오작동할 수 있습니다.

선 색상	내용
주황색 선	CH1 튜닝 입력
분홍색 선	CH2 튜닝 입력
보라색 선	제로 리셋 입력
빨간색 선	LD-OFF 입력

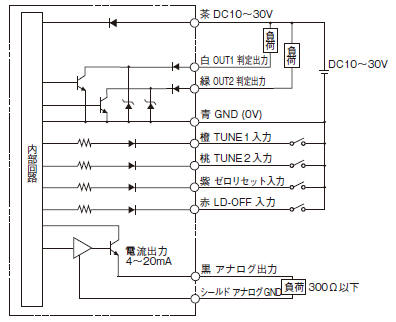

　 ●NPN 타입
　　

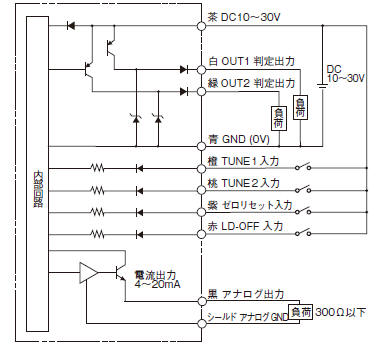

　 ●PNP 타입
　　


■ 형식 ZX0　대상 형식

검출 거리	연결 방식	코드 길이	NPN 출력	PNP 출력
50±10㎜	코드 인출 타입	2m	형 ZX0-LD50A61 2M	형 ZX0-LD50A81 2M
		5m	형 ZX0-LD50A61 5M	형 ZX0-LD50A81 5M
	커넥터 중계 타입	0.5ｍ	형 ZX0-LD50A66 0.5M	형 ZX0-LD50A86 0.5M
100±35㎜	코드 인출 타입	2m	형 ZX0-LD100A61 2M	형 ZX0-LD100A81 2M
		5m	형 ZX0-LD100A61 5M	형 ZX0-LD100A81 5M
	커넥터 중계 타입	0.5m	형 ZX0-LD100A66 0.5M	형 ZX0-LD100A86 0.5M
300±150㎜	코드 인출 타입	2m	형 ZX0-LD300A61 2M	형 ZX0-LD300A81 2M
		5m	형 ZX0-LD300A61 5M	형 ZX0-LD300A81 5M
	커넥터 중계 타입	0.5ｍ	형 ZX0-LD300A66 0.5M	형 ZX0-LD300A86 0.5M
600±400㎜	코드 인출 타입	2m	형 ZX0-LD600A61 2M	형 ZX0-LD600A81 2M
		5m	형 ZX0-LD600A61 5M	형 ZX0-LD600A81 5M
	커넥터 중계 타입	0.5m	형 ZX0-LD600A66 0.5M	형 ZX0-LD600A86 0.5M

형식 ZX0-LD600A66 0.5M

(표 2)　형 ZX1　대상 형식

검출 거리	연결 방식	코드 길이	NPN 출력	PNP 출력
50±10㎜	코드 인출 타입	2m	형 ZX1-LD50A61 2M	형 ZX1-LD50A81 2M
		5m	형 ZX1-LD50A61 5M	형 ZX1-LD50A81 5M
	커넥터 중계 타입	0.5ｍ	형 ZX1-LD50A66 0.5M	형 ZX1-LD50A86 0.5M
100±35㎜	코드 인출 타입	2m	형 ZX1-LD100A61 2M	형 ZX1-LD100A81 2M
		5m	형 ZX1-LD100A61 5M	형 ZX1-LD100A81 5M
	커넥터 중계 타입	0.5ｍ	형 ZX1-LD100A66 0.5M	형 ZX1-LD100A86 0.5M
300±150㎜	코드 인출 타입	2m	형 ZX1-LD300A61 2M	형 ZX1-LD300A81 2M
		5m	형 ZX1-LD300A61 5M	형 ZX1-LD300A81 5M
	커넥터 중계 타입	0.5ｍ	형 ZX1-LD300A66 0.5M	형 ZX1-LD300A86 0.5M
600±400㎜	코드 인출 타입	2m	형 ZX1-LD600A61 2M	형 ZX1-LD600A81 2M
		5m	형 ZX1-LD600A61 5M	형 ZX1-LD600A81 5M
	커넥터 중계 타입	0.5ｍ	형 ZX1-LD600A66 0.5M	형 ZX1-LD600A86 0.5M

■참고
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·취급 설명서를 다운로드하여 이용해 주십시오. (취급 설명서 다운로드에는 무료 회원 가입이 필요합니다.)
