【동영상・배선 예시 포함】 릴레이의 자기 유지 회로란 어떤 회로입니까?

자기 유지 회로란 릴레이가 가진 접점을 이용하여 동작을 유지하는 회로입니다.
기동용 신호를 한 번 입력하면, 복귀용 신호가 들어올 때까지 출력을 유지합니다.

자기 유지 회로를 구성함으로써, 1회성 신호를 연속적인 신호로 만들 수 있습니다.

■회로 예시

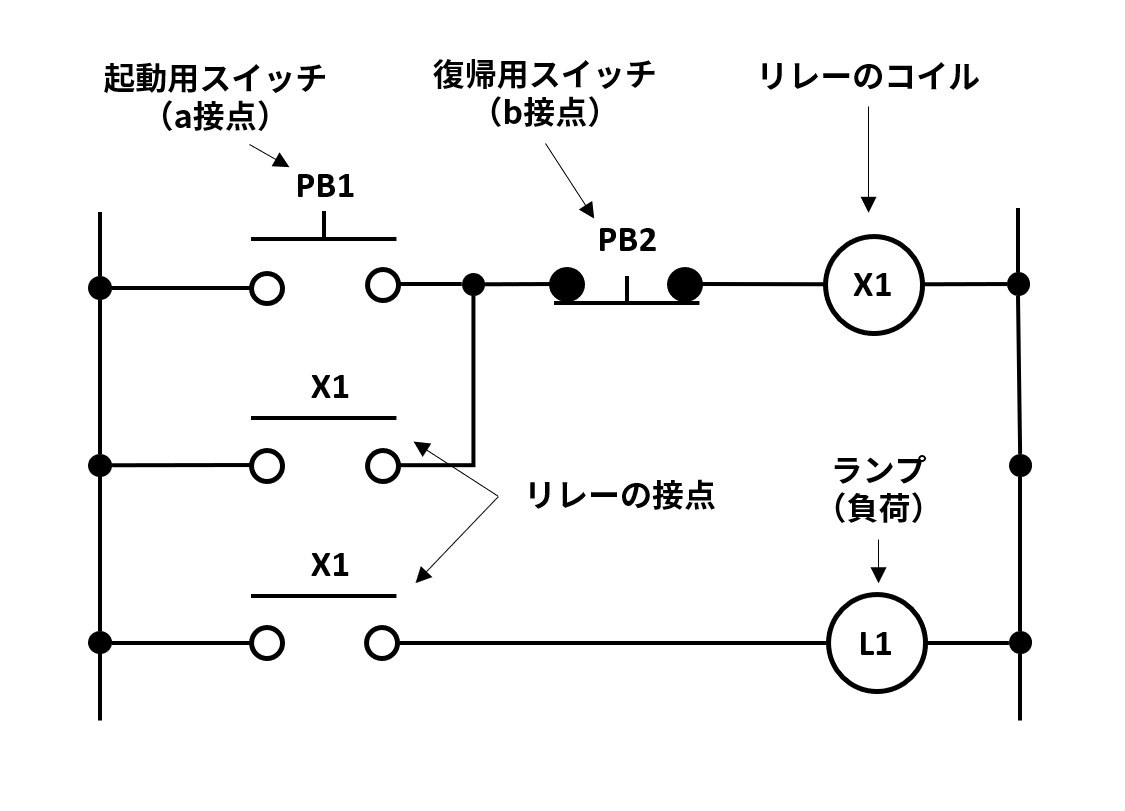

래더 다이어그램을 이용한 회로 예시
	좌측은 자기 유지 회로의 래더도 예시입니다. 기동용 스위치 PB1을 누르면 릴레이 X1이 작동하여 릴레이 접점 X1이 ON됩니다. 기동용 스위치를 OFF로 해도, 릴레이가 자신의 접점 X1로 코일의 전류를 흘리고 있기 때문에, 릴레이는 ON 상태로 유지됩니다. 복귀용 스위치 PB2를 누르면 릴레이의 전류가 차단되어 자기유지도 해제됩니다.

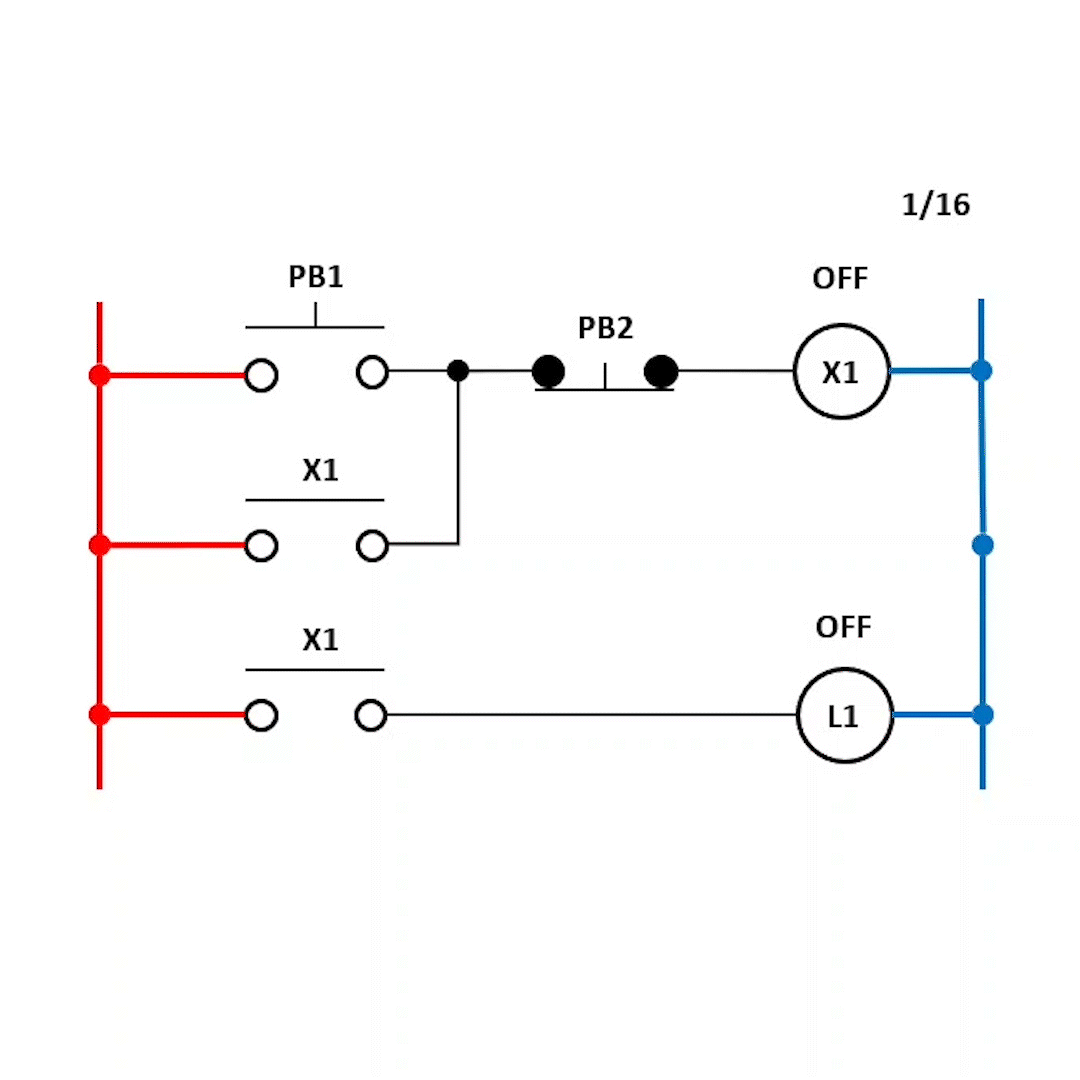

	위 설명을 동영상으로 만들면 왼쪽과 같습니다. ※전류 흐름을 쉽게 상상할 수 있도록 16프레임 단계로 설명합니다.

오므론 미니 파워 릴레이 MY2 DC24를 사용한 자기 유지 회로의 배선 예는 아래와 같습니다.

■ 배선 예시

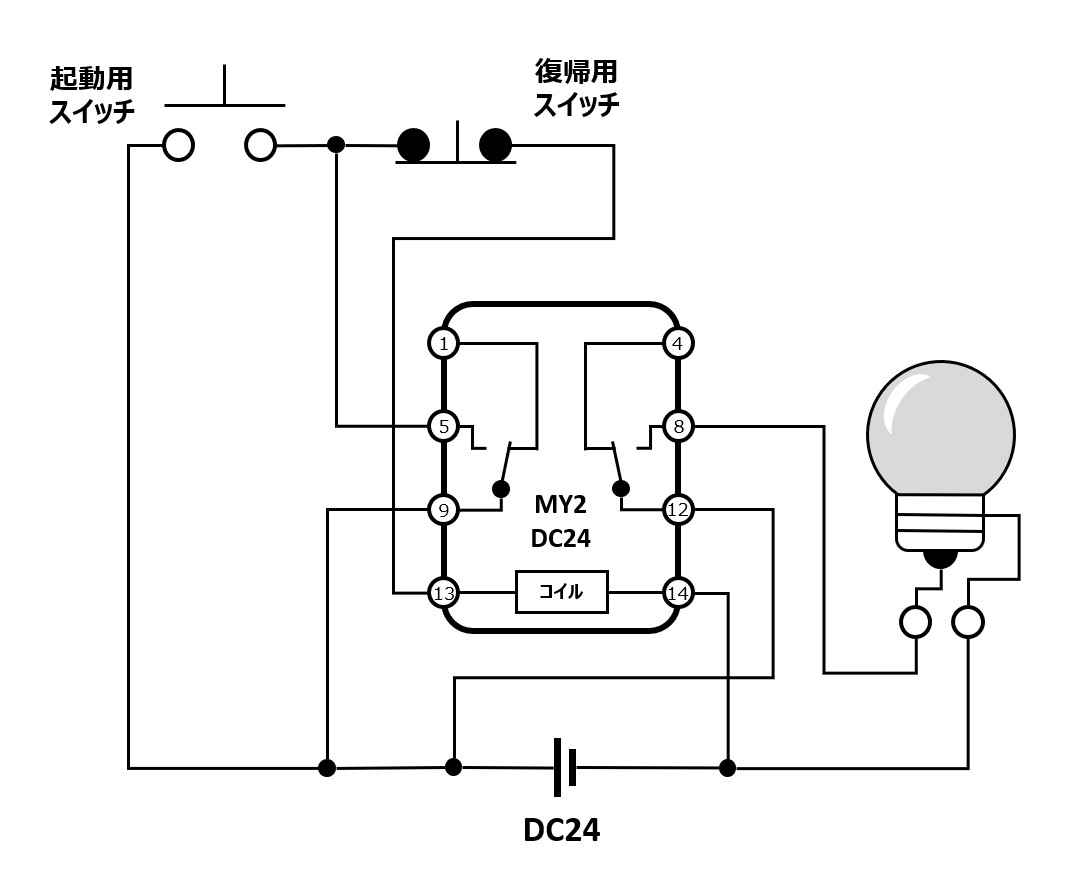

릴레이 MY2 DC24를 사용한 연결 예시

※숫자는 단자 번호를 의미합니다.

※ 배선 및 사용 시에는 제품 카탈로그나 취급 설명서에 기재된 '안전상 주의사항'을 반드시 읽고, 사양·성능 및 안전에 대해 확인해 주시기 바랍니다.

제품은 아래 사이트에서 구매하실 수 있습니다.
오므론 FA 스토어｜소량 긴급 대응 통신 판매 사이트

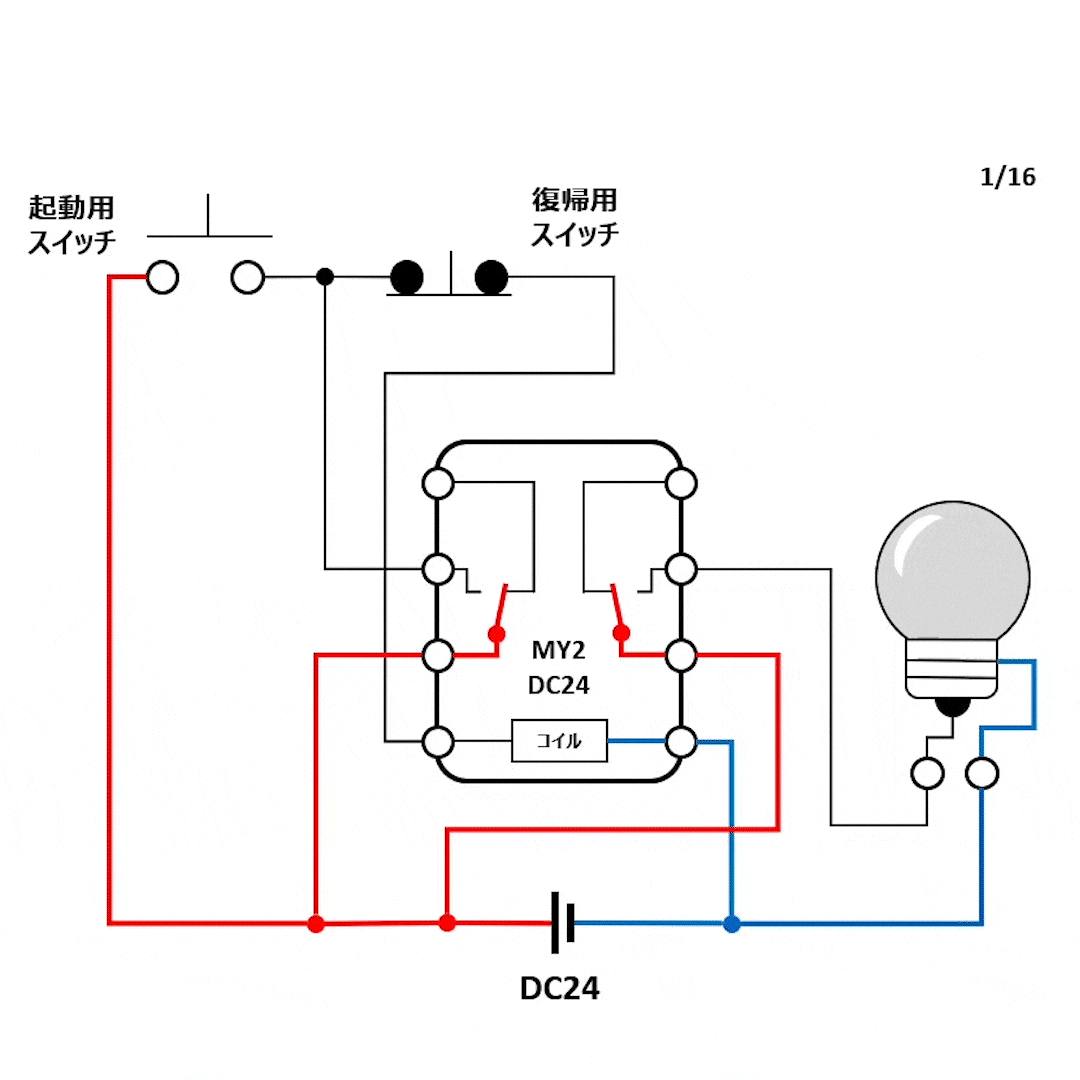

위 배선으로 전류 흐름을 동영상으로 표현하면 왼쪽과 같습니다.

※16프레임 단위로 설명합니다.
※자기유지가 걸리는 장면은 9/16입니다.
