LG2를 부족 전압 검출에 사용할 수 있습니까?

LG2에서 부족 전압 검출을 수행하는 것은 가능합니다.
저전압 검출에 사용할 경우 b 접점을 사용하십시오.
정상 시에는 a 접점이 ON, 전압 저하 시(이상 시)에 b 접점이 ON합니다.

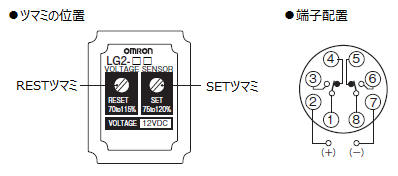

■ 설정 절차


1.
RESET 노브를 왼쪽 끝까지 돌립니다.
(입력 전압(2번-7번 단자 간)은 인가되어 있든 없든 영향이 없습니다.)
2.
SET 노브를 오른쪽으로 끝까지 돌립니다.
입력 전압(2번-7번 단자 간)을 복귀 전압(b 접점이 OFF되고 a 접점이 ON되는 전압)에 맞춥니다.
SET 노브를 조금씩 왼쪽으로 돌려 b 접점이 OFF되고 a 접점이 ON되는 지점에 맞춥니다.
3.
입력 전압(2번-7번 단자 간)을 동작 전압(b 접점이 ON되고 a 접점이 OFF되는 전압)에 맞춥니다.
RESET 손잡이를 조금씩 오른쪽으로 돌려 b 접점이 ON되고 a 접점이 OFF되는 지점에 맞춥니다.
4.
입력 전압(2번-7번 단자 간)을 변화시켜 정상적으로 동작·복귀하는지 확인하십시오.

■ 주의사항
・동작 전압(b 접점이 ON되고 a 접점이 OFF되는 전압)은 복귀 전압(b 접점이 OFF되고 a 접점이 ON되는 전압)보다 정격값의 5% 이상 낮게 설정하십시오.
예: 정격 전압: DC24V의 경우　
　정격값의 5% = 1.2V
　복귀 전압이 23.5V인 경우, 동작 전압은 22.3V 이하(23.5-1.2V)로 설정하십시오.
・직류용: 형식 LG2-DB의 검출 전압은 평활된 전압을 인가하십시오.
・정상 상태(정상 시)에는 릴레이가 항상 ON 상태가 되므로 내부 온도 상승값이 높아져 제품 수명에 영향을
　주오니 주의하십시오.

■ 대상 형식　　　

검출 전압	형식	정격의 5%
교류용	형 LG2-AB(AC100V)	5V
	형 LG2-AB(AC200V)	10B
	형 LG2-AB(AC110V)	5.5B
직류용	형 LG2-DB(DC 12V)	0.6B
	형 LG2-DB (DC 24V)	1.2V
	형 LG2-DB (DC 48V)	2.4B
	형 LG2-DB (DC 100V)	5V
