K7LF와 F03-20을 연결할 때, F03-20의 3번 단자에 반드시 연결해야 합니까?

연결 단자대 형 F03-20의 3번 단자에의 연결은 필요합니다.

형 K7L과 접속 단자대 형 F03-20을 연결할 때는 시판되는 VCT 케이블(3심・0.2? 이상)을 사용하고, 형 F03-20의 3번 단자에도 반드시 연결하십시오.
3번 단자에 연결하면 노이즈 캔슬러 기능이 활성화됩니다.
연결하지 않아도 작동은 하지만, 노이즈로 인해 예기치 않은 상태에서 작동이 불안정해질 수 있으므로 연결하여 사용하십시오.

■대상 형식　형 K7L

종류	단선 감지 기능	출력		형식
		NPN 연결	PNP 연결
표준 배선 거리용 *1	없음	가능	가능	형 K7L-AT50
		가능	가능	형 K7L-AT50B
	있음 *2	가능	불가능	형 K7L-AT50D
		불가능	가능	형 K7L-AT50DP
		가능	불가	형 K7L-AT50DB
		불가능	가능	형 K7L-AT50DPB
장거리 배선용 *1	없음	가능	가능	형 K7L-U
		가능	가능	형 K7L-UB
	있음 *2	가능	불가	형 K7L-UD
		불가	가능	형 K7L-UDP
		가능	불가	형 K7L-UDB
		불가능	가능	형 K7L-UDPB

*1 　 배선 거리 거리에 대해서는 해당 FAQ를 참조하십시오.
*2감지대 선단에 터미네이터: 형식 F03-20T(부속)를 연결하십시오.
또한, 형 F03-20T의 2번, 4번 사이에는 극성이 없습니다.

■연결
검출대의 연결에 대해서는 관련 FAQ를 참조하십시오.

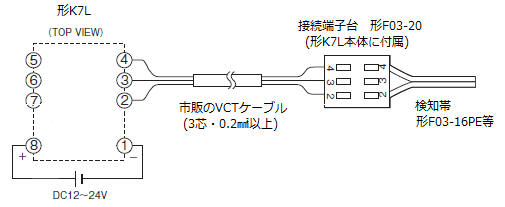

● K7L-AT50형, K7L-AT50D형, K7L-U형, K7L-UB형

　　

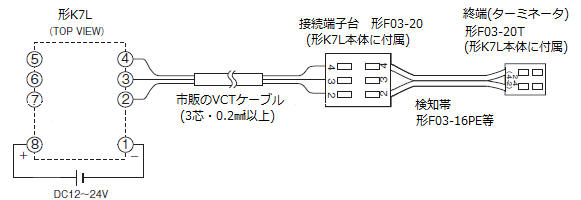

● K7L-AT50D□형, K7L-UD□형
