PNP 오픈 컬렉터 출력의 로터리 인코더와 K3HB-R의 연결 방법을 알려주세요.

PNP 오픈 컬렉터 출력 로터리 인코더: 형식 E6B2-CWZ5B, 형식 E6C2-CWZ5B는 형식 K3HB-R 시리즈의 PNP 입력 타입: 형식 K3HB-RPB-□와 연결할 수 있습니다.
NPN/전압 입력 타입: 형식 K3HB-RNB-□ 모델에는 연결할 수 없습니다.

■연결 예시
・사용하는 기능에 따라 입력 A에만 연결하는 경우, 입력 A, B 양쪽에 연결하는 경우가 있습니다.
　F1(회전수/주속도/순간 유량), F6(통과 시간)을 사용하는 경우, 입력 A만 사용합니다.
　F2(절대 비율), F3(오차 비율), F4(오차), F5(농도)를 사용하는 경우 입력 A, 입력 B 양쪽에 연결합니다.
・아래 연결은 F1(회전수/주속도/순간 유량), F6(통과 시간)을 사용하는 경우의 연결입니다.
　

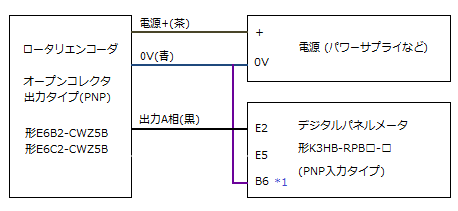

●PNP 입력 타입 디지털 패널 미터와의 연결 (F1, F6 사용 시)
　A상(검정), B상(흰색) 중 하나를 입력 A에 연결합니다.
　다음은 A상(검정)을 사용할 때의 연결입니다. 이 경우 B상(흰색)은 연결 불필요합니다.


　*1　B5 (외부 공급 전원의 플러스), E3(입력 A 공통), E6(입력B 공통)　및
B6(외부 공급 전원의 마이너스), E2(입력 A), E5(입력 B)는 내부에서 연결되어 있습니다.

●사용하는 전원에 대해
형 E6B2-CWZ5B, 형 E6C2-CWZ5B의 전원 전압은 DC12~24V, 소비 전류는 100mA 이하입니다.
디지털 패널 미터 형식 K3HB-R의 외부 공급 전원은 DC12V 80mA입니다.
용량이 부족하므로 사용할 수 없습니다. 외부에 파워 서플라이 등의 전원을 설치하십시오.
파워 서플라이는 형식 S8FS-G 시리즈 등을 검토해 주십시오.
(예: 형식 S8FS-G01512C□, 형식 S8FS-G01524C□ 등)

■대상 형식
디지털 패널 미터 K3HB-R 시리즈
　　PNP 입력 타입
　　　형 K3HB-RPB-A　형 K3HB-RPB-CPAC11　형 K3HB-RPB-CPAC21　형 K3HB-RPB-AT11
　　　형 K3HB-RPB-ABCD1, 형 K3HB-RPB-FLK1AT11, 형 K3HB-RPB-FLK3AT11　
　　　형 K3HB-RPB-L1AT11형 K3HB-RPB-L2AT11
로터리 엔코더
　　PNP 오픈 컬렉터 출력: E6B2-CWZ5B형, E6C2-CWZ5B형
