PNP 오픈 컬렉터 출력, 컴플리멘터리 출력의 로터리 인코더와 K3HB-C의 연결 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
PNP 오픈 컬렉터 출력
●PNP 오픈 컬렉터 출력의 로터리 엔코더
PNP 오픈 컬렉터 출력의 로터리 인코더: E6B2-CWZ5B, E6C2-CWZ5B는 K3HB-C 시리즈에는 연결할 수 없습니다.
●상보 출력 로터리 인코더
상보 출력 로터리 인코더: E6F-CWZ5G, E6C3-CWZ5GH는 K3HB-C 시리즈와 연결 가능합니다.
■연결 예시
사용하는 기능에 따라 입력 A에만 연결하거나, 입력 A, B 양쪽에 연결할 수 있습니다.
F1(개별 입력), F2(위상차 입력) 를 사용할 경우 입력 A, 입력 B 양쪽에 연결합니다.
F3(적산 입력)으로 사용할 경우 입력 A에만 연결합니다.
●NPN/전압 입력 타입 디지털 패널 미터와의 연결(F1, F2 사용 시)

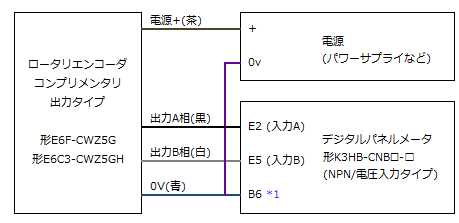

아래 그림은 A상(검정)을 입력 A에, B상(흰색)을 입력 B에 연결하는 경우입니다.
F1(개별 입력) 사용 시에는 입력A를 가산, 입력B를 감산 펄스로 카운트합니다.
F2(위상차 입력) 사용 시에는 입력A가 OFF일 때 입력B의 하강 에지(立下り)로 가산하고, 입력A가 OFF일 때 입력B의 상승 에지(立上がり)로
감산합니다.
*1 B6 단자, E3 단자, E6 단자 중 하나에 연결하십시오.B6 단자(외부 공급 전원의 마이너스), E3 단자(입력 A의 공통), E6 단자(입력 B의 공통)은 내부에서 연결되어 있습니다.
●NPN/전압 입력 타입의 디지털 패널 미터와의 연결(F3 사용 시)

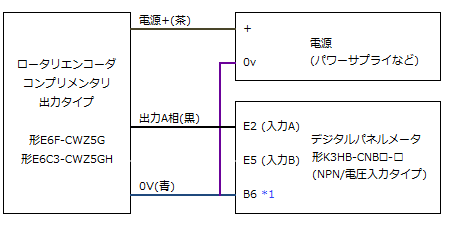

아래 그림은 A상(검정)을 사용하는 경우의 연결입니다. 이 경우 B상(흰색)은 연결이 필요 없습니다.
*1 B6 단자, E3 단자, E6 단자 중 하나에 연결하십시오. B6 단자(외부 공급 전원의 마이너스), E3 단자(입력 A의 공통), E6 단자(입력 B의 공통)는 내부에서 연결되어 있습니다.
●사용하는 전원 관련
E6F-CWZ5G, E6C3-CWZ5GH의 전원 전압은 DC12~24V, 소비 전류는 100mA 이하입니다.
디지털 패널 미터 K3HB-C의 외부 공급 전원은 DC12V 80mA입니다.
용량이 부족하므로 사용할 수 없습니다. 외부에 파워 서플라이 등의 전원을 설치하십시오.
전원 공급 장치는 S8FS-G 시리즈 등을 검토해 주십시오.
(예: S8FS-G01512C□, S8FS-01524C□ 등)
■대상 형식
디지털 패널 미터 K3HB-C 시리즈
NPN/전압 입력 타입
K3HB-CNB-A1 K3HB-CNB-CPAC21 K3HB-CNB-AT11 K3HB-CNB-ABCD1
K3HB-CNB-FLK1AT11 K3HB-CNB-FLK3AT11 K3HB-CNB-L1AT11
K3HB-CNB-L2AT11 K3HB-CNB-A-DRT1
PNP 입력 타입은 없습니다.
로터리 엔코더
상보 출력: E6F-CWZ5G, E6C3-CWZ5GH
PNP 오픈 컬렉터 출력: E6B2-CWZ5B, E6C2-CWZ5
