S8TS는 병렬 운전할 수 있나요? 연결 방법을 알려주세요.

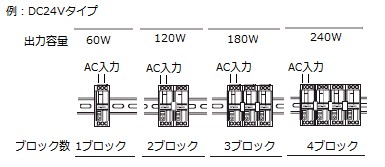

형식 S8TS 시리즈의 30W 이상 기종은 최대 4대까지 병렬 운전 가능합니다.

병렬 운전은 출력 용량을 증가시킬 수 있습니다.
고장 등으로 1대가 다운되어도 다른 1대의 전원으로 보호(백업)하고 싶은 경우에는 병렬 운전 대신 백업 운전이 해당됩니다. 병렬 운전과 백업 운전의 차이에 대해서는 해당 FAQ를 참조하십시오.

【연결】
・병렬 운전으로 사용할 경우, 버스 라인 커넥터: 형식 S8T-BUS01을 사용하여 연결하십시오.
　연결은 AC 전원을 OFF로 한 무전원 상태에서 수행하십시오.
　　
・모든 기종에서 최대 4대의 전원 장치로 병렬 운전 가능합니다.

출력(DC)		형식	연결 방법・주의 사항
25W	5V 5A	형식 S8TS-02505 형식 S8TS-02505F	병렬 연결은 불가능합니다.

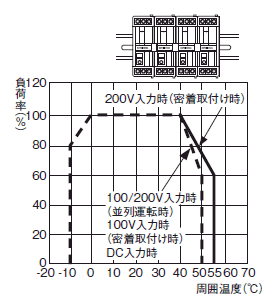

30W	12V 2.5A	형식 S8TS-03012 형식 S8TS-03012F 형식 S8TS-03012-E1 *1 형식 S8TS-03012F-E1 *1	최대 4대까지 병렬 운전 가능합니다. 버스라인 커넥터를 통해 상호 AC 전원 공급 및 GR 단자가 연결됩니다. AC 전원 공급 및 GR 단자 연결은 기본 블록 1대에만 배선합니다. (AC 전원 공급을 여러 블록 전원에 배선하면 단락 시 파손될 수 있습니다.) 출력선은 어느 기본 블록에 배선해도 문제 없습니다. 기본 블록 간 또는 다른 기기로의 연결 배선은 하지 마십시오. (정격 전류를 초과하면 버스 라인 커넥터가 손상될 수 있습니다.) ●주의사항 ・출력 전압을 조정할 경우 기본 블록을 연결하기 전에 각 출력 전압 조정 트리머(V.ADJ)로 출력 전압을 맞춰 주십시오. 각 출력 전압의 편차는 형식 S8TS-03012?는 0.12V 이하, 형식 S8TS-06024?는 0.24V 이하로 유지하십시오. 연결 후에는 출력 전압 조정 트리머(V.ADJ)를 조정하지 마십시오. ・병렬 운전으로 사용할 경우 UL 클래스 2를 충족하지 않으므로 주의하십시오. ・복수 대를 연결한 경우, 연결 대수분의 돌입 전류가 흐릅니다. 퓨즈의 용단 특성이나 차단기의 동작 특성을 충분히 확인하고 선정하십시오. 기본 블록 1대당 돌입 전류는 17.5A(100V)/35A(200V) 이하입니다. ・주변 온도를 확인하신 후, 아래의 디레이팅 곡선을 확인하십시오. 디레이팅에 문제가 있는 경우, 강제 공랭으로 사용하십시오. 사용 온도는 전원 본체에서 50mm 아래에서 규정하고 있습니다. ● 디레이팅 곡선 　(병렬 운전 및 밀착 설치)
60W	24V 2.5A	형식 S8TS-06024 형식 S8TS-06024F 형식 S8TS-06024-E1 *1 형식 S8TS-06024F-E1 *1

*1　 기본 블록 본체에, 버스 라인 커넥터 형식 S8T-BUS01과 형식 S8T-BUS02가 각각 1개씩 포함되어 있습니다.
