S8FS-G(직장착 타입)을 측면 장착으로 사용할 경우의 장착 금속 부품을 알려주세요.

S8FS-G 시리즈(직부착 타입) 형식 S8FS-G□□□□□C, 형식 S8FS-G□□□□□CE를 측면 부착으로 사용하려면 다음과 같은 부착 방법이 있습니다.
・본체의 설치 구멍을 사용한다. (설치 금구 불필요)
・본체의 나사 구멍을 사용한다. (설치 금구 불필요)
・별매 설치 금속 부품을 사용한다.

아래 표를 참조하십시오.

■ 측면 장착

・여러 설치 방법이 있습니다. 그중 하나의 방법으로 설치하십시오. 각각 설치 치수가 다릅니다. 본체의 설치 구멍, 나사 구멍을 사용할 경우의 설치 치수는 형식 S8FS-G 데이터 시트( 다운로드 링크 )에서 확인하십시오. 별매 설치 금구 형식 S82Y-FSG-S□(별매) 를 사용할 경우 *3을 참조 하십시오.
・대상 형식이 많 으므로 Ctrl + F 등으로 검색하시기 바랍니다.

연결 방식	출력 력 용 량	형식	설치 방법(측면 설치) *2
			가로 방향 (단자 정면)	세로 방향 *1 (단자 정면)	단자 위쪽 *1
네 지 단 자 대 타 이 프	15W	형식 S8FS-G01505C 형식 S8FS-G01512C 형 S8FS-G01515C 형식 S8FS-G01524C	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S21(별매)를 사용한다 *3
	30W	형식 S8FS-G03005C 형식 S8FS-G03012C 형식 S8FS-G03015C 형식 S8FS-G03024C	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S21(별매)를 사용한다 *3
	50W	형식 S8FS-G05005C 형식 S8FS-G05012C 형식 S8FS-G05015C 형식 S8FS-G05024C	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S21(별매) 또는 　설치 금구 형식 S82Y-FSG-S22(별매)를 사용한다 *3
	100W	형식 S8FS-G10005C 형식 S8FS-G10012C 형식 S8FS-G10015C 형식 S8FS-G10024C 형식 S8FS-G10024C-R	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S23(별매)를 사용한다 *3
연결 방식	출력 용량	형식	설치 방법(측면 설치) *2
			가로 방향 (단자 정면)	세로 방향 *1 (단자 정면)	세로 방향 *1 (단자 위쪽)
네 지 단 자 대 타 이 프	150W	형식 S8FS-G15005C 형식 S8FS-G15012C 형 S8FS-G15015C 형식 S8FS-G15024C 형식 S8FS-G15048C 형식 S8FS-G15024C-R	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S24(별매)를 사용한다 *3
	300W	형식 S8FS-G30012C 형식 S8FS-G30015C 형식 S8FS-G30024C 형식 S8FS-G30048C 형식 S8FS-G30024C-R	・본체의 나사 구멍을 　사용한다. 　(설치 금구 불필요) ・설치 금속 부품 　형 S82Y-FSG- 　S25(별매) 　사용 *3	불가	불가
	600W	형식 S8FS-G60012C 형식 S8FS-G60015C 형식 S8FS-G60024C 형식 S8FS-G60024C-W 형식 S8FS-G60024C-R 형 S8FS-G60024C-WR 형 S8FS-G60048C	・본체의 나사 구멍을 　사용한다. 　(설치 금구 불필요) ・설치 금속 부품 　형 S82Y-FSG- 　S26(별매) 　사용 *3	불가	불가
연결 방식	출력 용량	형식	설치 방법(측면 설치) *2
			가로 방향 (단자 정면)	세로 방향 *1 (단자 정면)	세로 방향 *1 (단자 위쪽)
코 네 크 터 터 이 프	15W	형식 S8FS-G01524CE	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S21(별매)를 사용한다 *3
	30W	형식 S8FS-G03024CE	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S21(별매)를 사용한다 *3
	50W	형식 S8FS-G05024CE	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용한다. (설치 금구 불필요) ・설치 금구 형식 S82Y-FSG-S21(별매) 또는 　설치 브라켓 형식 S82Y-FSG-S22(별매)를 사용한다 *3
	100W	형식 S8FS-G10024CE 형식 S8FS-G10024CE-R	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용합니다. (설치 금구 불필요) ・설치 브라켓 형식 S82Y-FSG-S23(별매)를 사용한다 *3
	150W	형식 S8FS-G15024CE 형식 S8FS-G15024CE-R	・본체의 설치 구멍을 사용한다. (설치 금구 불필요) ・본체의 나사 구멍을 사용합니다. (설치 금구 불필요) ・설치 브라켓 형식 S82Y-FSG-S24(별매)를 사용한다 *3

*1 　 2018년 5월 생산분부터 대응합니다. 2018년 4월 이전 생산분에 대해서는 보증 대상이 아닙니다. (내진동성 검증이 완료되지 않았습니다. 단, 방열성은 문제 없습니다.)

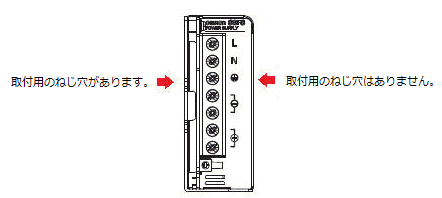

*2　 측면 장착은 단자를 정면으로 보고좌측에만 가능합니다. 우측에는 나사 구멍이나 장착 구멍이 없습니다. 데이터 시트의 외형 치수도에서 우측 측면에서 본 도면에 나사 구멍이 표시되어 있으나, 이는 좌측 측면에 있는 나사 구멍 위치를 나타낸 것입니다.


*3S8JX-N형, S8JX-G형, S8JX-P 시리즈 교체용 금속 부품입니다. 해당 FAQ를 참조하십시오.
금속 부품의 외형 치수, 장착 치수 등에 대해서는 아래 표를 확인하신 후 교체용 금속 부품 데이터 시트를 다운로드하여 확인하십시오. ○는 게재된 형식, ×는 게재되지 않은 형식입니다.　　

설치 금속 부품의 형식	데이터시트 다운로드는 여기
	형식 S8JX-N/형식 S8JX-G 시리즈에서 교체용 금속 부품 데이터 시트	형식 S8JX-P 시리즈 에서 교체 금속 부품 데이터 시트	형식 S8VM 시리즈 에서 교체 금속 부품 데이터 시트
형식 S82Y-FSG-S21	〇	x	〇
형식 S82Y-FSG-S22	ｘ	〇	〇
형식 S82Y-FSG-S23	〇	〇	〇
형식 S82Y-FSG-S24	○	〇	〇
형식 S82Y-FSG-S25	ｘ	〇	〇
형식 S82Y-FSG-S26	ｘ	〇	〇
