WL-N(프리와이어 커넥터 타입)에 사용할 수 있는 커넥터 케이블을 알려주세요.

리미트 스위치의 형식에 따라 조합하여 사용할 수 있는 커넥터 케이블이 다릅니다.
또한, 한쪽 커넥터 케이블과 양쪽 케이블이 있습니다. (표 1)을 참조하십시오.

케이블 부착 커넥터의 형식은 (표 2)를 참조하십시오.

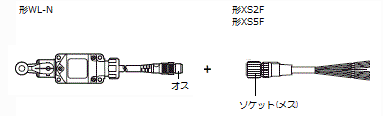

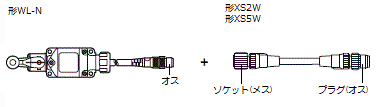

(표 1)　단면 커넥터 케이블과 양면 커넥터 케이블

종류	연결 이미지
단면 커넥터 케이블
양측 커넥터 케이블

(표2)　형 WL-N　프리와이어 커넥터 타입　케이블 부착 커넥터
사용하시는 형식에서 사용 가능한 커넥터 케이블의 표 번호를 클릭하십시오.
대상 형식이 많으므로 「Ctrl+F」 등으로 검색하는 것을 권장합니다

리미트 스위치			케이블 부착 커넥터
종류	형식	AC/DC 핀 번호	형식
나사식 M12	형 WL□-□LD-M1J-N 형 WLCA2-2NLD-M1J-N 형 WLCA2-55LD-M1J-N 형 WLCA2-LD-M1J-N 형 WLCL-LD-M1J-N 형 WLD2-LD-M1J-N 형 WLD2-55LD-M1J-N 형 WLD18-LD-M1J-N 형 WLD28-55LD-M1J-N 형 WLD28-LD-M1J-N 형 WLG12-LD-M1J-N *6 형 WLG2-55LD-M1J-N *6 형 WLG2-LD-M1J-N *6 형 WLGCA2-55LD-M1J-N *6 형 WLGCA2-LD-M1J-N *6 형 WLMCA2-LD-M1J-N 형 WLMG2-LD-M1J-N *6 형 WLMGCA2-55LD-M1J-N *6 형 WLMGCA2-LD-M1J-N *6 형 WLNJ-2LD-M1J-N 형 WLNJ-LD-M1J-N	DC NO: ③④	●단면 커넥터 [권장] ・2심 　형식 XS2F-D42□-□D0*1 　　스트레이트 　　　2m: 형 XS2F-D421-DD0 　　　5m: 형식 XS2F-D421-GD0 ・4심　형 XS2F-D42□-□80-F *1 　　스트레이트 　　　2m: 형식 XS2F-D421-D80-F 　　　5m: 형식 XS2F-D421-G80-F [기타 연결 가능 기종] 형 XS5F-D42□-□80-F*3 *4 ●양측 커넥터 [권장] ・4심 형 XS2W-D42□-□81-F *2 　　스트레이트/스트레이트 　　　2m: 형 XS2W-D421-D81-F 　　　5m: 형 XS2W-D421-G81-F [기타 연결 가능 기종] 형 XS5W-D42□-□81-□*3 *5
	형 WL□-□LD-M1GJ-N 형 WLCA2-55LD-M1GJ-N 형 WLCA2-LD-M1GJ-N 형 WLD2-LD-M1GJ-N 형 WLD2-55LD-M1GJ-N 형 WLD28-55LD-M1GJ-N 형 WLD28-LD-M1GJ-N 형 WLG2-55LD-M1GJ-N *6 형 WLG2-LD-M1GJ-N *6 형 WLGCA2-55LD-M1GJ-N *6 형 WLGCA2-LD-M1GJ-N *6 형 WLMCA2-55LD-M1GJ-N 형 WLNJ-LD-M1GJ-N	DC NO: ①④	●단면 커넥터 [권장] ・2심 형 XS2F-D42□-□A0-F *1 　　스트레이트 　　　2m: 형식 XS2F-D421-DA0-F 　　　5m: 형식 XS2F-D421-GA0-F ・4심　형 XS2F-D42□-□80-F *1 　　스트레이트 　　　2m: 형식 XS2F-D421-D80-F 　　　5m: 형식 XS2F-D421-G80-F [기타 연결 가능 기종] 형 XS5F-D42□-□80-F*3 *4 ●양측 커넥터 [권장] ・4심 형 XS2W-D42□-□81-F *2 　　스트레이트/스트레이트 　　　2m: 형 XS2W-D421-D81-F 5m: 형 XS2W-D421-G81-F [기타 연결 가능 기종] 형 XS5W-D42□-□81-□*3 *5
리미트 스위치			케이블 부착 커넥터
종류	형식	AC/DC 핀 번호	형식
나사식 M12	형 WL□-□LD-M1JB-N 형 WLCA2-55LD-M1JB-N 형 WLD2-55LD-M1JB-N 형 WLD28-55LD-M1JB-N 형 WLG2-55LD-M1JB-N *6 형 WLG2-LD-M1JB-N *6 형 WLGCA2-55LD-M1JB-N *6	DC NC: ②③	●단면 커넥터 [권장] ・4심 형 XS2F-D42□-□80-F *1 　　스트레이트 　　　2m: 형 XS2F-D421-D80-F 　　　5m: 형식 XS2F-D421-G80-F [기타 연결 가능 기종] 형 XS5F-D42□-□80-F*3 *4 ●양측 커넥터 [권장] ・4심 형 XS2W-D42□-□81-F *2 　　스트레이트/스트레이트 　　　2m: 형 XS2W-D421-D81-F 　　　5m: 형 XS2W-D421-G81-F [기타 연결 가능 기종] 형 XS5W-D42□-□81-□*3 *5
	형 WL□-□LD-AGJ-N 형 WLCA2-LD-AGJ-N 형 WLD2-LD-AGJ-N 형 WLD28-LD-AGJ-N 형 WLG2-55LD-AGJ-N*6 형 WLG2-LD-AGJ-N *6 형 WLGCA2-55LD-AGJ-N *6 형 WLMCA2-LD-AGJ-N	AC NC: ①② NO: ③④	●단면 커넥터 [권장] ・4심　형 XS2F-A42□-□90-F *1 　　스트레이트 　　　2m: 형식 XS2F-A421-D90-F 　　　5m: 형식 XS2F-A421-G90-F ●양측 커넥터 　준비되어 있지 않습니다.
	형 WL□-□LD-DGJ-N 형 WLCA12-2NLD-DGJ-N 형 WLCA2-55LD-DGJ-N 형 WLCA2-LD-DGJ-N 형 WLCA32-43LD-DGJ-N 형 WLCL-2NLD-DGJ-N 형 WLCL-LD-DGJ-N 형 WLD2-140-DGJ-N 형 WLD2-55-DGJ-N 형 WLD2-55LD-DGJ-N 형 WLD28-55LD-DGJ-N 형 WLD28-LD-DGJ-N 형 WLG12-55LD-DGJ-N *6 형 WLG2-55LD-DGJ-N *6 형 WLG2-LD-DGJ-N *6 형 WLGCA2-55LD-DGJ-N*6 형 WLGCA2-LD-DGJ-N *6 형 WLMCA2-LD-DGJ-N 형 WLMG2-LD-DGJ-N *6 형 WLNJ-30LD-DGJ-N	DC NC: ①② NO: ③④	●단면 커넥터 [권장] ・4심　형 XS2F-D42□-□80-F *1 　　스트레이트 　　　2m: 형 XS2F-D421-D80-F 　　　5m: 형식 XS2F-D421-G80-F [기타 연결 가능 기종] 형 XS5F-D42□-□80-F*3 *4 ●양측 커넥터 [권장] ・4심 형 XS2W-D42□-□81-F *2 　　스트레이트/스트레이트 　　　2m: 형 XS2W-D421-D81-F 　　　5m: 형 XS2W-D421-G81-F [기타 연결 가능 기종] 형 XS5W-D42□-□81-□*3 *5
리미트 스위치			케이블 부착 커넥터
종류	형식	AC/DC 핀 번호	형식
스마트 클릭 M12	형 WL□-□LD-DK1EJ-N 형 WLCA12-2NLD-DK1EJ-N 형 WLCA2-55LD-DK1EJ-N 형 WLCA2-LD-DK1EJ-N 형 WLD2-LD-DK1EJ-N 형 WLD28-55LD-DK1EJ-N 형 WLD28-LD-DK1EJ-N 형 WLG12-LD-DK1EJ-N *6 형 WLG2-55LD-DK1EJ-N *6 형 WLG2-LD-DK1EJ-N *6 형 WLGCA2-55LD-DK1EJ-N *6	DC NC: ② NO: ③④ *7	●단일측 커넥터 [권장] ・4심　형식 XS5F-D42□-□80-F *4 　　스트레이트 　　　2m: 형식 XS5F-D421-D80-F 　　　5m: 형식 XS5F-D421-G80-F [기타 연결 가능 기종] 형 XS2F-D42□-□80-F *1 *3 ●양측 커넥터 [권장] ・4심 형 XS5W-D421-D81-F *5 　　스트레이트/스트레이트 　　　2m: 형 XS5W-D421-D81-F 5m: 형 XS5W-D421-G81-F [기타 연결 가능 기종] 형 XS2W-D42□-□81-□ *2 *3
	형 WL□-□LD-M1TJ-N 형 WLG2-55LD-M1TJ-N *6 형 WLG2-LD-M1TJ-N *6	DC NO: ③④	●단면 커넥터 [권장] ・4심　형식 XS5F-D42□-□80-F *4 　　스트레이트 　　　2m: 형 XS5F-D421-D80-F 　　　5m: 형식 XS5F-D421-G80-F [기타 연결 가능 기종] 　형 XS2F-D42□-□D0 *1*3 형 XS2F-D42□-□80-F *1*3 ● 양측 커넥터 [권장] ・4심 형 XS5W-D421-D81-F *5 　　스트레이트/스트레이트 　　　2m: 형 XS5W-D421-D81-F 　　　5m: 형 XS5W-D421-G81-F [기타 연결 가능 기종] 형 XS2W-D42□-□81-□ *2 *3
	형 WL□-□LD-M1TGJ-N 형 WLG2-55LD-M1TGJ-N *6 형 WLG2-LD-M1TGJ-N *6	DC NO: ①④	●단면 커넥터 [권장] ・4심　형식 XS5F-D42□-□80-F *4 　　스트레이트 　　　2m: 형 XS5F-D421-D80-F 　　　5m: 형식 XS5F-D421-G80-F [기타 연결 가능 기종] 　형 XS2F-D42□-□A0-F *1 　형 XS2F-D42□-□90-F *1 ● 양측 커넥터 [권장] ・4심 형식 XS5W-D421-D81-F *5 　　스트레이트/스트레이트 　　　2m: 형식 XS5W-D421-D81-F 5m: 형식 XS5W-D421-G81-F [기타 연결 가능 기종] 형 XS2W-D42□-□81-□ *2 *3
리미트 스위치			케이블 부착 커넥터
종류	형식	AC/DC 핀 번호	형식
스마트 클릭 M12	형 WL□-□LD-M1TJB-N 형 WLG2-55LD-M1TJB-N *6 형 WLG2-LD-M1TJB-N *6	DC NO: ②③	●단면 커넥터 [권장] ・4심　형식 XS5F-D42□-□80-F *4 　　스트레이트 　　　2m: 형 XS5F-D421-D80-F 　　　5m: 형식 XS5F-D421-G80-F [기타 연결 가능 기종] 　형 XS2F-D42□-□80-F *1 ● 양측 커넥터 [권장] ・4심 형 XS5W-D421-D81-F *5 　　스트레이트/스트레이트 　　　2m: 형 XS5W-D421-D81-F 　　　5m: 형 XS5W-D421-G81-F [기타 연결 가능 기종] 형 XS2W-D42□-□81-□ *2 *3
	형 WL□-□LD-DTGJ-N 형 WLCA2-55LD-DTGJ-N 형 WLCA2-LD-DTGJ-N 형 WLG2-55LD-DTGJ-N *6 형 WLG2-LD-DTGJ-N *6 형 WLGCA2-55LD-DTGJ-N *6 형 WLGCA2-LD-DTGJ-N *6 형 WLMCA2-LD-DTGJ-N 형 WLMG2-LD-DTGJ-N*6 형 WLMGCA2-LD-DTGJ-N *6	DC NC: ①② NO: ③④
	형 WL□-□LD-DTK1EJ-N 형 WLG2-55LD-DTK1EJ-N *6 형 WLG2-LD-DTK1EJ-N *6	DC NC: ② NO: ③④ *7

*1 　 형식 XS2F, 케 블 길이와 사양 등에 대해서는 해당 FAQ 를 참조하십시오.
*2 　 형식 XS2W의 형식, 케이블 블 길이와 사양 등에 대해서는 해당 FAQ 를 참조하십시오.
*3 　 연결은 가능하지만, 스 마이크로 클릭 연결이 되지 않습니다. 나사 조임 결합 방식입니다. 자세한 내용은 해당 FAQ 를 참조하십시오.
*4 　 형식 XS5F 의 형식, 케이블 길이, 사양 등에 대해서는 해당 FAQ 를 참조하십시오.
*5 　 형 XS5W 의 형식, 케이블 길이, 사양 등에 대해서는 해당 FAQ 를 참조하십시오.
*6　 WL-N 시리즈의 고감도형, 도형, 고정밀형은 2016년 9월에 생산을 종료했습니다. 대체품 확인 방법에는 해당 FAQ 를 참조하십시오.
*7 　 NC는 커넥터의 ②이지만 커먼은 커넥터 핀에 연결되어 있지 않습니다. NO만 사용하십시오.
