S8FS-G는 백업 운전할 수 있나요? 연결 방법을 알려주세요.

형식 S8FS-G는 백업 운전 가능합니다.
백업 운전을 수행할 때는 전원 공급 장치(파워 서플라이)는 두 대 모두 동일 기종을 사용하십시오.
또한 부하 용량은 전원 A 또는 B 중 한 대만으로 공급할 수 있도록 하십시오.
다음 방법 중 하나로 사용하십시오.

【1】중복 운전 유닛 형식 S8VK-R 시리즈 사용
　일부 조합이 불가능한 기종이 있습니다. (표1)에서 확인하십시오.
【2】외부 연결로 다이오드를 연결　
　모든 기종에서 가능합니다.


(표1)　형식 S8FS-G　백업 운전 방법

대상 형식이 많으므로 Ctrl + F 등으로 검색하시기 바랍니다.
중복 운전 유닛의 형식은 100% 부하 시 선정한 경우입니다.

파워 서플라이			백업 운전 방법
연결	직부착	DIN 레일 장착
나사 단자대	형식 S8FS-G01505C 형식 S8FS-G01512C 형식 S8FS-G01515C 형 S8FS-G01524C 형 S8FS-G03005C 형 S8FS-G03012C 형 S8FS-G03015C　 형 S8FS-G03024C 형 S8FS-G05005C　 형 S8FS-G05012C 형식 S8FS-G05015C　 형 S8FS-G05024C 형 S8FS-G10012C　 형 S8FS-G10015C 형 S8FS-G10024C　 형식 S8FS-G15015C 형식 S8FS-G15024C	형 S8FS-G01505CD　 형 S8FS-G01512CD 형 S8FS-G01515CD　 형 S8FS-G01524CD 형 S8FS-G03005CD　 형식 S8FS-G03012CD 형식 S8FS-G03015CD　 형식 S8FS-G03024CD 형식 S8FS-G05005CD　 형식 S8FS-G05012CD 형식 S8FS-G05015CD　 형식 S8FS-G05024CD 형식 S8FS-G10012CD　 형식 S8FS-G10015CD 형식 S8FS-G10024CD　 형식 S8FS-G15015CD 형식 S8FS-G15024CD	・형식 S8VK-R10 사용 　(자세한 내용은 【1】) ・외부 연결로 다이오드를 연결한다 　(자세한 내용은 【2】)
	형식 S8FS-G15048C　 형식 S8FS-G15012C 형식 S8FS-G30015C　 형식 S8FS-G30024C　 형식 S8FS-G30048C　 형 S8FS-G60048C	형 S8FS-G15048CD　 형식 S8FS-G15012CD　 형식 S8FS-G30015CD　 형 S8FS-G30024CD　 형식 S8FS-G30048CD　 형 S8FS-G60048CD	・형식 S8VK-R20 사용 　(자세한 내용은 【1】) ・외부 연결로 다이오드를 연결한다 　(자세한 내용은 【2】)
	형식 S8FS-G10005C　 형식 S8FS-G15005C 형식 S8FS-G30012C　 형식 S8FS-G60012C 형식 S8FS-G60015C　 형 S8FS-G60024C	형식 S8FS-G10005CD　 형식 S8FS-G15005CD 형식 S8FS-G30012CD　 형식 S8FS-G60012CD 형식 S8FS-G60015CD　 형식 S8FS-G60024CD	・외부 연결로 다이오드를 연결한다 　(자세한 내용은 【2】) (형식 S8VK-R□와의 조합은 불가능합니다)
커넥터	형식 S8FS-G01524CE　 형식 S8FS-G03024CE 형식 S8FS-G05024CE　 형식 S8FS-G10024CE 형식 S8FS-G15024CE	－	・형식 S8VK-R20 사용 　(자세한 내용은 【1】) ・외부 연결로 다이오드를 연결한다 　(자세한 내용은 【2】)

【1】중복 운전 유닛 형식 S8VK-R 시리즈 사용

■선정
부하 조건에 맞춰 선정하십시오.
・형식 S8VK-R10　부하 조건: DC5~30V　 0~10A *1 (피크 전류 *2: 12A)
・형식 S8VK-R20　부하 조건: DC10~60V 0~20A *1 (피크 전류*2: 24A)
・부하 전류가 20A를 초과하는 경우, 【2】외부 다이오드 연결 방법을 검토해 주십시오.

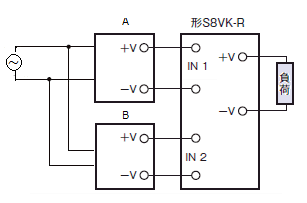

■연결

　　　

　　　　　

　　

■주의

・조합 가능한 기종 이외의 전원 공급 장치(파워 서플라이)를 연결하지 마십시오.

・형식 S8VK-R은 내부에 퓨즈를 장착하고 있습니다. 권장 전원 이외의 전원을 사용할 경우, 부하 상태에 따라 내부 퓨즈가 용단될 수 있습니다.

*1　 중복 운전 유닛의 형식 는 100% 부하 시 선정한 경우입니다.

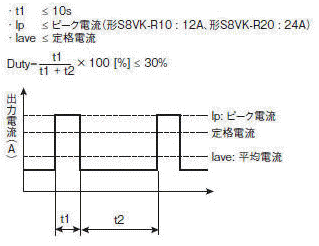

*2　 피크 전류 조항 항

　　　　

【2】외부 다이오드 연결

■선정
다이오드 종류, 내압, 전류 기준은 다음과 같습니다. 단, 당사는 다이오드를 취급하지 않습니다. 또한 추천 제품도 정해 두지 않았습니다. 아래 조건에 맞는 제품을 사용하십시오.
・종류: 쇼트키 배리어 다이오드
・내압(VRRM): 전원 정격 출력 전압 이상
・순방향 전류(IF): 전원 정격 출력 전류의 2배 이상

■연결
　　　　

■주의　

・전원 A, B의 출력 전압은 다이오드 D1, D2의 순방향 전압(VF) 강하분만큼 높게 설정하십시오.
또한 다이오드는 전원 출력 전류(IOUT) × 다이오드 순방향 전압(VF)의 전력 손실을 발생시키므로, 다이오드 온도가 카탈로그 값 이하가 되도록 필요한 냉각을 실시하십시오.
・부하의 전력 및 다이오드에 의한 전력 손실이 있습니다.

・전원 1대 분의 정격 전력(정격 출력 전압 × 정격 출력 전류)을 초과하지 않도록 하십시오.
・전류 밸런스 단자(CB 단자, CBG 단자)가 있는 기종은 전류 밸런스 단자를 연결하지 마십시오
