S8VS는 백업 운전할 수 있나요? 연결 방법을 알려주세요.

형식 S8VS는 백업 운전 가능합니다.
백업 운전을 수행할 때는 전원 공급 장치(파워 서플라이)는 두 대 모두 동일 기종을 사용하십시오.
또한 부하 용량은 전원 A 또는 B 중 한 대만으로 공급할 수 있도록 하십시오.
다음 방법 중 하나로 사용하십시오.

【1】중복 운전 유닛 형식 S8VK-R 시리즈 사용　
　일부 조합이 불가능한 기종이 있습니다. (표1)에서 확인하십시오.
【2】외부 연결로 다이오드를 연결　
　모든 기종에서 가능합니다.

(표1)　형식 S8VS　백업 운전 방법
대상 형식이 많으므로 Ctrl + F 등으로 검색하시기 바랍니다.
중복 운전 유닛의 형식은 100% 부하 시에 선정한 경우입니다.

연결 방식	종류	형식	백업 운전 방법
나사 단자대	표시 모니터 없음	형식 S8VS-01505 형식 S8VS-01512 형식 S8VS-01524 형식 S8VS-03005 형식 S8VS-03012 형 S8VS-03024 형 S8VS-06024 형 S8VS-09024 형 S8VS-09024S 형 S8VS-12024 형 S8VS-18024 형 S8VS-24024	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8VS-48024	・형식 S8VK-R20 *1사용 ・외부에 다이오드를 연결한다
	표시 모니터 부착 교환 시기 알림 타입	형식 S8VS-06024A 형식 S8VS-09024A 형식 S8VS-09024AS 형식 S8VS-09024AP 형식 S8VS-09024APS 형 S8VS-12024A 형 S8VS-12024AP 형 S8VS-18024A 형 S8VS-18024AP 형 S8VS-24024A 형 S8VS-24024AP	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형 S8VS-48024A	・형식 S8VK-R20 *1사용 ・외부적으로 다이오드를 연결한다
	표시 모니터 부착 누적 가동 시간 타입	형식 S8VS-06024B 형식 S8VS-09024BE 형식 S8VS-09024BES 형식 S8VS-09024B 형식 S8VS-09024BS 형 S8VS-09024BP 형식 S8VS-09024BPS 형 S8VS-12024BE 형 S8VS-12024B 형 S8VS-12024BP 형 S8VS-18024BE 형 S8VS-18024B 형 S8VS-18024BP 형 S8VS-24024BE 형 S8VS-24024B 형 S8VS-24024BP	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형 S8VS-48024B	・형식 S8VK-R20*1사용 ・외부적으로 다이오드를 연결한다
연결 방식	종류	형식	백업 운전 방법
나사 리스 단자대	디스플레이 모니터 없음	형식 S8VS-06024-F 형식 S8VS-09024-F 형식 S8VS-09024S-F 형식 S8VS-12024-F 형식 S8VS-18024-F 형 S8VS-24024-F	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형 S8VS-48024-F	・형식 S8VK-R20 *1사용 ・외부에 다이오드를 연결한다
	표시 모니터 부착 교환 시기 알림 타입	형식 S8VS-06024A-F 형식 S8VS-09024A-F 형식 S8VS-09024AS-F 형식 S8VS-09024AP-F 형식 S8VS-09024APS-F 형 S8VS-12024A-F 형 S8VS-12024AP-F 형 S8VS-18024A-F 형 S8VS-18024AP-F 형 S8VS-24024A-F 형 S8VS-24024AP-F	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형 S8VS-48024A-F	・형식 S8VK-R20 *1사용 ・외부에 다이오드를 연결한다
	표시 모니터 부착 누적 가동 시간 타입	형식 S8VS-06024B-F 형식 S8VS-09024BE-F 형식 S8VS-09024BES-F 형식 S8VS-09024B-F 형식 S8VS-09024BS-F 형식 S8VS-09024BP-F 형식 S8VS-09024BPS-F 형식 S8VS-12024BE-F 형식 S8VS-12024B-F 형식 S8VS-12024BP-F 형 S8VS-18024BE-F 형 S8VS-18024B-F 형식 S8VS-18024BP-F 형 S8VS-24024BE-F 형 S8VS-24024B-F 형 S8VS-24024BP-F	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결
		형 S8VS-48024B-F	・형식 S8VK-R0 *1사용 ・외부에 다이오드를 연결한다

*1　 형식 S8VK-R20은피크 전류 24A까지입니다. 피크 전류가 24A를 초과하는 경우 외부에 다이오드를 연결하는 방법을 검토해 주십시오.

【1】중복 운전 유닛 형식 S8VK-R 시리즈 사용

■선정
부하 조건에 맞춰 선정하십시오.
・형식 S8VK-R10　부하 조건: DC5~30V　 0~10A *2 (피크 전류 *3: 12A)
・형식 S8VK-R20　부하 조건: DC10~60V 0~20A *2 ( 피크 전류*3: 24A )
・부하 전류가 20A를 초과하는 경우, 【2】외부 다이오드 연결 방식을 검토해 주십시오.

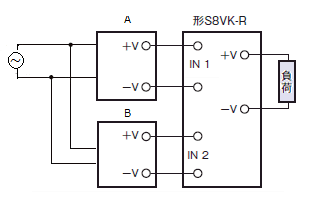

■연결

　　　

　　　　　

　　

■

주의

・조합 가능한 기종 이외의 전원 공급 장치(파워 서플라이)를 연결하지 마십시오.
・형식 S8VK-R은 내부에 퓨즈를 내장하고 있습니다. 권장 전원 이외의 전원을 사용할 경우, 부하 상태에 따라 내부 퓨즈가 용단될 수 있습니다.

*2중복 운전 유닛의형식은 100% 부하 시 선정한 경우입니다.

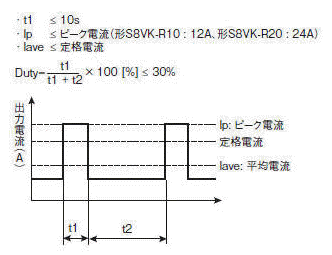

*3피크 전류 조건

　　　　

【

2

】외부 다이오드 연결

■선정
다이오드 종류, 내압, 전류 기준은 다음과 같습니다. 단, 당사는 다이오드를 취급하지 않으며 추천 제품도 지정하지 않습니다. 아래 조건에 부합하는 제품을 사용하십시오.
・종류: 쇼트키 배리어 다이오드
・내압(VRRM): 전원 정격 출력 전압 이상
・순방향 전류(IF): 전원 정격 출력 전류의 2배 이상

■연결

　　　　

■주의　

・전원 A, B의 출력 전압은 다이오드 D1, D2의 순방향 전압(VF) 강하분만큼 높게 설정하십시오.
또한 다이오드는 전원 출력 전류(IOUT) × 다이오드 순방향 전압(VF)의 전력 손실을 발생시키므로, 다이오드 온도가 카탈로그 값 이하가 되도록 필요한 냉각을 실시하십시오.
・부하의 전력 및 다이오드에 의한 전력 손실이 있습니다.

・전원 1대 분의 정격 전력(정격 출력 전압 × 정격 출력 전류)을 초과하지 않도록 하십시오.
・전류 밸런스 단자(CB 단자, CBG 단자)가 있는 기종은 전류 밸런스 단자를 연결하지 마십시오.
