E5□D, E5□N, E5□R 시리즈의 프론트 커버 형식을 알려주세요.
- 등록일
- 2025. 12. 17.
E5□D
아래 표를 참조하십시오.
(표1) 온도조절기(디지털 조정계) 형 E5□D, 형 E5□N, 형 E5□R 프론트 커버
・방수 커버는 IP66 또는 NEMA4(실내용)에 준합니다.
・경질 커버, 연질 커버에는 방수 기능이 없습니다.
・조임 토크
・롤렛 나사는 0.02N･m
・육각 너트는 0.05N･m

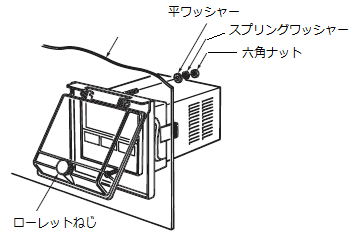

*5 형식 Y92A-96N 설치 방법
・조임 토크
・롤렛 나사는 0.02N·m
・육각 너트는 0.05N･m
*5 형식 Y92A-96N 설치 방법
(표1) 온도조절기(디지털 조정계) 형 E5□D, 형 E5□N, 형 E5□R 프론트 커버
・방수 커버는 IP66 또는 NEMA4(실내용)에 준합니다.
・경질 커버, 연질 커버에는 방수 기능이 없습니다.
| 온도 조절기(디지털 조절계) | 전면 커버 | |||
| 시리즈 | 형식 | 종류 | 형식 | 비고 |
| 형 E5CD/형 E5CD-B | 방수 커버 | 형 Y92A-48N | 설 치 방법은 *4를 참조하십시오. | |
| 경질 커버 | 형 Y92A-48H | － | ||
| 연질 커버 | 형 Y92A-48D | － | ||
| 형 E5ED/형 E5ED-B | 방수 커버 | 형 Y92A-49N | 설 치 방법은 *4를 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5□N-H | 형 E5CN-H | 방수 커버 | 형 Y92A-48N | 설 치 방법은 *4를 참조하십시오. |
| 경질 커버 | 형 Y92A-48B | － | ||
| 연질 커버 | 형 Y92A-48D | － | ||
| 형 E5EN-H | 방수 커버 | 형 Y92A-49N | 설 치 방법은 *4를 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5AN-H | 방수 커버 | 형식 Y92A-96N | 설치 방법은 *5을 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 온도 조절기(디지털 조절계) | 프론트 커버 | |||
| 시리즈 | 형식 | 종류 | 형식 | 비고 |
| 형 E5□N-HT | 형E5CN-HT | 방수 커버 | 형 Y92A-48N | 설 치 방법은 *4를 참조하십시오. |
| 경질 커버 | 형 Y92A-48B | － | ||
| 연질 커버 | 형 Y92A-48D | － | ||
| 형 E5EN-HT | 방수 커버 | 형 Y92A-49N | 설 치 방법은 *4를 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5AN-HT | 방수 커버 | 형식 Y92A-96N | 설치 방법은 *5을 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 온도 조절기(디지털 조절계) | 프론트 커버 | |||
| 시리즈 | 형식 | 종류 | 형식 | 비고 |
| 형 E5□N | 형E5CN*1 | 방수 커버 | 형 Y92A-48N | 설 치 방법은 *4를 참조하십시오. |
| 경질 커버 | 형 Y92A-48B | － | ||
| 연질 커버 | 형 Y92A-48D | － | ||
| 형 E5EN??????? *1 | 방수 커버 | 형 Y92A-49N | 설 치 방법은 *4를 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5AN*1 | 방수 커버 | 형 Y92A-96N | 설치 방법은 *5을 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5GN*2 | 방수 커버 | 준비되어 있지 않습니다 | － | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 온도 조절기(디지털 조절계) | 프론트 커버 | |||
| 시리즈 | 형식 | 종류 | 형식 | 비고 |
| 형 E5□R | 형E5ER*3 | 방수 커버 | 형 Y92A-49N | 설 치 방법은 *4를 참조하십시오. |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5AR*3 | 방수 커버 | 형 Y92A-96N | 설치 방법은 *5을 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5□R-T | 형 E5ER-T*3 | 방수 커버 | 형 Y92A-49N | 설 치 방법은 *4를 참조하십시오. |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
| 형 E5AR-T*3 | 방수 커버 | 형식 Y92A-96N | 설치 방법은 *5을 참조하십시오. | |
| 경질 커버 | 준비되어 있지 않습니다 | － | ||
| 연질 커버 | 준비되어 있지 않습니다 | － | ||
*1 베이직 타입: 형 E5AN, 형 E5EN, 형 E5CN, 형 E5CN-U는 2017년 3월에 생산을 종료했습니다.
*2 형 E5?N 시리즈의 베이직 타입: 형 E5GN은 2015년 3월에 생산을 종료했습니다.
*3 형 E5?R 시리즈, 형 E5□R-T 시리즈는 2021년 3월에 생산을 종료했습니다.
*1~*3 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
・조임 토크
・롤렛 나사는 0.02N･m
・육각 너트는 0.05N･m
*5 형식 Y92A-96N 설치 방법
・조임 토크
・롤렛 나사는 0.02N·m
・육각 너트는 0.05N･m
*5 형식 Y92A-96N 설치 방법
