MY2ZN-CR에 사용 가능한 소켓과 고정 부품을 알려주세요. (단자대·받침대·베이스)

MY2ZN-CR에 사용 가능한 소켓과 고정 부품을 알려주세요. (단자대·받침대·베이스)

대상 형식은 아래 표를 참조하십시오.

대상 형식

MY2ZN-CR AC100/110 MY2ZN-CR AC200/220

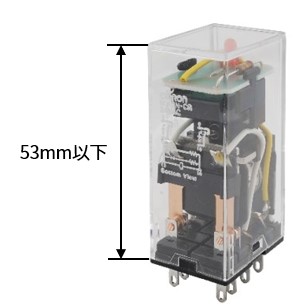

MY2ZN-CR은 일반적인 MY보다 본체 치수가 높기 때문에 사용 가능한 소켓 및 고정 브래킷도 다릅니다.

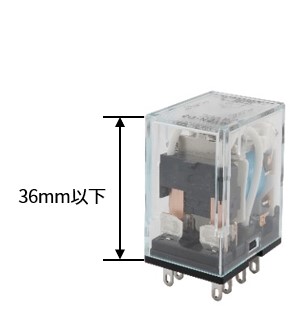

MY2ZN-CR	기타 일반적인 MY

대표적인 형식은 아래 표와 같습니다.
■표면 연결 소켓

설치 방식	전도부 보호 (단자 커버)	단자 형상	적용 압착 단자 전선	형식/형상	고정 금속 부품 (별매)	조합 외관

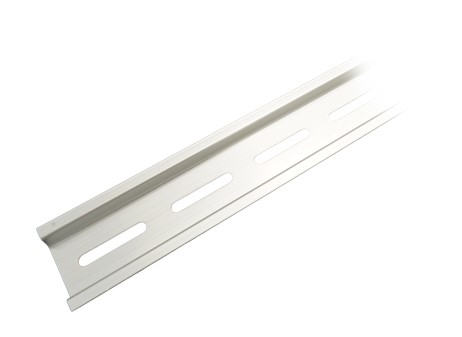

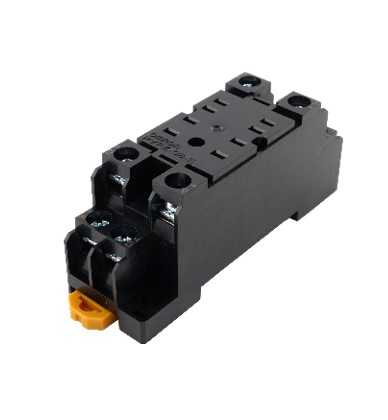

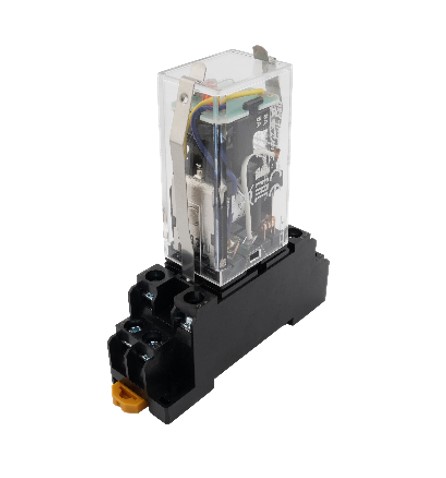

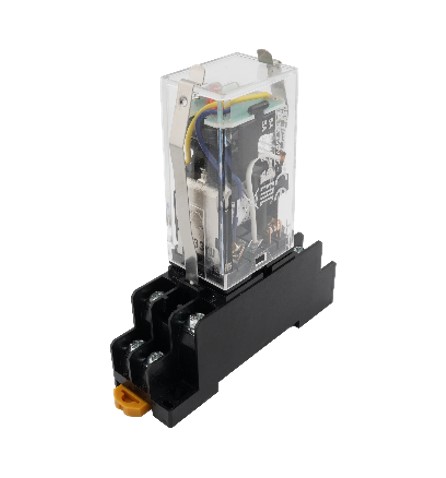

DIN 레일 장착 나사 조임 설치 공용	있음 *1	나사 단자 (나사 크기 M3)	Y 단자 단선 연선	PYFZ-08-E	Y92H-3

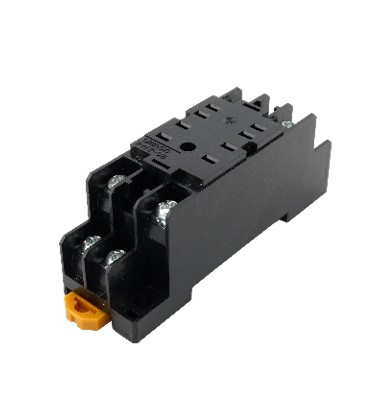

	옵션 별매 단자 커버 PYCZ-C08		Y 단자 원형 단자 단선 연선	PYFZ-08

*1 핑거 프로텍트 타입

그 외에도 아래 표의 형식을 사용하실 수 있습니다.
원하시는 설치 방법, 단자 형상 등에 따라 선택해 주십시오.

■표면 연결 소켓

설치 방법	전도부 보호 (단자 커버)	단자 형상	적용 압착 단자 전선	형식/형상	고정 금속 부품 (별매)	조합 외관

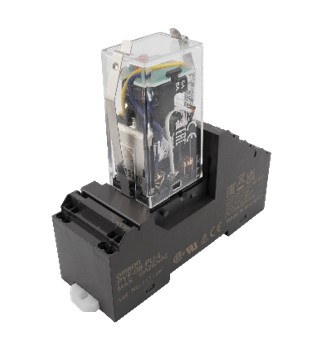

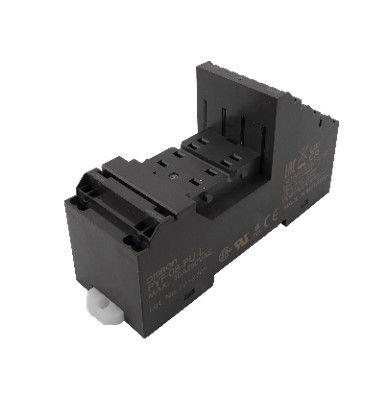

DIN 레일 장착 나사 조임 설치 공용	있음	푸시인 플러스 단자	페룰 단자 단선 연선	PYF-08-PU-L	Y92H-3

■뒷면 연결 소켓

단자 형상	형식/형상	고정 금속 부품 (별매)	조합 외관

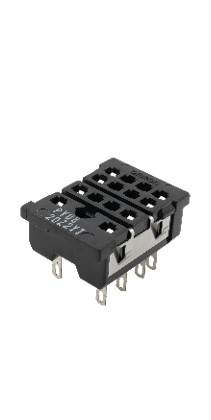

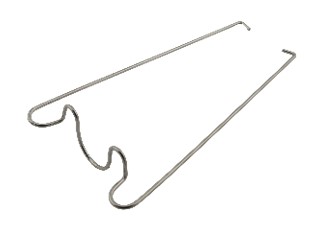

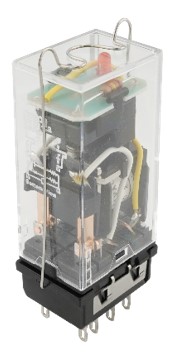

납땜 단자	PY08	PYC-1

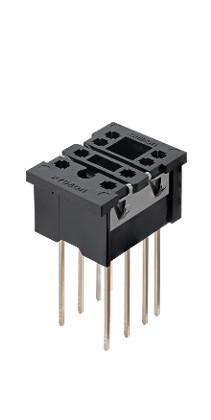

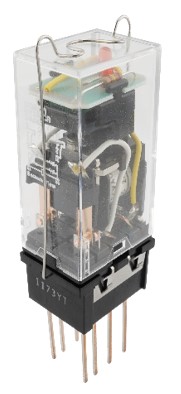

래핑 단자 단자 길이: 25mm	PY08QN

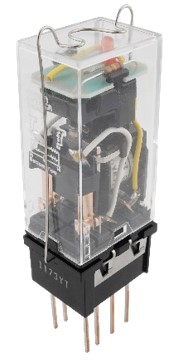

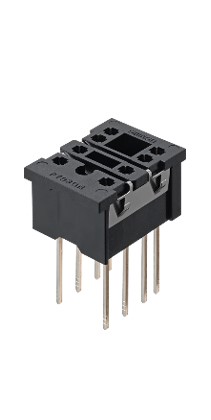

래핑 단자 단자 길이: 20mm	PY08QN2

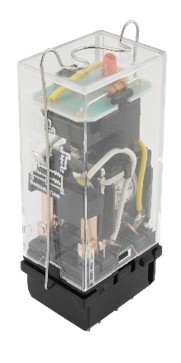

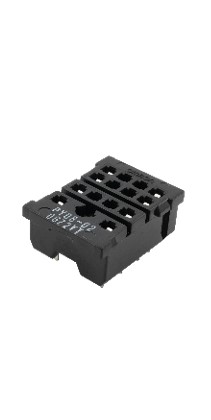

인쇄 회로 기판용 단자	PY08-02

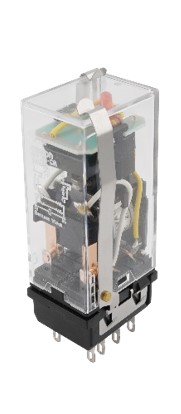

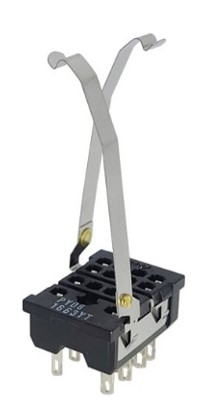

납땜 단자	PY08-Y3	부속

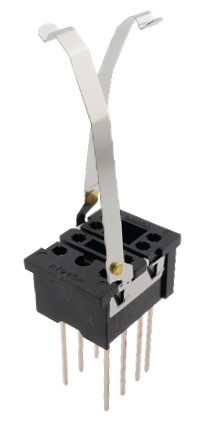

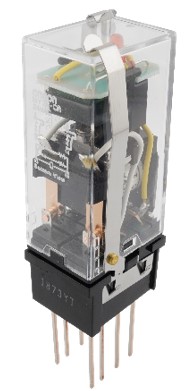

래핑 단자 단자 길이: 25mm	PY08QN-Y3

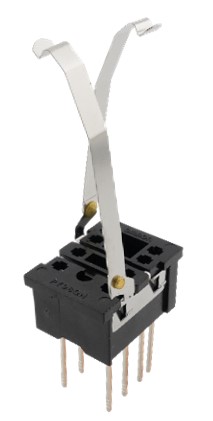

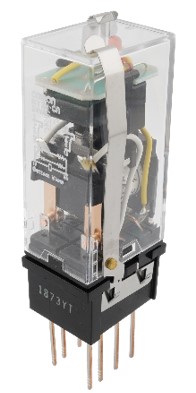

래핑 단자 단자 길이: 20mm	PY08QN2-Y3

■참고
사양에 대한 자세한 내용은 아래 URL에서 데이터 시트를 참조하십시오.
MY/MYK/MYQ・MYH 데이터 시트
PYF-□□-PU/PTF-□□-PU/P2RF-□□-PU 데이터 시트
공용 소켓 데이터 시트
