나사 조임 단자 타입의 WL-N, WL을 FA 커넥터를 사용하여 커넥터 연결하는 방법을 알려주세요.

(표 1)을 참조하십시오.

또한, 나사 조임 단자 타입의 형 WL-N 시리즈 *1, 형 WL 시리즈를 커넥터로 연결하는 방법으로는 SC 커넥터를 사용하는 방법과 FA 커넥터를 사용하는 방법이 있습니다.
SC 커넥터, FA 커넥터와 조합함으로써 센서 I/O 커넥터 타입처럼 케이블 부착 커넥터를 사용하여 연결할 수 있습니다.

또한, SC 커넥터를 사용하는 방법에 대해서는 해당 FAQ를 참조하십시오.

커넥터 연결 방법		사용 방법・필요 부품
【1】	SC 커넥터 사용	해당 FAQ 를 참조하십시오
【2】	FA 커넥터 사용	(표1)을 참조하십시오

*1 고감도형, 고정밀형은 2016년 9월에 생산을 종료했습니다. 대체품 확인 방법에 대해서는 이 FAQ를 참조하십시오.

(표1)　FA 커넥터 사용

대상 기종	형 WL-N 시리즈 *1, 형 WL 시리즈 (콘지트 구멍 G1/2 기종만 해당)
사용 방법	FA 커넥터: 형식 SC-□F를 리미트 스위치에 장착하고, 케이블 부착 커넥터(한쪽 커넥터 형식 XS2F 또는 양쪽 커넥터 형식 XS2W)를 연결합니다.

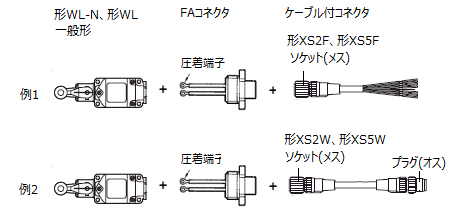

조합 예
필요 부품	① FA 커넥터 형식 SC-□F□를 사용하십시오. 사용 전압에 맞춰 아래에서 선택하십시오. 콘덕트 구멍은 JIS B 0202, 압착 단자 크기는 M4입니다. NO/NC(1a1b) 양쪽 접점을 사용할 경우 4심 타입을 선택하십시오. NO만 또는 NC만으로 사용할 경우 2심으로도 연결 가능합니다. 4선 타입에서 2선만 배선하는 것은 문제 없습니다. 자세한 사항은 (표 2)를 참조하십시오. ② 케이블 부착 커넥터 연결 방법, 사용하시는 단자, 전압 사양에 따라 사용하는 케이블 부착 커넥터가 다릅니다. AC/DC, 요청하신 길이, 사용하시는 단자 번호와 커넥터 핀 번호를 확인하신 후 선정해 주십시오. 자세한 내용은 (표 3)을 참조하십시오.
기타	・보호 구조는 IP67입니다. ( 보호 구조에 대해서는 해당 FAQ를 참조하십시오) ・형식 XS5□ 시리즈는 스마트 클릭 커넥터입니다. 연결은 가능하나 스마트 클릭 연결이 되지 않습니다. 나사 조임 결합 방식입니다. ・형식 XS2W, 형식 XS5F, 형식 XS5W는 DC 사양만 가능합니다.

(

표2) FA 커넥터

AC/DC(전압 사양)	형식	핀 수	전압 사양	핀 번호
DC용(DC125V)	형식 SC-2F	2	DC125V	①②③④ －－갈청
	형 SC-4F4D	4	DC125V	①②③④ 적갈색흑백
AC용(AC250V)	형식 SC-2FAD	2	AC250V	①②③④ －－청갈색
	형 SC-4F4AD	4	AC250V	①②③④ 갈색 흰색 파란색 검정색

(

표 3)　케이블 부착 커넥터
연결 방법, 사용하시는 단자, 전압 사양에 따라 사용하는 케이블 부착 커넥터가 다릅니다.
AC/DC, 요청하시는 길이, 사용하시는 단자 번호와 커넥터의 핀 번호를 확인하신 후 선정해 주십시오.

사양	형 XS2 시리즈 [추천]		형 XS5 시리즈
	형 XS2F	자세한 내용은 해당 FAQ를 참조하십시오	형 XS5F	자세한 내용은 해당 FAQ를 참조하십시오.
	형 XS2W *2		형 XS5W

*2　배선은 「①갈색, ②흰색, ③파란색　④검정색」입니다. (①②③④ 커넥터 핀 번호를 나타냅니다.)

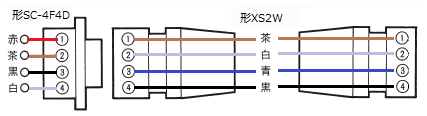

　　　연결 예　DC용, 4심 케이블의 경우

　　

　　　

■참고　형 WL-N 시리즈 *1, 형 WL 시리즈의 연결 방식

종류	일반형 (나사 조임 단자 타입)	센서 I/O 커넥터 타입
		직출 커넥터 타입	프리와이어 커넥터 타입
사용 방법	내부 나사 단자에 배선하고, 콘duit 구멍에서 케이블을 냅니다. FA 커넥터를 사용하여 커넥터 연결을 할 수 있습니다.	리미트 스위치 본체에 커넥터가 부착되어 있습니다. 케이블 부착 커넥터를 사용하여 배선합니다.	리미트 스위치 본체에 케이블 부착 커넥터(0.3m)가 장착되어 있습니다. 길이가 부족한 경우 별매 케이블 부착 커넥터를 사용합니다.

시리즈	나사 조임 단자형 (동작 표시등 없음)	나사 조임 단자형 (작동 표시등 부착)
형 WL-N *1
형 WL

*1 고감도형, 고정밀형은 2016년 9월에 생산을 종료했습니다. 대체품 확인 방법에 대해서는 해당 FAQ 를 참조하십시오
