【질문】
온도 조절기 E5□C를 사용하여 설정 온도를 초과하면 경보 접점 출력을 내고 싶습니다. 설정 절차를 알려주세요.
※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5CD/E5ED/E5GN/E5CN/E5EN/E5AN/E5AR/E5ER
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)


【상황/환경】
・시동 중, 사용 중 등
・온도가 과도하게 상승한 경우, 출력을 발생시켜 강제적으로 제어를 정지시키고 싶습니다.
　?????

조건

온도 센서 배선 완료

입력 종류 설정 완료

보조 출력 10% 할당: 경보 1로 설정 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요

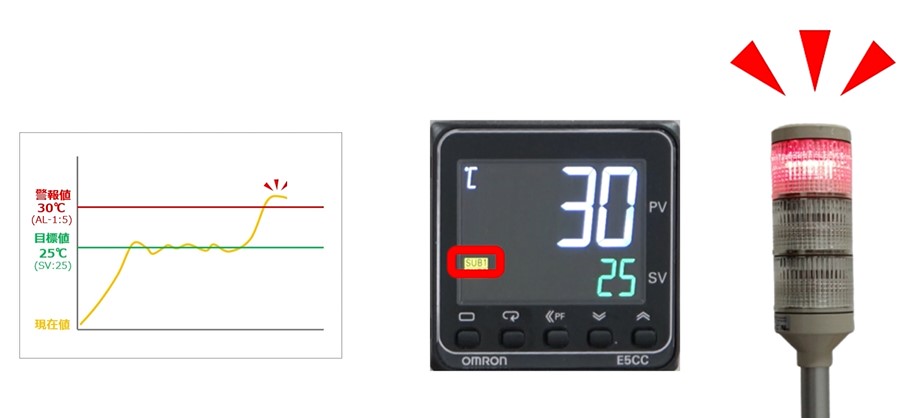

＜예: 목표값 25℃에 대해 현재값이 +5℃ 이상(30℃ 이상)이 된 경우, 보조 출력 1에서 경보를 출력하고자 함.＞

설정 항목	설정값
목표값(SV)	25℃
경보 1종별(ALt1)	2
경보값1(AL-1)	5

■조작 절차는 여기

	키 조작	표시	조작 내용

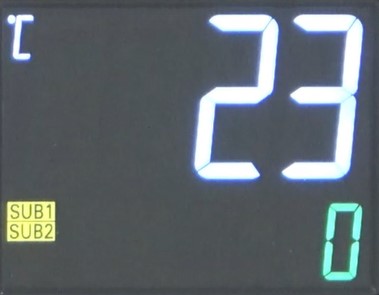

1	키 명칭		전원을 켠다

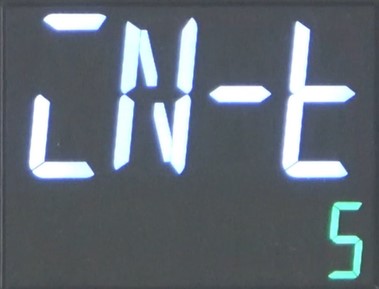

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시한다

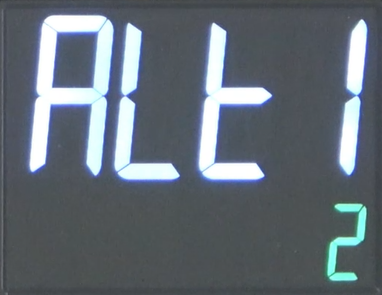

3			모드 키를 여러 번 눌러 [ALt1]을 표시합니다
4			위 키 또는 아래 키를 눌러 설정값을 [2]로 만듭니다
5			레벨 키를 1초 이상 길게 눌러 운전 레벨로 돌아감

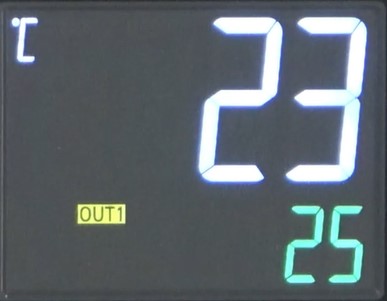

6			위쪽 키 또는 아래쪽 키를 눌러 목표값을 [25]로 설정합니다

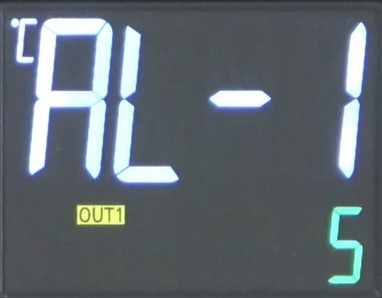

7			모드 키를 1회 눌러 [AL-1]을 표시합니다
8			위쪽 키를 눌러 설정값을 [5]로 설정합니다

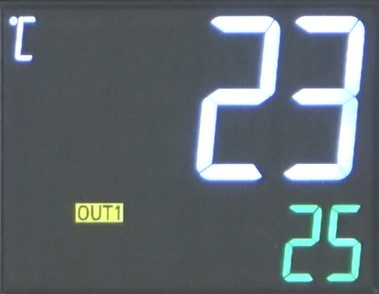

9			모드 키를 여러 번 눌러 목표값 화면으로 돌아갑니다

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다. 시리즈에 따라 모드 전환 절차가 다릅니다)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―

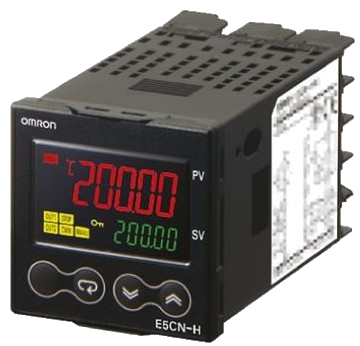

E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
