E2E-X10MC118-M1에 사용 가능한 케이블 부착 커넥터의 형식을 알려주십시오. (센서 I/O 커넥터・단일 커넥터・소켓)

E2E-X10MC118-M1에 사용 가능한 케이블 부착 커넥터의 형식을 알려주십시오. (센서 I/O 커넥터・단일 커넥터・소켓)

대표적인 형식은 아래 표와 같습니다.

연결 방식	배선	케이블 사양	케이블 인출 방향	케이블 길이(m)	형식

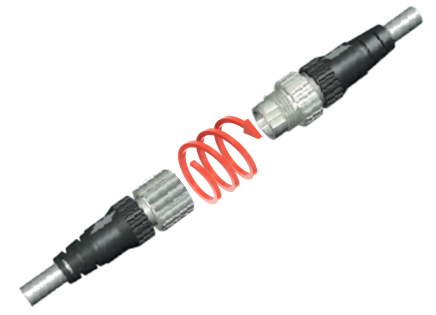

M12 나사식	① 갈색 ② 흰색 ③파랑 ④검정	내유 강화 PVC 케이블	스트레이트	1	XS5F-D421-C80-X
				2	XS5F-D421-D80-X
				3	XS5F-D421-E80-X
				5	XS5F-D421-G80-X
				10	XS5F-D421-J80-X
		내유성 강화 PVC 로봇 케이블	스트레이트	1	XS5F-D421-C80-XR
				2	XS5F-D421-D80-XR
				3	XS5F-D421-E80-XR
				5	XS5F-D421-G80-XR
				10	XS5F-D421-J80-XR

배선 시에는 센서의 핀 배치(①(+), ③(-), ④(출력))와 각 표의 배선 항목에서 배선 색상을 확인하십시오.

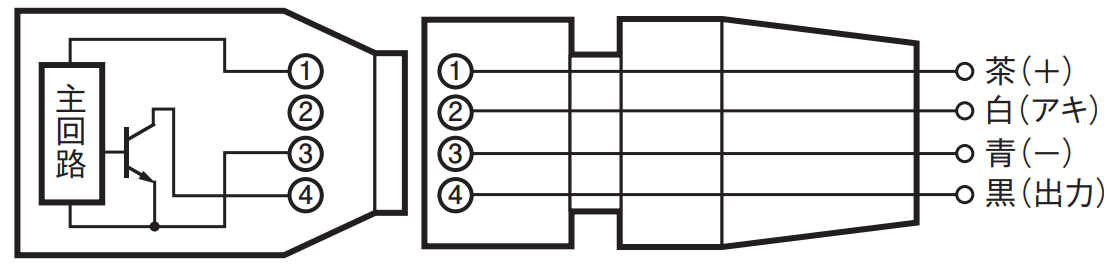

아래 그림의 조합 예에서는 갈색을 (+), 파란색을 (-), 검정색을 (출력)으로 사용합니다.

(예) E2E-X10MC118-M1 XS5F-D421-D80-X



그 외에도 아래 표의 형식을 사용하실 수 있습니다.
원하시는 연결 방식, 케이블 사양, 케이블 길이 등에 따라 선택하십시오.

연결 방식	배선	케이블 사양	케이블 인출 방향	케이블 길이(m)	형식
M12 나사식	① 갈색 ② 흰색 ③파랑 ④검정	난연성, PVC 로봇 케이블	스트레이트	1	XS5F-D421-C80-F
				2	XS5F-D421-D80-F
				3	XS5F-D421-E80-F
				5	XS5F-D421-G80-F
				10	XS5F-D421-J80-F
			L형	1	XS5F-D422-C80-F
				2	XS5F-D422-D80-F
				3	XS5F-D422-E80-F
				5	XS5F-D422-G80-F
				10	XS5F-D422-J80-F

연결 방식	배선	케이블 사양	케이블 인출 방향	케이블 길이(m)	형식

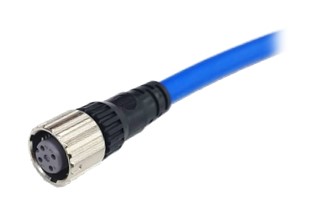

M12 나사식	① 갈색 ② 흰색 ③파랑 ④검정	내 스패터 케이블	스트레이트	2	XS5F-D421-D80-SA
				5	XS5F-D421-G80-SA

연결 방식	배선	케이블 사양	케이블 인출 방향	케이블 길이(m)	형식
M12 나사식	① 갈색 ② 흰색 ③파랑 ④검정	난연성, PVC 로봇 케이블	스트레이트	1	XS2F-D421-C80-F
				2	XS2F-D421-D80-F
				3	XS2F-D421-E80-F
				5	XS2F-D421-G80-F
				10	XS2F-D421-J80-F
				15	XS2F-D421-K80-F
				20	XS2F-D421-L80-F
			L형	1	XS2F-D422-C80-F
				2	XS2F-D422-D80-F
				3	XS2F-D422-E80-F
				5	XS2F-D422-G80-F
				10	XS2F-D422-J80-F

연결 방식	배선	케이블 사양	케이블 인출 방향	케이블 길이(m)	형식
M12 나사식	① 갈색 ②― ③ 파랑 ④검정	난연성, PVC 로봇 케이블	스트레이트	1	XS2F-D421-CC0-F
				2	XS2F-D421-DC0-F
				5	XS2F-D421-GC0-F
				10	XS2F-D421-JC0-F
			L형	1	XS2F-D422-CC0-F
				2	XS2F-D422-DC0-F
				5	XS2F-D422-GC0-F
				10	XS2F-D422-JC0-F
