【동영상 포함】 온도 조절기(디지털 조절기 E5CC 등)에서 ON/OFF 온도 폭을 설정하고 싶습니다. 절차를 알려주세요. (ON/OFF 제어, 가열 제어)

【동영상 포함】 온도 조절기(디지털 조절기 E5CC 등)에서 ON/OFF 온도 폭을 설정하고 싶습니다. 절차를 알려주세요. (ON/OFF 제어, 가열 제어)

【질문 상세】
온도 조절기 E5□C를 사용하고 있는데, 제어 출력이 자주 ON/OFF되기 때문에 ON/OFF 사이에 간격을 두고 싶습니다. 조작 절차를 알려주세요.
※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5AR/E5ER/E5CD/E5ED
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)

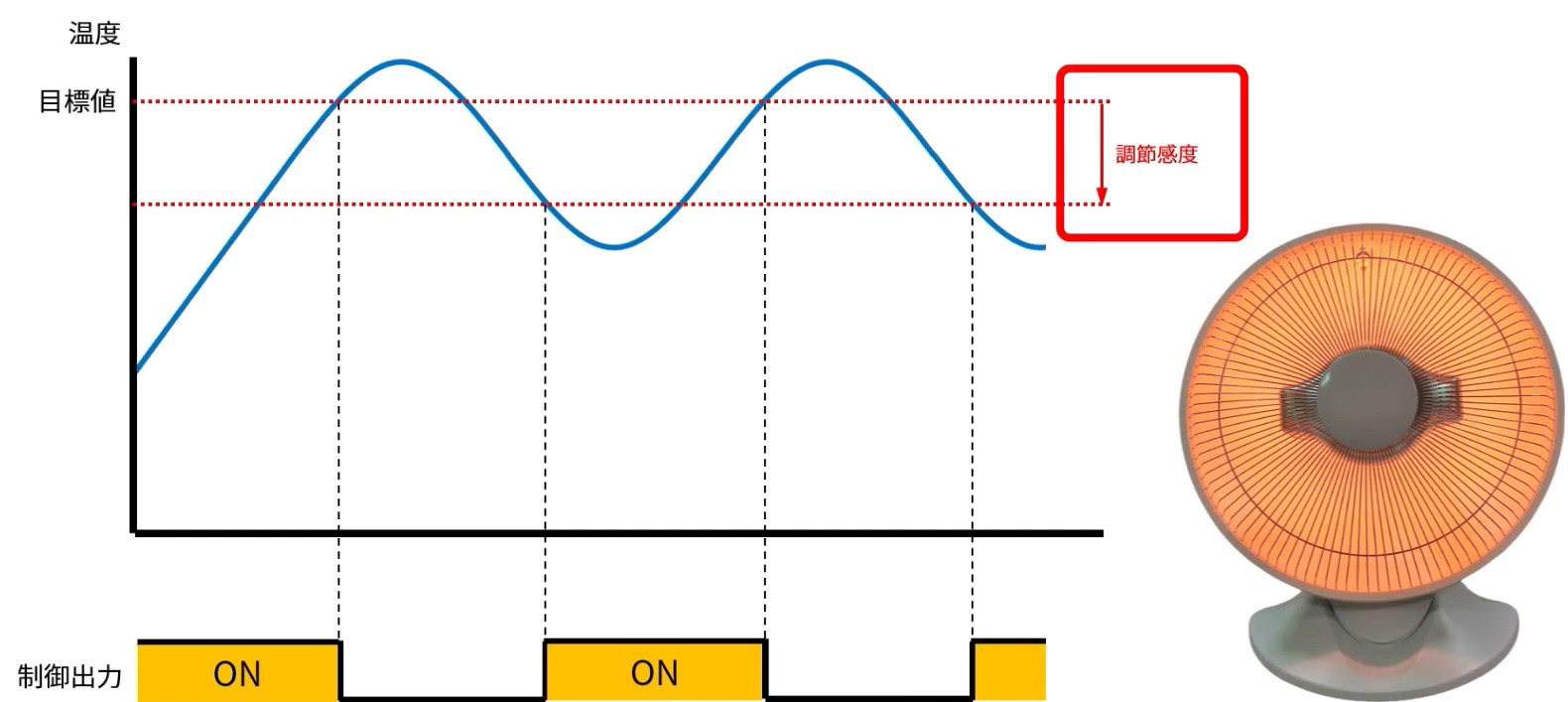

※ON/OFF 사이의 간격을 조절 감도라고 합니다.


【상황/환경】
(예) 릴레이 출력 타입의 경우, 접점 보호를 위해 ON?OFF의 폭을 크게 하고 싶다.

조건

온도 센서 배선 완료

입력 종별 설정 완료

ON/OFF 제어

역동작

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


〈예: 조절 감도를 1.0℃→2.0℃로 변경할 경우의 설정〉
■ 조작 절차는 여기

	키 조작	표시	조작 내용	설정 레벨

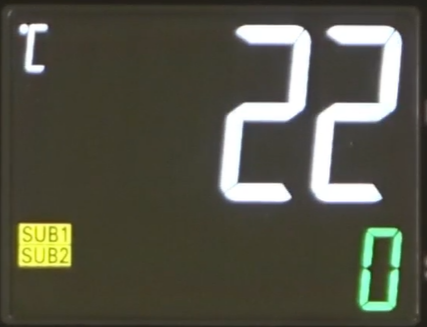

1	키 명칭		전원을 켠다	운전 레벨

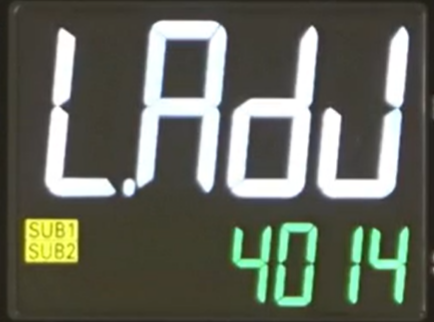

2			레벨 키를 1회 눌러 [L.AdJ]를 표시한다(조정 레벨로 이동)	조정 레벨
3			모드 키를 여러 번 눌러 [HYS]를 표시

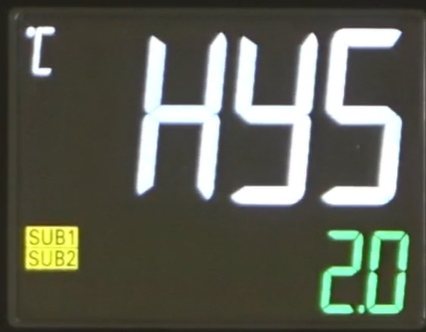

4			위 키를 눌러 [2.0]으로 변경
5			레벨 키를 1회 눌러 현재값 화면으로 돌아가기	운전 레벨

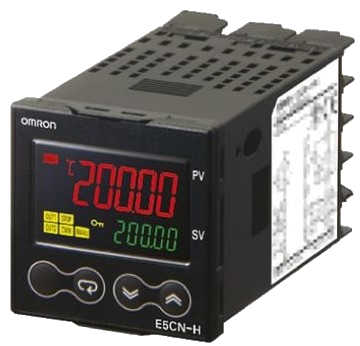

【대상 기종】
본 절차는 기본적으로 아래 시리즈 공통입니다. (시리즈명 말미 -T, -HT 부착 및 E5□R 시리즈는 모드 전환 절차가 일부 다릅니다. *1)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
