【질문 상세】
온도 조절기 E5□C를 사용하여 제어 출력 단자에서 경보(알람)를 출력하고 싶습니다. 조작 절차를 알려주세요.
※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5CD/E5ED
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)

【조건/환경】
・제어는 하지 않고 온도 경보기로 사용하고자 함
・경보 출력을 늘리고 싶다 등

조건

온도 센서 배선 완료

입력 종류 설정 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


■ 조작 절차는 여기

	키 조작	표시	조작 내용
1	키 명칭		전원을 켠다

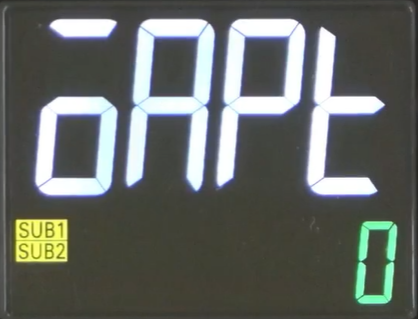

2			레벨 키 + 모드 키를 동시에 3초 이상 길게 눌러 [oAPt]를 표시합니다(보호 레벨).

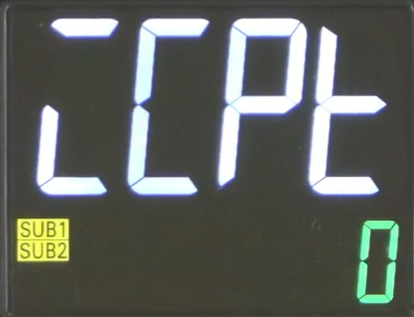

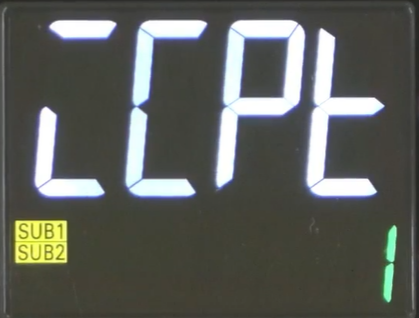

3			모드 키를 1회 눌러 [iCPt]를 표시합니다
4			다운 키를 한 번 눌러 설정값을 [0]으로 만듭니다

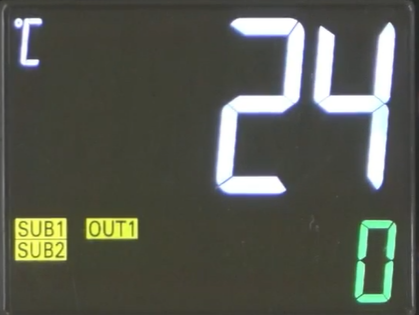

5			레벨 키 + 모드 키를 동시에 1초 이상 길게 눌러 현재값을 표시합니다(운전 레벨)

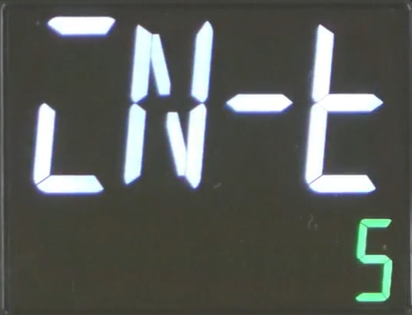

6			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다(초기 설정 레벨)

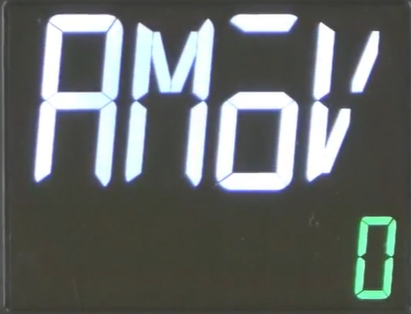

7			모드 키를 여러 번 눌러 [AMoV]를 표시합니다

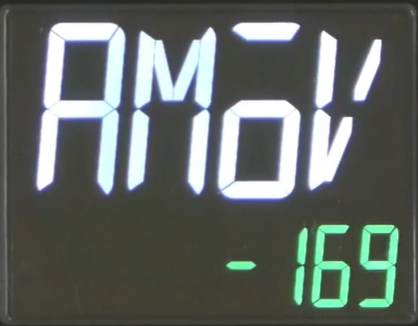

8			다운 키를 길게 눌러 [-169]로 변경합니다.

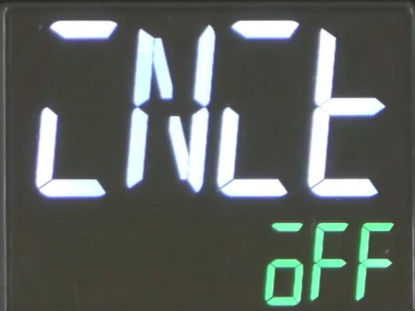

9	ー		[-169]가 확정되면 [iNit]이 표시됨(고기능 설정 레벨)

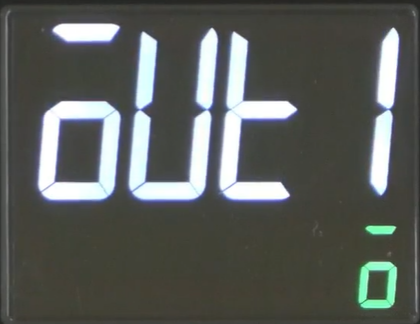

10			모드 키를 여러 번 눌러 [oUt1]을 표시한다

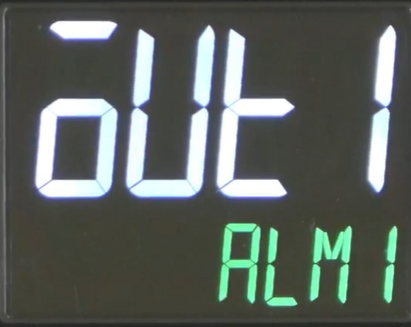

11			위쪽 키를 2회 눌러 [ALM1]로 변경한다

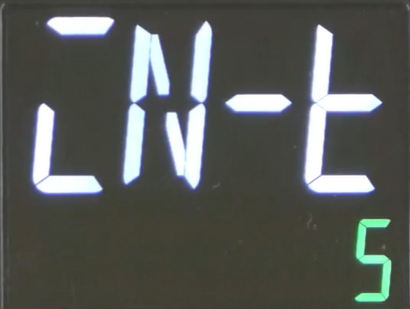

12			레벨 키를 1초 이상 길게 눌러 [iN-t]를 표시합니다(초기 설정 레벨)

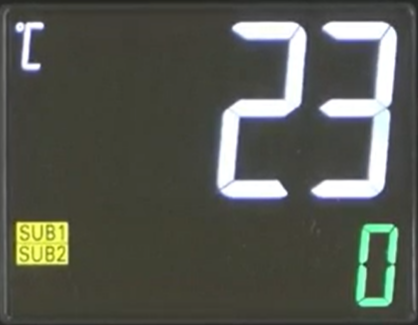

13			레벨 키를 1초 이상 길게 눌러 현재값을 표시합니다(운전 레벨)

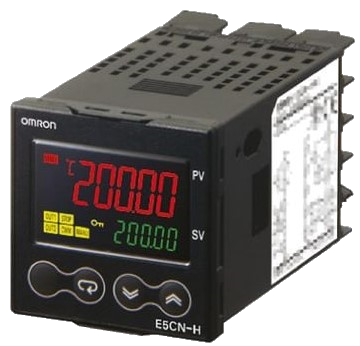

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -U, -B, -T, -H, -HT 부착 모델도 대상입니다)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
