【동영상】온도조절기(디지털 조절계) E5CC 등의 프로그램리스 통신 초기 설정 절차를 알려주세요. (PLC: 오므론 제품)

【동영상】온도조절기(디지털 조절계) E5CC 등의 프로그램리스 통신 초기 설정 절차를 알려주세요. (PLC: 오므론 제품)

【질문 상세】
온도 조절기 E5□C를 사용하여 프로그램리스 통신을 하고자 합니다. 통신 설정 레벨의 초기 설정 조작 절차를 알려주십시오.
※대상 시리즈: E5CC/E5EC/E5AC/E5GC/E5DC/E5CD/E5ED 시리즈의 통신 타입
(시리즈명 끝에 -B, -T가 붙은 제품도 대상입니다)

【상황/환경】
・오므론제 PLC 1대와 연결하고자 함
・PLC DM15000에서 사용

조건

온도 센서 배선 완료(입력 종별 설정 완료)

통신 기능 있음

연결 대수 1대

상위 기종 오므론 CS/CJ/CP 시리즈 　　　　　NJ 시리즈/NX1P

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


■ 조작 절차는 여기

	키 조작	표시	조작 내용
1	키 명칭		전원을 켠다

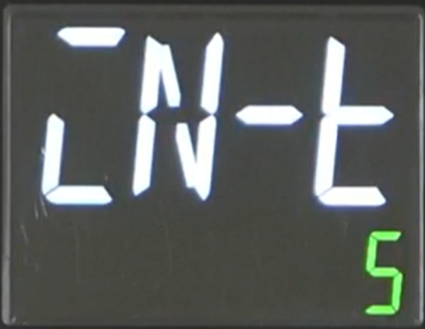

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다(초기 설정 레벨)

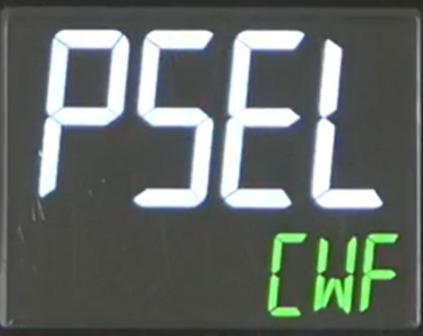

3			레벨 키를 1회 눌러 [PSEL]을 표시합니다(통신 설정 레벨)

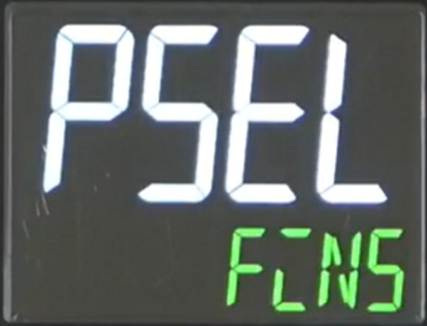

4			업 키를 여러 번 눌러 설정값을 [FiNS]로 변경합니다

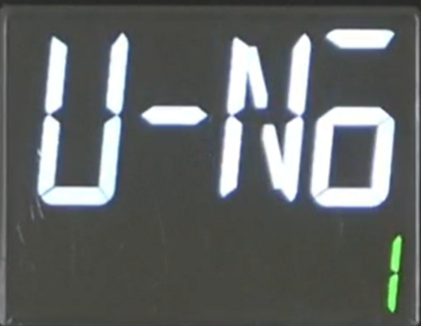

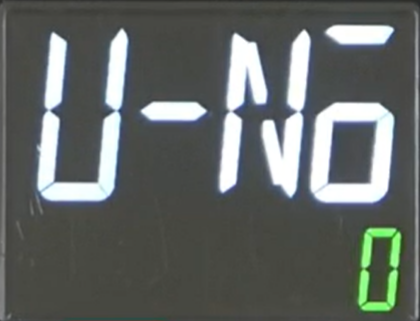

5			모드 키를 1회 눌러 [U-No]를 표시합니다
6			다운 키를 1회 눌러 설정값을 [0]으로 변경합니다

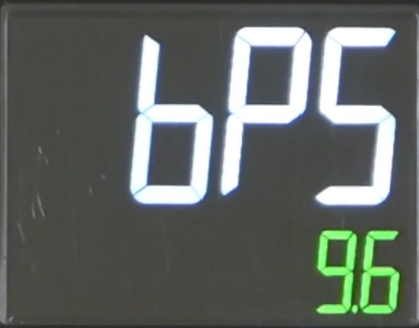

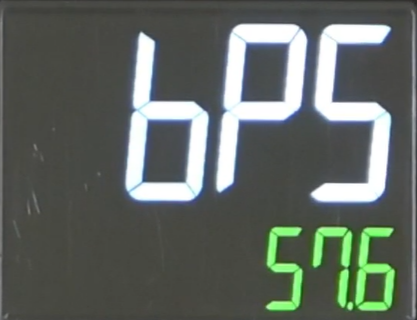

7			모드 키를 1회 눌러 [bPS]를 표시합니다
8			업 키를 여러 번 눌러 설정값을 [57.6]으로 변경합니다

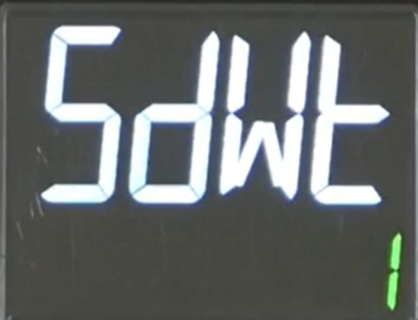

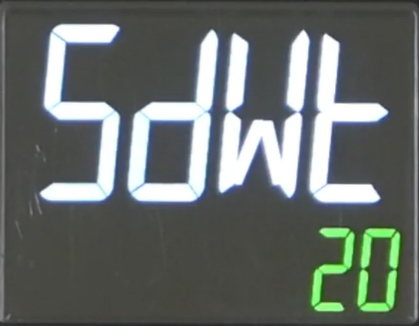

9			모드 키를 1회 눌러 [SdWt]를 표시한다
10			다운 키를 여러 번 또는 길게 눌러 설정값을 [1]로 변경합니다

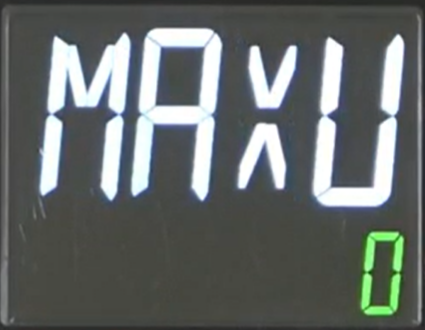

11			모드 키를 1회 눌러 [MAXU]를 표시한다 (이번에는 1대이므로 0으로 설정되어 있는지 확인)

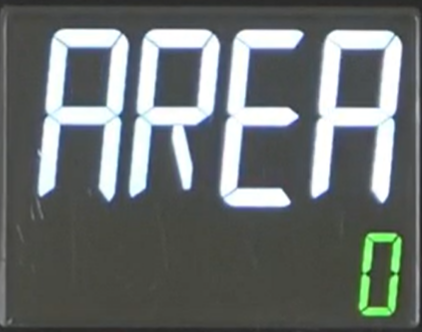

12			모드 키를 1회 눌러 [AREA]를 표시한다 (이번에는 DM을 사용하므로 0인지 확인)

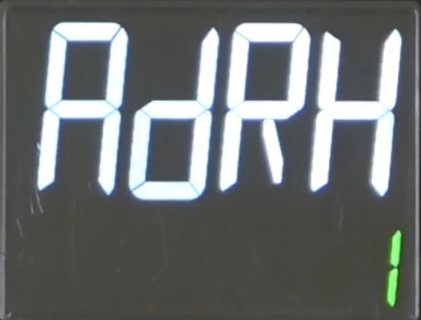

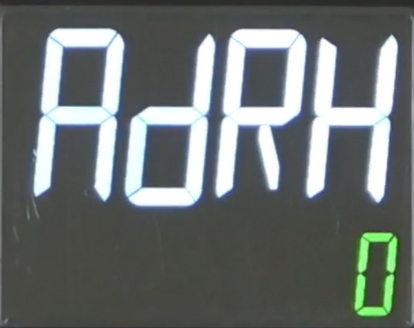

13			모드 키를 1회 눌러 [AdRH]를 표시한다
14			위쪽 키를 한 번 눌러 설정값을 [1]로 변경한다

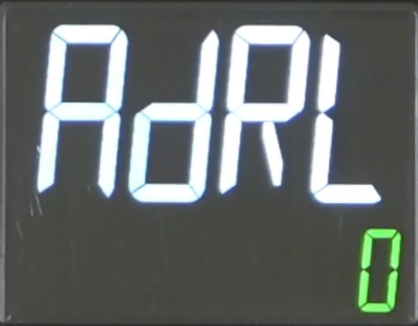

15			모드 키를 1회 눌러 [AdRL]을 표시합니다

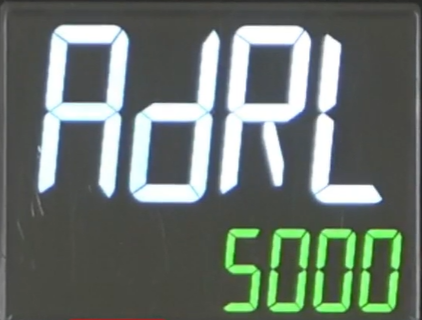

16			위쪽 키를 길게 눌러 설정값을 [5000]으로 변경합니다

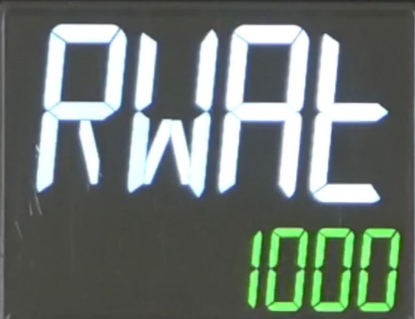

17			모드 키를 한 번 눌러 [RWAt]를 표시한다 (일반적으로 초기값 그대로 사용합니다. 1000으로 설정되어 있는지 확인)

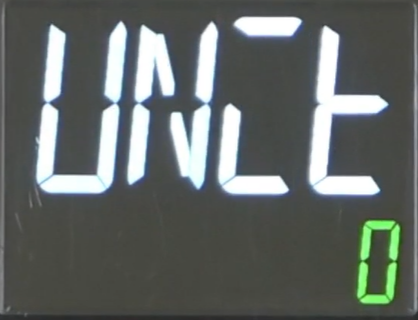

18			모드 키를 한 번 눌러 [UNit]을 표시합니다 (일반적으로 초기값 그대로 사용합니다. 0인지 확인)

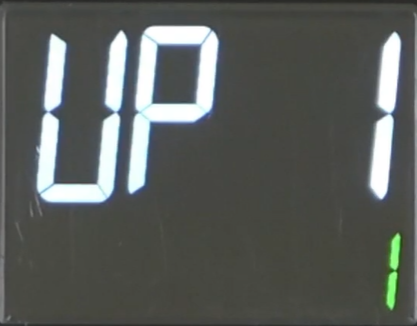

19			모드 키를 1회 눌러 [UP 1]을 표시합니다 (이번에는 초기값 그대로 합니다. 1인지 확인)
20			레벨 키를 1회 눌러 초기 설정 레벨로 복귀( [iN-t] 표시 )

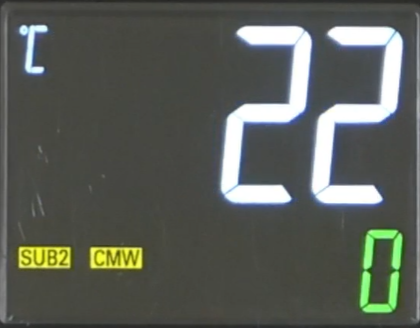

21			레벨 키를 길게 눌러 운전 레벨로 복귀( 현재값 표시 )

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 끝에 -B, -T가 붙은 모델도 포함)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
