ZP-L은 버튼 조작이나 외부 입력으로 뱅크를 전환할 수 있습니까?

Question

Accepted Answer

ZP-L은 BANK0~BANK3의 4가지 설정을 유지하며, 단축키, 외부 입력, 통신 등을 통해 전환이 가능합니다.
본 FAQ에서는 범용적인 단축키와 외부 입력에 의한 전환 방법을 소개합니다.

BANK 전환 대상이 되는 설정 항목은 다음과 같습니다.

BANK 전환 대상 설정 항목

High 임계값

낮은 임계값

제로 리셋 시 표시값

아날로그 스케일링

아날로그 스케일링 출력 스케일링 상한값

아날로그 스케일링 출력 스케일링 하한값

1. 단축키를 통한 BANK 전환 방법

모드		키 조작 (1 또는 2)	조작 내용

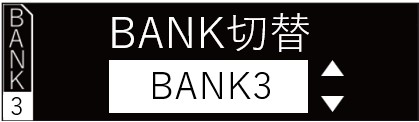

운전 화면 (운전 모드)	1	+	[MODE/ESC] 버튼 + [UP] 버튼을 동시에 1회 짧게 누릅니다	누를 때마다 BANK1→2→3→0→1··· 순서로 전환됩니다

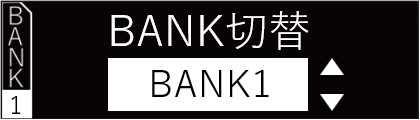

운전 화면 (운전 모드)	2	+	[MODE/ESC] 버튼 + [DOWN] 버튼을 동시에 1회 짧게 누릅니다	누를 때마다 BANK3→2→1→0→3··· 순서로 전환됩니다

※ 키 조작으로 [BANK 전환 잠금 중]으로 표시되는 경우, [입출력]-[입력 선택] 설정을 [외부 입력]→ [버튼] (초기값)으로 변경해 주십시오.

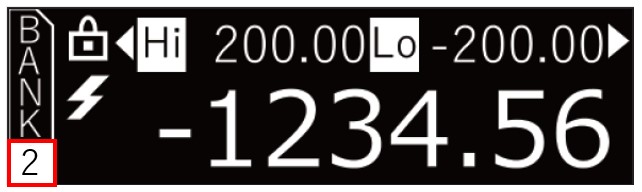

선택 중인 뱅크 번호는 운전 화면(운전 모드)에서 좌측 하단 숫자로 확인하실 수 있습니다.


２．외부 입력에서의 BANK 전환 방법

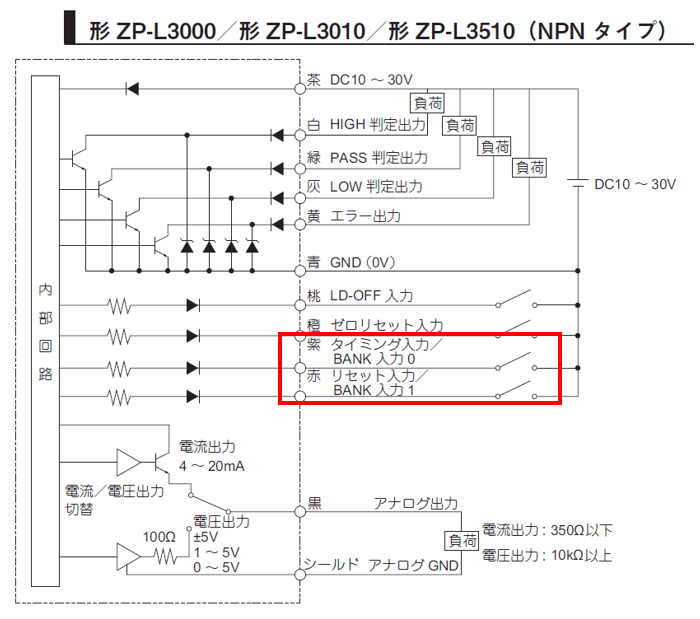

외부 입력(보라, 빨강)의 ON/OFF 조합으로 BANK0~3 전환이 가능합니다.

외부 입력의 BANK 전환을 사용하려면 아래 2가지 설정 변경이 필요합니다.

① [입력 선택] : [버튼] → [외부 입력]
② [외부 입력] : [타이밍] → [BANK]

■설정 절차

설정 개요		키 조작	조작 내용	조작 후 화면 이미지
① [입력 선택] [버튼]→[외부 입력]으로 변경	1		전원을 켠다
	2		MODE/ESC 버튼을 1회 눌러 [기본 설정 모드]로 전환한다
	3		DOWN 버튼을 5회 눌러 [상세 설정]을 표시한다
	4		ZERO/SET 버튼을 1회 눌러 [상세 설정 모드]로 전환합니다.
	5		RIGHT 버튼을 1회 눌러 [입출력]을 표시합니다
	6		ZERO/SET 버튼을 1회 누르고, DOWN 버튼을 4회 눌러 [입력 선택]을 표시합니다.
	7		ZERO/SET 버튼을 1회 누르고, RIGHT 버튼을 눌러 [버튼]→[외부 입력]으로 변경합니다.
	8		ZERO/SET 버튼을 1회 눌러 설정을 확정합니다
② [외부 입력] [타이밍]→[BANK]로 변경	9		DOWN 버튼을 한 번 눌러 [외부 입력]을 표시합니다.
	10		ZERO/SET 버튼을 1회 누르고, RIGHT 버튼을 눌러 [타이밍]→[BANK]로 변경합니다
	11		ZERO/SET 버튼을 한 번 눌러 설정을 확정합니다.
	12		MODE/ESC 버튼을 3번 눌러 [운전 모드]로 돌아가기
