ZP-L에서 측정값에 대해 아날로그 출력값을 변경하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
ZP-L에서 측정값에 대해 아날로그 출력값을 변경하는 방법을 알려주세요.
[아날로그 출력 스케일링] 기능에서 [상한값]과 [하한값]의 설정값을 변경함으로써 아날로그 출력 값을 변경할 수 있습니다.
예를 들어, ZP-LS100(측정 거리 100mm±35mm)을 사용하여 -20~+20의 측정값에 대해 4-20mA의 아날로그 출력을 내보내는 경우의 설정 방법을 설명합니다.
■설정 변경 예시
| 초기값 | 변경 후 | |||||||||||

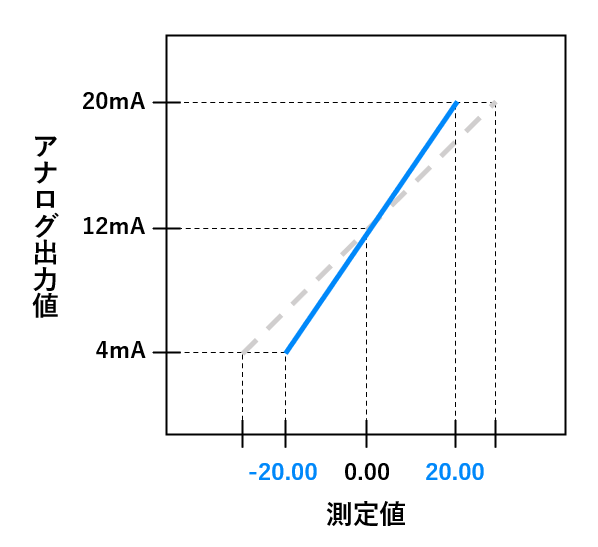

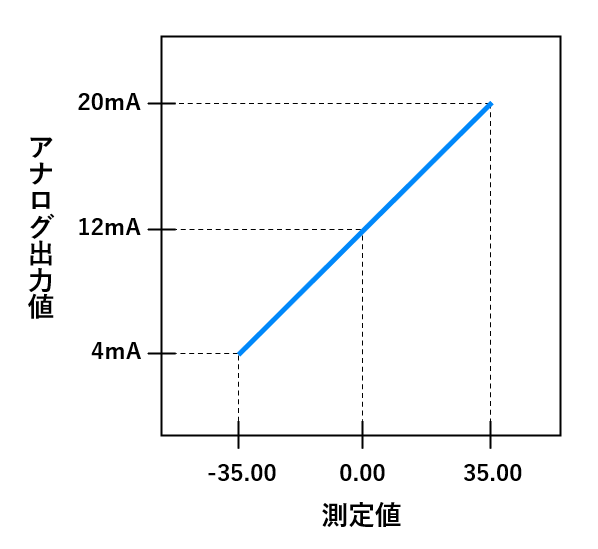

| 측정값이 [-35.00]일 때 4mA, [35.00]일 때 20mA 출력 | 측정값이 [-20.00]일 때 4mA, [20.00]일 때 20mA를 출력하도록 변경 | 설정 내용 | ||||||||||
| ||||||||||||
■설정 조작 절차
| 설정 개요 | 키 조작 | 조작 내용 | 조작 후 화면 이미지 | |
[운전 모드] | 1 | 전원을 켠다 | ||
| 2 | MODE/ESC 버튼을 1회 눌러 [기본 설정 모드]로 전환한다 | |||
| 3 | DOWN 버튼을 5회 눌러 [상세 설정]을 표시한다 | |||
| 4 | ZERO/SET 버튼을 1회 눌러 [상세 설정 모드]로 전환합니다 | |||
| [스케일링 설정]을 ON으로 설정 | 5 | ZERO/SET 버튼을 1회 눌러 [평균 횟수]를 표시합니다. | ||

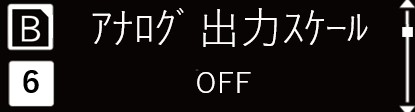

| 6 | DOWN 버튼을 2회 눌러 [아날로그 출력 스케일]을 표시합니다 | |||

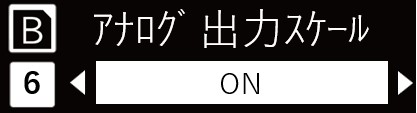

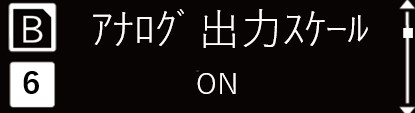

| 7 | ZERO/SET 버튼을 1회 누르고, RIGHT 버튼을 1회 눌러 [ON]으로 설정합니다. | |||
| 8 | ZERO/SET 버튼을 1회 눌러 설정을 확정합니다 | |||

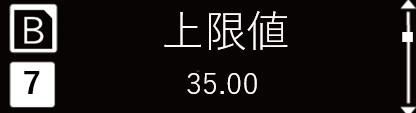

| [상한값]을 [35.00]→[20.00]으로 변경합니다 | 9 | DOWN 버튼을 1회 눌러 [상한값]을 표시합니다. | ||

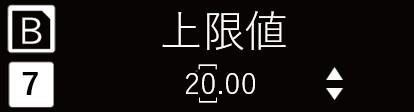

| 10 | ZERO/SET 버튼을 1회 누르고 커서 버튼을 눌러 [35.00]→[20.00]으로 변경합니다. | |||

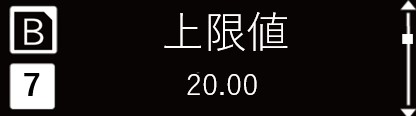

| 11 | ZERO/SET 버튼을 1회 눌러 설정을 확정합니다 | |||

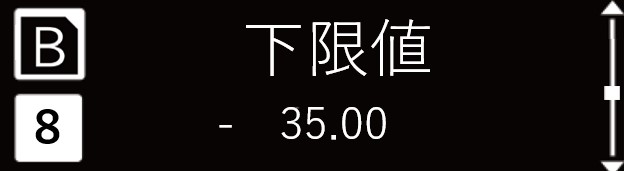

| [하한값]을 [-35.00]→[-20.00]로 변경합니다 | 12 | DOWN 버튼을 1회 눌러 [하한값]을 표시합니다. | ||

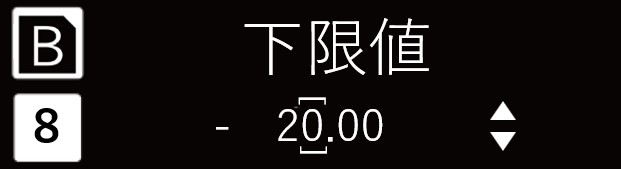

| 13 | ZERO/SET 버튼을 1회 누르고 커서 버튼을 눌러 [-35.00]→[-20.00]으로 변경합니다. | |||

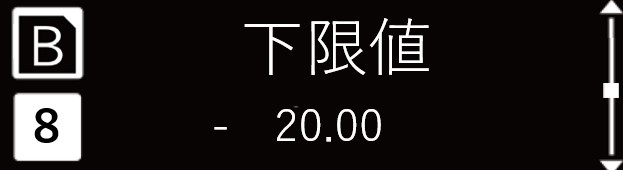

| 14 | ZERO/SET 버튼을 1회 눌러 설정을 확정합니다. | |||
| 15 | MODE/ESC 버튼을 3회 눌러 [운전 모드]로 돌아갑니다 |
■설정이 올바르게 되었는지 확인하고 싶은 경우
| 개요 | 키 조작 | 조작 내용 | 조작 후 화면 이미지 | |
[운전 모드]에서 | 1 | [운전 화면(운전 모드)] 표시 | ||

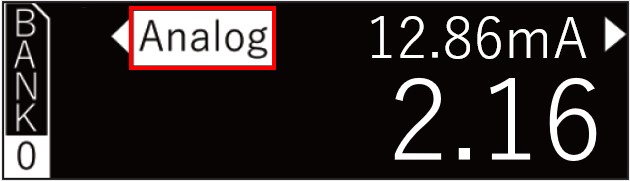

| 2 | RIGHT LEFT 버튼을 눌러 [Analog]를 표시합니다 | |||
