E3AS-HF는 검출값에 대한 전류 출력 범위(4-20mA)를 변경할 수 있습니까?

E3AS-HF는 검출값에 대한 전류 출력 범위(4-20mA)를 변경할 수 있습니까?

스케일링 기능을 사용하여 임의의 검출값에 대해 4-20mA를 출력할 수 있습니다.

	스케일링 초기값	변경 예시 1	변경 예 2

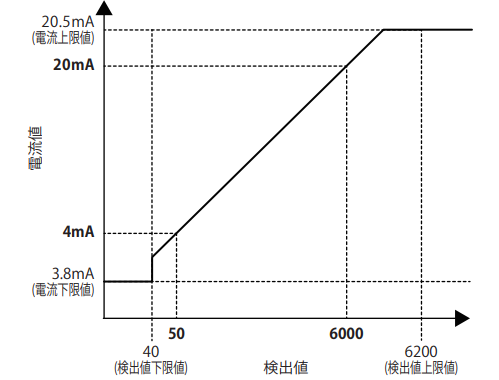

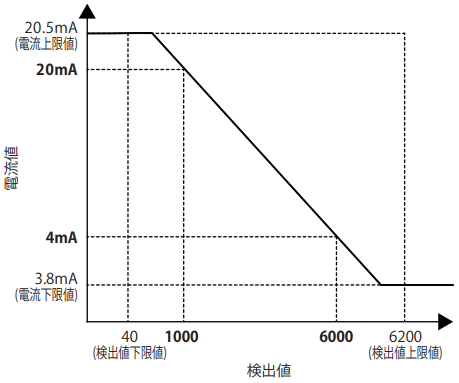

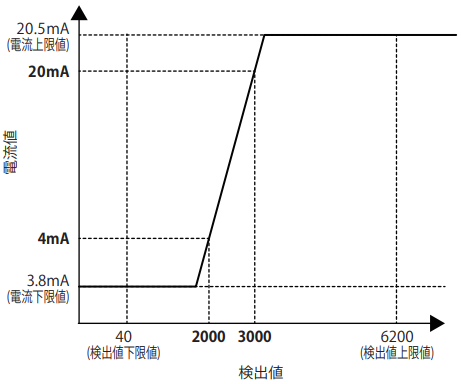

동작	검출값 50mm~6000mm에 대해 4-20mA 출력	검출값 2000mm~3000mm에 대해 4-20mA 출력	검출값 1000mm 시 20mA, 6000mm 시 4mA 출력
이미지
[전류 스케일링 Low] (4mA) 설정값	50mm	2000mm	6000mm
[전류 스케일링 High] (20mA) 설정값	6000mm	3000mm	1000mm

스케일링 설정은 (1) 수동과 (2) 티칭 두 가지 방법이 있습니다.

(1) 수동으로 설정하는 경우의 절차
[출력 2 모드]를 [전류]로 설정하고, [전류 스케일링 Low] (4mA 시 검출값)과 [전류 스케일링 High] (20mA 시 검출값)을 각각 원하는 값으로 설정합니다.
예를 들어, 검출값 2000~3000에 대해 4-20mA를 출력시키고자 하는 경우의 절차를 설명합니다.

■ 조작 절차

		키 조작	조작 내용	조작 후 화면 이미지
메인 화면 → 메뉴 설정 화면 로 이동	1		전원을 켠다
	2		DOWN 버튼을 3초간 길게 눌러 메뉴 설정 화면으로 이동
[출력 2 모드]를 [전류]로 설정	3		DOWN 버튼을 여러 번 눌러 [출력 2 모드]를 표시한다
	4		TEACH 버튼을 1회 누르고, DOWN 버튼을 2회 눌러 [전류]를 표시합니다
	5		TEACH 버튼을 1회 눌러 설정을 확정한다
[스케일링]을 [수동]으로 설정	6		DOWN 버튼을 눌러 [mA 스케일링]이 [수동]으로 설정되어 있는지 확인합니다
[전류 스케일링 Low] (4mA 시의 검출값) 설정	7		DOWN 버튼을 1회 눌러 [4mA 거리]를 표시합니다
	8		TEACH 버튼을 1회 누르고, UP 버튼으로 4mA에서 출력하고자 하는 검출값(예: 2000mm)을 설정한다 *1
	9		TEACH 버튼을 1회 눌러 설정을 확정합니다
[전류 스케일링 High] (20mA 시 검출값) 설정	10		DOWN 버튼을 1회 눌러 [20mA 거리]를 표시합니다
	11		TEACH 버튼을 1회 누르고 DOWN 버튼으로 20mA에서 출력하고자 하는 검출값(예: 3000mm)을 설정합니다 *1
	12		TEACH 버튼을 1회 눌러 설정을 확정한다
메인 화면으로 돌아가기	13		DOWN 버튼을 3초간 길게 눌러 메인 화면으로 돌아갑니다

*1 수치 설정은 UP 또는 DOWN 버튼을 길게 눌러 빠르게 조정할 수 있습니다.

(참고) 메인 화면에서 전류값을 확인하고 싶은 경우

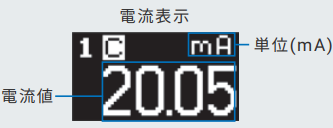

[표시] 설정을 [전류]로 변경하면 전류값 확인이 가능합니다.

(2) 티칭으로 설정하는 경우의 흐름
[출력 2 모드]를 [전류]로, [mA 스케일링]을 [티칭]으로 설정한 후 실제 워크를 감지하여 티칭을 실시합니다.
예를 들어, 검출값 2000mm~3000mm에 대해 4-20mA를 출력하는 경우의 절차를 설명합니다.

■ 조작 절차

		조작	조작 내용	작업 후 화면 이미지
메인 화면 → 메뉴 설정 화면 이동	1	―	전원을 켠다
	2		DOWN 버튼을 3초간 길게 눌러 메뉴 설정 화면으로 이동
출력 2 모드를 전류로 설정	3		DOWN 버튼을 여러 번 눌러 [출력 2 모드]를 표시한다
	4		TEACH 버튼을 1회 누른 후, UP 또는 DOWN 버튼을 여러 번 눌러 [전류]를 표시합니다.
	5		TEACH 버튼을 1회 눌러 설정을 확정한다
스케일링을 티치로 설정	6		DOWN 버튼을 눌러 [mA 스케일링]을 표시합니다
	7		TEACH 버튼을 1회 누른 후, UP 또는 DOWN 버튼을 1회 눌러 [티치]를 표시합니다
	8		TEACH 버튼을 1회 누르면 티칭 화면으로 전환됩니다

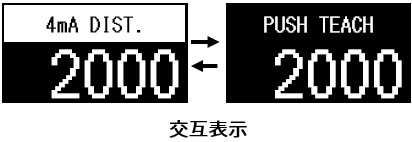

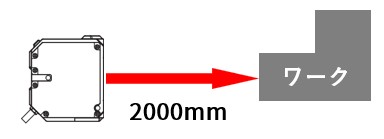

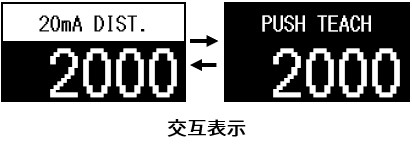

4mA의 검출값을 설정한다	9		4mA로 출력하고자 하는 위치(예: 2000mm)에 워크를 설정합니다

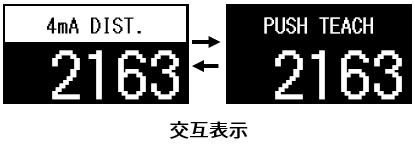

	10		티치 버튼을 짧게 누릅니다(25ms 이상 1초 이하)

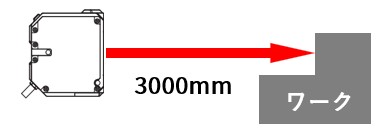

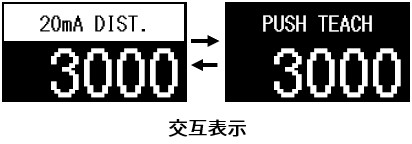

20mA의 검출값 설정	11		20mA로 출력시키고 싶은 위치(예: 3000mm)에 워크를 설정한다
	12		Teach 버튼을 짧게 누릅니다(25ms 이상 1초 이하)
메인 화면으로 돌아가기	13	―	「성공」 표시 후 자동으로 메인 화면으로 복귀
