로드셀의 출력을 직류 아날로그 신호(DC4~20mA, DC1~5V 등)로 변환하는 장치가 있습니까?

Question

Accepted Answer

로드셀의 출력을 직류 아날로그 신호(DC4~20mA, DC1~5V 등)로 변환하는 장치가 있습니까? 다음과 같은 방법이 있습니다. 1. 로드셀 변환기를 사용한다. (K3FK-G/GS 시리즈) 2. 디지털 패널 미터의 리니어 출력을 사용한다. (K3HB-VLC-L□) 자세한 내용은 아래 표를 참조하십시오. (표1) 로드셀 출력을 직류 아날로그 신호로 변환하는 방법 변환 방법 해설 1 로드셀 변환기를 사용한다. 〔개요〕 로드셀 변환기를 사용하여 로드셀의 신호(mV)를 아날로그 전압 또는 아날로그 전류 신호로 변환할 수 있습니다. K3FK-G, K3FK-GS 시리즈를 검토해 주십시오. ( 표 2) 로드셀 변환기 K3FK-G/GS 시리즈를 참조하십시오.) 또한 절연 기능이 있는 K3FK-GS 시리즈를 사용하면 기기를 절연할 수 있습니다. 2 디지털 패널 미터의 선형 출력을 사용한다. 〔개요〕 K3HB-V 시리즈를 사용하여 로드셀 신호(mV)를 아날로그 전압 또는 아날로그 전류 신호로 변환할 수 있습니다. 또한, 표시 기능이 있으므로 입력된 로드셀 신호를 임의의 값으로 변환하여 표시할 수 있습니다. 또한 설정으로 선형 출력 범위를 임의로 설정할 수 있습니다. 선형 출력 기능이 있는 K3HB-V 시리즈를 검토해 주십시오. ((표4) 디지털 패널 미터 K3HB-VLC-L□ 를 참조하십시오.) (표 2) 로드셀 변환기 K3FK-G/GS 시리즈 ● 형식 기준 비절연형 K3FK-G-①②-③ 절연 포함 K3FK-GS- ① ②-③④ 〔판매점 귀하〕 신호 변환기는 형식 등록이 없어도 카탈로그 기재 형식 기준에 부합하면 주문할 수 있습니다. 준비에 필요한 상품 코드 등을 공장에 확인하고 주문서를 발행해 주십시오. 전체 형식 및 각 지정 사항은 비고란에 기입해 주십시오. 항목 사양 ① 결합하는 로드셀 1: 1mV/V *1 12 ：1.25mV/V *1 15 ：1.5mV/V *1 2: 2mV/V *1 3: 3mV/V *1 4：4mV/V*1 5：5mV/V*1 6：10mV/V*1 7: 20mV/V*1 0: 기타 *2 ② 출력 신호 ・전류 출력 A : DC 4~20mA B : DC 2~10mA C : DC1~5mA D : DC0~20mA E : DC0~16mA F : DC 0~10mA G : DC 0~1mA Z ：지정 전류 범위 (DC 0~20mA 범위) ・전압 출력 1 ：DC0～ 10mV 2 : DC0~100mV 3 : DC 0~1V 4 : DC 0~10V 5 : DC 0~5V 6 ：DC1～ 5V 4W: DC -10~+10V 5W: DC -5~+5V 0 : 지정 전압 범위 (DC－10～＋12V 범위) ③ 전원 전압 ・AC 전원 B : AC100V C : AC110V D : AC115V F : AC120V G : AC200V H : AC220V J : AC240V ・DC 전원 R : DC24V ④ 추가 코드 /K : 고속 응답형 약 25ms (교류 전원, K3FK-GS 전용) *1 로드셀 인가 전압은 공장 출하 시 5V로 조정되어 있습니다. 5V 이외를 요청하시는 경우, DC 2~10V 범위에서 지정해 주십시오. 지정된 전압으로 조정하여 출고해 드립니다. *2 조합할 로드셀의 정격 출력(1~20mV/V 범위)과 인가 전압(DC 2~10V 범위)을 지정해 주십시오. 단, 본 기기 입력 전압이 3mV 이상이 되는 범위로 제한됩니다. 입력 전압 = 로드셀에 인가되는 전압 × 로드셀의 정격 출력 예: 로드셀 사양: 정격 출력: 2mV/V, 인가 전압: 5V ⇒ 입력 전압 계산: 2mV/V X 5V = 10mV (표 3) K3FK-G/GS 시리즈 형식 예 입력 사양 (로드셀) 출력 신호 형식 절연 없음 절연 있음 1mV/V DC 4~20mA K3FK-G-1A-B K3FK-G-1A-C K3FK-G-1A-D K3FK-G-1A-F K3FK-G-1A-G K3FK-G-1A-H K3FK-G-1A-J K3FK-G-1A-R K3FK-GS-1A-B K3FK-GS-1A-C K3FK-GS-1A-D K3FK-GS-1A-F K3FK-GS-1A-G K3FK-GS-1A-H K3FK-GS-1A-J K3FK-GS-1A-R 1mV/V DC0~1V K3FK-G-13-B K3FK-G-13-C K3FK-G-13-D K3FK-G-13-F K3FK-G-13-G K3FK-G-13-H K3FK-G-13-J K3FK-G-13-R K3FK-GS-13-B K3FK-GS-13-C K3FK-GS-13-D K3FK-GS-13-F K3FK-GS-13-G K3FK-GS-13-H K3FK-GS-13-J K3FK-GS-13-R 1mV/V DC0~10V K3FK-G-14-B K3FK-G-14-C K3FK-G-14-D K3FK-G-14-F K3FK-G-14-G K3FK-G-14-H K3FK-G-14-J K3FK-G-14-R K3FK-GS-14-B K3FK-GS-14-C K3FK-GS-14-D K3FK-GS-14-F K3FK-GS-14-G K3FK-GS-14-H K3FK-GS-14-J K3FK-GS-14-R 1mV/V DC0~5V K3FK-G-15-B K3FK-G-15-C K3FK-G-15-D K3FK-G-15-F K3FK-G-15-G K3FK-G-15-H K3FK-G-15-J K3FK-G-15-R K3FK-GS-15-B K3FK-GS-15-C K3FK-GS-15-D K3FK-GS-15-F K3FK-GS-15-G K3FK-GS-15-H K3FK-GS-15-J K3FK-GS-15-R 1mV/V DC-10~+10V K3FK-G-14W-B K3FK-G-14W-C K3FK-G-14W-D K3FK-G-14W-F K3FK-G-14W-G K3FK-G-14W-H K3FK-G-14W-J K3FK-G-14W-R K3FK-GS-14W-B K3FK-GS-14W-C K3FK-GS-14W-D K3FK-GS-14W-F K3FK-GS-14W-G K3FK-GS-14W-H K3FK-GS-14W-J K3FK-GS-14W-R 1.5mV/V DC4~20mA K3FK-G-15A-B K3FK-G-15A-C K3FK-G-15A-D K3FK-G-15A-F K3FK-G-15A-G K3FK-G-15A-H K3FK-G-15A-J K3FK-G-15A-R K3FK-GS-15A-B K3FK-GS-15A-C K3FK-GS-15A-D K3FK-GS-15A-F K3FK-GS-15A-G K3FK-GS-15A-H K3FK-GS-15A-J K3FK-GS-15A-R 1.5mV/V DC0~1V K3FK-G-153-B K3FK-G-153-C K3FK-G-153-D K3FK-G-153-F K3FK-G-153-G K3FK-G-153-H K3FK-G-153-J K3FK-G-153-R K3FK-GS-153-B K3FK-GS-153-C K3FK-GS-153-D K3FK-GS-153-F K3FK-GS-153-G K3FK-GS-153-H K3FK-GS-153-J K3FK-GS-153-R 1.5mV/V DC0~10V K3FK-G-154-B K3FK-G-154-C K3FK-G-154-D K3FK-G-154-F K3FK-G-154-G K3FK-G-154-H K3FK-G-154-J K3FK-G-154-R K3FK-GS-154-B K3FK-GS-154-C K3FK-GS-154-D K3FK-GS-154-F K3FK-GS-154-G K3FK-GS-154-H K3FK-GS-154-J K3FK-GS-154-R 1.5mV/V DC0~5V K3FK-G-155-B K3FK-G-155-C K3FK-G-155-D K3FK-G-155-F K3FK-G-155-G K3FK-G-155-H K3FK-G-155-J K3FK-G-155-R K3FK-GS-155-B K3FK-GS-155-C K3FK-GS-155-D K3FK-GS-155-F K3FK-GS-155-G K3FK-GS-155-H K3FK-GS-155-J K3FK-GS-155-R 1.5mV/V DC-10~+10V K3FK-G-154W-B K3FK-G-154W-C K3FK-G-154W-D K3FK-G-154W-F K3FK-G-154W-G K3FK-G-154W-H K3FK-G-154W-J K3FK-G-154W-R K3FK-GS-154W-B K3FK-GS-154W-C K3FK-GS-154W-D K3FK-GS-154W-F K3FK-GS-154W-G K3FK-GS-154W-H K3FK-GS-154W-J K3FK-GS-154W-R 2mV/V DC0~1V K3FK-G-23-B K3FK-G-23-C K3FK-G-23-D K3FK-G-23-F K3FK-G-23-G K3FK-G-23-H K3FK-G-23-J K3FK-G-23-R K3FK-GS-23-B K3FK-GS-23-C K3FK-GS-23-D K3FK-GS-23-F K3FK-GS-23-G K3FK-GS-23-H K3FK-GS-23-J K3FK-GS-23-R 2mV/V DC0~10V K3FK-G-24-B K3FK-G-24-C K3FK-G-24-D K3FK-G-24-F K3FK-G-24-G K3FK-G-24-H K3FK-G-24-J K3FK-G-24-R K3FK-GS-24-B K3FK-GS-24-C K3FK-GS-24-D K3FK-GS-24-F K3FK-GS-24-G K3FK-GS-24-H K3FK-GS-24-J K3FK-GS-24-R 2mV/V DC0~5V K3FK-G-25-B K3FK-G-25-C K3FK-G-25-D K3FK-G-25-F K3FK-G-25-G K3FK-G-25-H K3FK-G-25-J K3FK-G-25-R K3FK-GS-25-B K3FK-GS-25-C K3FK-GS-25-D K3FK-GS-25-F K3FK-GS-25-G K3FK-GS-25-H K3FK-GS-25-J K3FK-GS-25-R 2mV/V DC-10~+10V K3FK-G-24W-B K3FK-G-24W-C K3FK-G-24W-D K3FK-G-24W-F K3FK-G-24W-G K3FK-G-24W-H K3FK-G-24W-J K3FK-G-24W-R K3FK-GS-24W-B K3FK-GS-24W-C K3FK-GS-24W-D K3FK-GS-24W-F K3FK-GS-24W-G K3FK-GS-24W-H K3FK-GS-24W-J K3FK-GS-24W-R 3mV/V DC4~20mA K3FK-G-3A-B K3FK-G-3A-C K3FK-G-3A-D K3FK-G-3A-F K3FK-G-3A-G K3FK-G-3A-H K3FK-G-3A-J K3FK-G-3A-R K3FK-GS-3A-B K3FK-GS-3A-C K3FK-GS-3A-D K3FK-GS-3A-F K3FK-GS-3A-G K3FK-GS-3A-H K3FK-GS-3A-J K3FK-GS-3A-R 3mV/V <td

변환 방법		해설

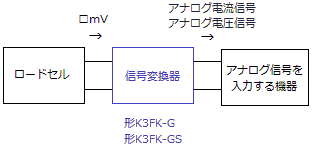

1	로드셀 변환기를 사용한다.	〔개요〕 로드셀 변환기를 사용하여 로드셀의 신호(mV)를 아날로그 전압 또는 아날로그 전류 신호로 변환할 수 있습니다. K3FK-G, K3FK-GS 시리즈를 검토해 주십시오. ( 표 2) 로드셀 변환기 K3FK-G/GS 시리즈를 참조하십시오.) 또한 절연 기능이 있는 K3FK-GS 시리즈를 사용하면 기기를 절연할 수 있습니다.

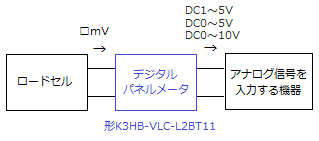

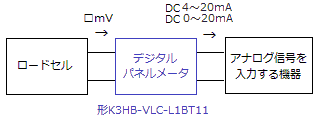

2	디지털 패널 미터의 선형 출력을 사용한다.	〔개요〕 K3HB-V 시리즈를 사용하여 로드셀 신호(mV)를 아날로그 전압 또는 아날로그 전류 신호로 변환할 수 있습니다. 또한, 표시 기능이 있으므로 입력된 로드셀 신호를 임의의 값으로 변환하여 표시할 수 있습니다. 또한 설정으로 선형 출력 범위를 임의로 설정할 수 있습니다. 선형 출력 기능이 있는 K3HB-V 시리즈를 검토해 주십시오. ((표4)　디지털 패널 미터　K3HB-VLC-L□　를 참조하십시오.)

항목		사양
①	결합하는 로드셀	1: 1mV/V 1 12 ：1.25mV/V　1　 15 ：1.5mV/V　1　 2: 2mV/V 1　 3: 3mV/V *1	4：4mV/V1 5：5mV/V1 6：10mV/V1 7: 20mV/V1 0: 기타 *2
②	출력 신호	・전류 출력 A : DC 4~20mA B : DC 2~10mA C : DC1~5mA D : DC0~20mA E : DC0~16mA F : DC 0~10mA G : DC 0~1mA Z ：지정 전류 범위 　(DC 0~20mA 범위)	・전압 출력 1 ：DC0～ 10mV 2 : DC0~100mV 3 : DC 0~1V 4 : DC 0~10V 5 : DC 0~5V 6 ：DC1～ 5V 4W: DC -10~+10V 5W: DC -5~+5V 0 : 지정 전압 범위 　(DC－10～＋12V 범위)
③	전원 전압	・AC 전원 B : AC100V C : AC110V D : AC115V F : AC120V G : AC200V H : AC220V J : AC240V	・DC 전원 R : DC24V
④	추가 코드	/K : 고속 응답형 약 25ms (교류 전원, K3FK-GS 전용)

입력 사양 (로드셀)	출력 신호	형식
입력 사양 (로드셀)	출력 신호	절연 없음	절연 있음
1mV/V	DC 4~20mA	K3FK-G-1A-B K3FK-G-1A-C K3FK-G-1A-D K3FK-G-1A-F K3FK-G-1A-G K3FK-G-1A-H K3FK-G-1A-J K3FK-G-1A-R	K3FK-GS-1A-B K3FK-GS-1A-C K3FK-GS-1A-D K3FK-GS-1A-F K3FK-GS-1A-G K3FK-GS-1A-H K3FK-GS-1A-J K3FK-GS-1A-R
1mV/V	DC0~1V	K3FK-G-13-B K3FK-G-13-C K3FK-G-13-D K3FK-G-13-F K3FK-G-13-G K3FK-G-13-H K3FK-G-13-J K3FK-G-13-R	K3FK-GS-13-B K3FK-GS-13-C K3FK-GS-13-D K3FK-GS-13-F K3FK-GS-13-G K3FK-GS-13-H K3FK-GS-13-J K3FK-GS-13-R
1mV/V	DC0~10V	K3FK-G-14-B K3FK-G-14-C K3FK-G-14-D K3FK-G-14-F K3FK-G-14-G K3FK-G-14-H K3FK-G-14-J K3FK-G-14-R	K3FK-GS-14-B K3FK-GS-14-C K3FK-GS-14-D K3FK-GS-14-F K3FK-GS-14-G K3FK-GS-14-H K3FK-GS-14-J K3FK-GS-14-R
1mV/V	DC0~5V	K3FK-G-15-B K3FK-G-15-C K3FK-G-15-D K3FK-G-15-F K3FK-G-15-G K3FK-G-15-H K3FK-G-15-J K3FK-G-15-R	K3FK-GS-15-B K3FK-GS-15-C K3FK-GS-15-D K3FK-GS-15-F K3FK-GS-15-G K3FK-GS-15-H K3FK-GS-15-J K3FK-GS-15-R
1mV/V	DC-10~+10V	K3FK-G-14W-B K3FK-G-14W-C K3FK-G-14W-D K3FK-G-14W-F K3FK-G-14W-G K3FK-G-14W-H K3FK-G-14W-J K3FK-G-14W-R	K3FK-GS-14W-B K3FK-GS-14W-C K3FK-GS-14W-D K3FK-GS-14W-F K3FK-GS-14W-G K3FK-GS-14W-H K3FK-GS-14W-J K3FK-GS-14W-R
1.5mV/V	DC4~20mA	K3FK-G-15A-B K3FK-G-15A-C K3FK-G-15A-D K3FK-G-15A-F K3FK-G-15A-G K3FK-G-15A-H K3FK-G-15A-J K3FK-G-15A-R	K3FK-GS-15A-B K3FK-GS-15A-C K3FK-GS-15A-D K3FK-GS-15A-F K3FK-GS-15A-G K3FK-GS-15A-H K3FK-GS-15A-J K3FK-GS-15A-R
1.5mV/V	DC0~1V	K3FK-G-153-B K3FK-G-153-C K3FK-G-153-D K3FK-G-153-F K3FK-G-153-G K3FK-G-153-H K3FK-G-153-J K3FK-G-153-R	K3FK-GS-153-B K3FK-GS-153-C K3FK-GS-153-D K3FK-GS-153-F K3FK-GS-153-G K3FK-GS-153-H K3FK-GS-153-J K3FK-GS-153-R
1.5mV/V	DC0~10V	K3FK-G-154-B K3FK-G-154-C K3FK-G-154-D K3FK-G-154-F K3FK-G-154-G K3FK-G-154-H K3FK-G-154-J K3FK-G-154-R	K3FK-GS-154-B K3FK-GS-154-C K3FK-GS-154-D K3FK-GS-154-F K3FK-GS-154-G K3FK-GS-154-H K3FK-GS-154-J K3FK-GS-154-R
1.5mV/V	DC0~5V	K3FK-G-155-B K3FK-G-155-C K3FK-G-155-D K3FK-G-155-F K3FK-G-155-G K3FK-G-155-H K3FK-G-155-J K3FK-G-155-R	K3FK-GS-155-B K3FK-GS-155-C K3FK-GS-155-D K3FK-GS-155-F K3FK-GS-155-G K3FK-GS-155-H K3FK-GS-155-J K3FK-GS-155-R
1.5mV/V	DC-10~+10V	K3FK-G-154W-B K3FK-G-154W-C K3FK-G-154W-D K3FK-G-154W-F K3FK-G-154W-G K3FK-G-154W-H K3FK-G-154W-J K3FK-G-154W-R	K3FK-GS-154W-B K3FK-GS-154W-C K3FK-GS-154W-D K3FK-GS-154W-F K3FK-GS-154W-G K3FK-GS-154W-H K3FK-GS-154W-J K3FK-GS-154W-R
2mV/V	DC0~1V	K3FK-G-23-B K3FK-G-23-C K3FK-G-23-D K3FK-G-23-F K3FK-G-23-G K3FK-G-23-H K3FK-G-23-J K3FK-G-23-R	K3FK-GS-23-B K3FK-GS-23-C K3FK-GS-23-D K3FK-GS-23-F K3FK-GS-23-G K3FK-GS-23-H K3FK-GS-23-J K3FK-GS-23-R
2mV/V	DC0~10V	K3FK-G-24-B K3FK-G-24-C K3FK-G-24-D K3FK-G-24-F K3FK-G-24-G K3FK-G-24-H K3FK-G-24-J K3FK-G-24-R	K3FK-GS-24-B K3FK-GS-24-C K3FK-GS-24-D K3FK-GS-24-F K3FK-GS-24-G K3FK-GS-24-H K3FK-GS-24-J K3FK-GS-24-R
2mV/V	DC0~5V	K3FK-G-25-B K3FK-G-25-C K3FK-G-25-D K3FK-G-25-F K3FK-G-25-G K3FK-G-25-H K3FK-G-25-J K3FK-G-25-R	K3FK-GS-25-B K3FK-GS-25-C K3FK-GS-25-D K3FK-GS-25-F K3FK-GS-25-G K3FK-GS-25-H K3FK-GS-25-J K3FK-GS-25-R
2mV/V	DC-10~+10V	K3FK-G-24W-B K3FK-G-24W-C K3FK-G-24W-D K3FK-G-24W-F K3FK-G-24W-G K3FK-G-24W-H K3FK-G-24W-J K3FK-G-24W-R	K3FK-GS-24W-B K3FK-GS-24W-C K3FK-GS-24W-D K3FK-GS-24W-F K3FK-GS-24W-G K3FK-GS-24W-H K3FK-GS-24W-J K3FK-GS-24W-R
3mV/V	DC4~20mA	K3FK-G-3A-B K3FK-G-3A-C K3FK-G-3A-D K3FK-G-3A-F K3FK-G-3A-G K3FK-G-3A-H K3FK-G-3A-J K3FK-G-3A-R	K3FK-GS-3A-B K3FK-GS-3A-C K3FK-GS-3A-D K3FK-GS-3A-F K3FK-GS-3A-G K3FK-GS-3A-H K3FK-GS-3A-J K3FK-GS-3A-R
3mV/V
