아날로그 전류 신호(DC4~20mA, DC0~20mA 등)를 아날로그 전압 신호(DC0~10V, DC0~5V, DC1~5V 등)로 변환하는 방법을 알려주세요.

아날로그 전류 신호(DC4~20mA, DC0~20mA 등)를 아날로그 전압 신호(DC0~10V, DC0~5V, DC1~5V 등)로 변환하는 방법을 알려주세요.

다음과 같은 방법이 있습니다.

다음과 같은 방법이 있습니다.

1. 션트 저항을 연결한다. (4~20mA를 1~5V로 변환하는 경우에만 해당)
2. 신호 변환기를 사용한다.
3. 온도 조절기(디지털 조절기)의 전송 출력을 사용한다.
4. 디지털 패널 미터의 선형 출력을 사용한다.

자세한 사항은 아래 표를 참조하십시오.

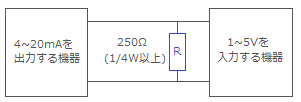

1. 션트 저항을 연결한다. (4~20mA를 1~5V로 변환하는 경우에만)
【4~20mA를 1~5V로 변환하는 경우에만】
〔개요〕
센서 등 4~20mA를 출력하는 기기에 250Ω(1/4W 이상) 저항을 연결합니다.
그 양단의 전압을 입력함으로써 1~5V로의 변환이 가능합니다.
단, 저항값 250Ω의 공차는 직접 출력 전압의 오차로 이어지므로 주의하십시오.
노이즈의 영향을 덜 받도록 하기 위해, 션트 저항은 "1~5V를 입력하는 기기" 측에 연결하십시오. 배선 케이블은 트위스트 페어 케이블을 사용하는 것을 권장합니다.
　

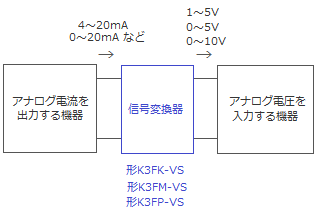

2. 신호 변환기를 사용한다.
〔개요〕
신호 변환기를 사용하여 4~20mA 등의 아날로그 전류 신호를 1~5V 등의 아날로그 전압 신호로 변환할 수 있습니다.
신호 변환기의 출력 사양에 따라 입력하는 전류 범위나 출력하는 전압 범위를 지정하는 것도 가능합니다.

K3FP-VS, K3FK-VS, K3FM-VS 시리즈를 검토해 주십시오.
(■신호 변환기 형식 예시를 참조하십시오.)

또한 절연형 K3FP-VS, K3FK-VS를 사용하면 기기를 절연할 수 있습니다.

〔조건〕
・신호 변환기의 입력 임피던스 < 아날로그 전류를 출력하는 기기의 허용 부하 저항

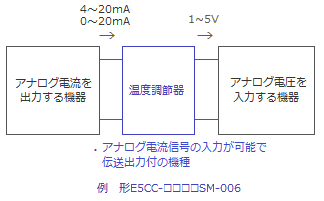

3. 온도 조절기(디지털 조절계)의 전송 출력을 사용한다.
〔개요〕
아날로그 입력이 가능하고 전송 출력이 있는 온도 조절기(디지털 조절계)를 사용하여 4~20mA 또는 0~20mA의 아날로그 전류 신호를 1~5V의 아날로그 전압 신호로 변환할 수 있습니다.
또한, 표시 기능이 있으므로 입력한 아날로그 전압 신호를 임의의 값으로 변환하여 표시할 수 있습니다.
E5CC-????SM-006 등을 검토해 주십시오.
(■온도 조절기 E5CC-????SM-006 형식 예 참조)

〔조건〕
・온도 조절기의 입력 임피던스 < 아날로그 전류를 출력하는 기기의 허용 부하 저항

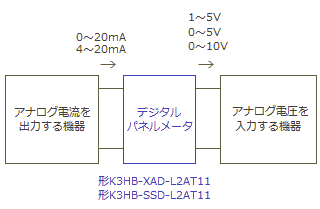

4. 디지털 패널 미터의 리니어 출력을 사용한다.
〔개요〕
K3HB-X 시리즈, K3HB-S 시리즈를 사용하여 4~20mA 또는 0~20mA 아날로그 전류 신호를 아날로그 전압 신호(1~5V, 0~5V, 0~10V)로 변환할 수 있습니다.
또한, 표시 기능이 있으므로 입력한 아날로그 전류 신호를 임의의 값으로 변환하여 표시할 수 있습니다.
선형 출력이 있는 K3HB-XAD-L2AT11 또는 K3HB-SSD-L2AT11을 검토해 주십시오.
(형식 뒤에 전원 전압을 지정해야 합니다.
AC100~240V 또는 AC/DC24V 중 선택하십시오.)

〔조건〕
디지털 패널 미터의 입력 임피던스 <아날로그 전류를 출력하는 기기의 허용 부하 저항

■ 신호 변환기 형식 예시

〔판매점 귀하〕
　　신호 변환기는 형식 등록이 없더라도 카탈로그 기재 형식 기준에 부합하면 주문할 수 있습니다. 준비에 필요한 상품 코드 등을 공장에 확인한 후 주문서를 발행해 주십시오.
　
●K3FP-VS 시리즈　
・전원 전압은 DC24V입니다.
・입력 범위, 출력 범위는 외부 딥 스위치로 간편하게 설정 가능합니다. (입력 범위: 4~20mA/0~20mA, 출력 범위: 1~5V/0~5V/0~10V)
・응답 시간은 약 3.5ms 이하(10→90%)입니다.
・절연이 적용되어 있습니다.
・입력 저항은 4~20mA, 0~20mA 모두 50Ω입니다.

신호 변환기로의 입력 신호	신호 변환기의 출력
	1~5V	0~5V	0~10V
4~20mA	K3FP-VS-UI-UI
0~20mA

●K3FK-VS 시리즈
・형식 말단의 □(고속 응답형의 경우 「/K」 앞의 □)는 전원 전압 사양을 나타냅니다.
B: AC100V　C: AC110V　D: AC115V　F: AC120V　G: AC200V　H: AC220V　J: AC240V　S: DC12V　R: DC24V
・고속 응답형의 응답 속도는 약 25msec(0→90%)입니다. (표준형은 0.5초 이하(0→90%))
・절연이 적용되어 있습니다.

신호 변환기로의 입력 신호*1	신호 변환기 출력*2
	1~5V	0~5V	0~10V
4~20mA (입력 저항 250Ω)	K3FK-VS-A6-□	K3FK-VS-A5-□	K3FK-VS-A4-□
	〔고속 응답형〕 K3FK-VS-A6-□/K	〔고속응답형〕 K3FK-VS-A5-□/K	〔고속응답형〕 K3FK-VS-A4-□/K
신호 변환기로의 입력 신호*1	신호 변환기의 출력*2
	1~5V	0~5V	0~10V
4~20mA (입력 저항 50Ω)	K3FK-VS-A16-□	K3FK-VS-A15-□	K3FK-VS-A14-□
	〔고속 응답형〕 K3FK-VS-A16-□/K	〔고속응답형〕 K3FK-VS-A15-□/K	〔고속응답형〕 K3FK-VS-A14-□/K
신호 변환기로의 입력 신호*1	신호 변환기의 출력*2
	1~5V	0~5V	0~10V
0~20mA (입력 저항 50Ω)	K3FK-VS-D6-□	K3FK-VS-D5-□	K3FK-VS-D4-□
	〔고속 응답형〕 K3FK-VS-D6-□/K	〔고속응답형〕 K3FK-VS-D5-□/K	〔고속응답형〕 K3FK-VS-D4-□/K

*1 지정 전류 레인지도 있습니다. (K3FK-VS-Z□-□□) K3FK-VS-Z□-□□의 입력 전류는 최대 0.1A입니다.
수신 저항을 지정해야 합니다.
수신 저항은 10Ω・50Ω・62.5Ω・100Ω・250Ω・500Ω・1kΩ 중에서 선택하십시오. 단, 아래 두 가지 조건을 충족해야 합니다.

(1) －300VDC≦입력 전류ｘ수신 저항≦300VDC
(2) 입력 최대 전류값 × (1)의 연산 결과 ≤ 0.5W

*2 지정 전압 레인지도 있습니다.(K3FK-VS-□0-□□)　－10～+12V 범위에서 지정 가능합니다.


●K3FM-VS 시리즈
・형식 말미의 □(고속 응답형의 경우 「/K」 앞의 □)는 전원 전압 사양을 나타냅니다.

M: AC85~264V　R: DC24V　R2: DC11~27V　P: DC110V　

・고속 응답형의 응답 속도는 약 25msec(0→90%)입니다. (표준형은 0.5초 이하(0→90%))

신호 변환기로의 입력 신호*1	신호 변환기 출력 *2
	1~5V	0~5V	0~10V
4~20mA (입력 저항 250Ω)	K3FM-VS-A6-□	K3FM-VS-A5-□	K3FM-VS-A4-□
	〔고속 응답형〕 K3FM-VS-A6-□/K	〔고속응답형〕 K3FM-VS-A5-□/K	〔고속응답형〕 K3FM-VS-A4-□/K
신호 변환기로의 입력 신호*1	신호 변환기의 출력*2
	1~5V	0~5V	0~10V
4~20mA (입력 저항 50Ω)	K3FM-VS-A16-□	K3FM-VS-A15-□	K3FM-VS-A14-□
	〔고속 응답형〕 K3FM-VS-A16-□/K	〔고속응답형〕 K3FM-VS-A15-□/K	〔고속응답형〕 K3FM-VS-A14-□/K
신호 변환기로의 입력 신호*1	신호 변환기의 출력*2
	1~5V	0~5V	0~10V
0~20mA (입력 저항 50Ω)	K3FM-VS-D6-□	K3FM-VS-D5-□	K3FM-VS-D4-□
	〔고속 응답형〕 K3FM-VS-D6-□/K	〔고속응답형〕 K3FM-VS-D5-□/K	〔고속응답형〕 K3FM-VS-D4-□/K

*1 지정 전류 레인지도 있습니다.(K3FM-VS-Z□-□□)　K3FM-VS-Z□-□□의 입력 전류는 최대 0.1A입니다. 수신 저항 지정이 필요합니다. 수신 저항은 10Ω・50Ω・62.5Ω・100Ω・250Ω・500Ω・1kΩ 중에서 선택하십시오. 단, 아래 2가지 조건을 충족해야 합니다.
　(1) －300VDC≦입력 전류ｘ수신 저항≦300VDC
　(2) 입력 최대 전류값 × (1)의 연산 결과 ≤ 0.5W
*2 지정 전압 레인지도 있습니다. (K3FM-VS-□0-□□)　－10～+12V 범위에서 지정 가능합니다.

■ 온도 조절기 E5CC-????SM-006 형식 예시

온도 조절기:E5CC에 대한 입력 신호	온도 조절기 E5CC의 전송 출력: 1~5V ( 설정으로 전환 가능)
	전원 전압: AC100~240V	전원 전압: AC/DC 24
4~20mA/0~20mA (설정으로 전환 가능)	E5CC-RX2ASM-006 E5CC-RX3ASM-006 E5CC-QX2ASM-006 E5CC-QX3ASM-006 E5CC-QQ2ASM-006 E5CC-QQ3ASM-006 E5CC-CX2ASM-006 E5CC-CX3ASM-006 E5CC-CQ2ASM-006 E5CC-CQ3ASM-006	E5CC-RX2DSM-006 E5CC-RX3DSM-006 E5CC-QX2DSM-006 E5CC-QX3DSM-006 E5CC-QQ2DSM-006 E5CC-QQ3DSM-006 E5CC-CX2DSM-006 E5CC-CX3DSM-006 E5CC-CQ2DSM-006 E5CC-CQ3DSM-006

■참고사항
아래 상품 정보 URL에서 카탈로그를 다운로드하실 수 있습니다. 상세 사양은 카탈로그를 참조해 주십시오.
