외부 신호로 출력 전압을 ON/OFF할 수 있는 전원 공급 장치가 있습니까?

원격 제어 기능은 입력 전압을 인가한 상태에서 외부 신호에 의해 출력 전압을 ON/OFF시키는 기능입니다.
S8FS-G 시리즈, S8JX-P 시리즈, S8EX 시리즈, S8VM 시리즈에 원격 제어 기능이 탑재된 기종을 준비하고 있습니다.
또한 배선에는 신호 입출력용 커넥터 하네스가 필요합니다.

■파워 서플라이 리모트 컨트롤 기능 탑재 기종, 사용 방법
・대상 형식이 많으므로 「Ctrl」＋「F」 등으로 검색하시기 바랍니다.
(표1)형 S8FS-G 시리즈
(표2)형 S8JX-P 시리즈
(표3)형 S8EX 시리즈 *1
(표4)형 S8VM 시리즈 *2

커버 유무	설치	용량	출력 전압	출력 전류	연결 방식	형식
커버 부착	직부착	100W	DC24V	4.5A	나사 단자대	형식 S8FS-G10024C-R
					커넥터	형식 S8FS-G10024CE-R
		150W		6.5A	나사 단자대	형식 S8FS-G15024C-R
					커넥터	형식 S8FS-G15024CE-R
		300W		14A	나사 단자대	형식 S8FS-G30024C-R
		600W		27A	나사 단자대	형식 S8FS-G60024C-R
						형식 S8FS-G60024C-WR*3
	DIN 레일 장착	100W	DC24V	4.5A	나사 단자대	형식 S8FS-G10024CD-R
					커넥터	형식 S8FS-G10024CDE-R
		150W		6.5A	나사 단자대	형식 S8FS-G15024CD-R
					커넥터	형식 S8FS-G15024CDE-R
		300W		14A	나사 단자대	형식 S8FS-G30024CD-R
		600W		27A	나사 단자대	형식 S8FS-G60024CD-R
						형식 S8FS-G60024CD-WR*3

*3 병렬 운전 기능이 있습니다. 병렬 운전 사용법은 해당 FAQ를 참조하십시오.

●사용 방법

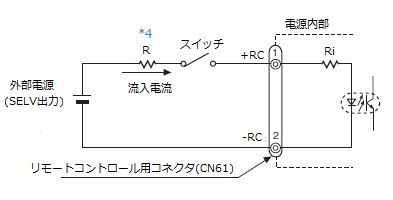

리모트 컨트롤용 커넥터에 전압을 인가함으로써 출력의 ON/OFF를 제어할 수 있습니다. 　*4　외부 전원이 4.5 ～ 12.5V인 경우 전류 제한 저항 R은 필요 없지만, 12.5 ～24.5V인 경우 전류 제한 저항 R로 1.5kΩ을 삽입하십시오.

●사용 커넥터
・CN61: B2B-XH-AM (제조사: 일본 압착 단자 제조(JST))
・적합 커넥터: XHP-2 (제조사: 일본 압착 단자 제조(JST))
・적합 접점: SXH-001T-P0.6 또는 SXH-002T-P0.6 (제조사: 일본 압착 단자 제조(JST))
・적합 압착 공구：YC-110R　또는　YRS-110　(제조사：일본 압착 단자 제조(JST))

●주의
・역접속 시 내부 부품이 파손될 수 있으니 주의하십시오.
・+RC, -RC 단자는 제품의 2차측 회로입니다. 외부 전원에는 SELV 출력 제품을 사용하십시오. 또한, 리모트 컨트롤 회로는 제품의 2차측 출력으로부터 절연되어 있습니다. (기능 절연)

커버 유무	설치	용량	출력 전압	출력 전류	형식
커버 포함	DIN 레일 장착	300W	5V	60A	형식 S8JX-P30005CD
			12V	27A	형식 S8JX-P30012CD
			24V	14A	형식 S8JX-P30024CD
			48V	7A	형식 S8JX-P30048CD
		600W	5V	120A	형식 S8JX-P60005CD
			12V	53A	형식 S8JX-P60012CD
			24V	27A	형식 S8JX-P60024CD
			48V	13A	형식 S8JX-P60048CD
	정면 장착	300W	5V	60A	형식 S8JX-P30005N
			12V	27A	형식 S8JX-P30012N
			24V	14A	형식 S8JX-P30024N
			48V	7A	형식 S8JX-P30048N
		600W	5V	120A	형식 S8JX-P60005N
			12V	53A	형식 S8JX-P60012N
			24V	27A	형식 S8JX-P60024N
			48V	13A	형식 S8JX-P60048N

●사용법
●사용 방법
신호 입출력 커넥터의 7번(+RC), 8번(-RC)을 사용합니다.
리모트 컨트롤 기능을 사용할 경우, +RC와 -RC 단자에 스위치 또는 트랜지스터 등을 연결하십시오.
기능을 사용하지 않을 경우, 표준 부속 커넥터를 사용하십시오.
(＋RC와 －RC 단자가 단락됩니다)
출하 시에는 동봉된 출력용 커넥터로 단락되어 있습니다. 　
・신호 입출력용 커넥터 하네스(별매)가 있습니다. 해당 FAQ를 참조하십시오.

●전압 레벨과 출력 상태, 팬 상태
・단락 또는 L(0~0.8V)　출력 전압: ON　 내장 팬: 회전
・개방 또는 H(2.4~12V)　출력 전압: OFF　내장 팬: 정지

●주의
・리모컨 단자에 역전압을 인가할 경우, 출력 전압의 ON/OFF가 불가능해집니다.
배선에 주의하십시오.
・연결선에는 트위스트선 또는 2심 차폐선을 사용하십시오.
・리모컨 제어 회로는 입력 및 출력 회로로부터 절연되어 있습니다.
　　
(표 3) S8EX 시리즈 *1

커버 유무	용량	출력 전압	출력 전류	형식
없음 (오픈 타입)	50W	5V	10A	형식 S8EX-BP05005-R 형식 S8EX-BP05005-RC
		12V	4.3A	형식 S8EX-BP05012-R 형식 S8EX-BP05012-RC
		24V	2.1A	형식 S8EX-BP05024-R 형식 S8EX-BP05024-RC
		48V	1.1A	형식 S8EX-BP05048-R 형식 S8EX-BP05048-RC
	100W	5V	20A	형식 S8EX-P10005-R 형식 S8EX-P10005-RC
		12V	8.5A	형식 S8EX-BP10012-R 형식 S8EX-BP10012-RC
		24V	4.3A	형식 S8EX-BP10024-R 형식 S8EX-BP10024-RC
		48V	2.1A	형식 S8EX-BP10048-R 형식 S8EX-BP10048-RC
	150W	5V	30A	형식 S8EX-P15005-R 형식 S8EX-P15005-RC
		12V	12.5A	형식 S8EX-BP15012-R 형식 S8EX-BP15012-RC
		24V	6.3A	형식 S8EX-BP15024-R 형식 S8EX-BP15024-RC
		48V	3.2A	형식 S8EX-BP15048-R 형식 S8EX-BP15048-RC
	240W	24V	10A *5 12.5A*6	형식 S8EX-BP24024-R 형식 S8EX-BP24024-RC
		36V	6.7A*5 8.4A*6	형식 S8EX-BP24036-R 형식 S8EX-BP24036-RC
		48V	5A*5 6.3A*6	형식 S8EX-BP24048-R 형식 S8EX-BP24048-RC

*1　형식 S8EX 시리즈는 2020년 3월에 생산을 종료합니다. 대체품에 대해서는 해당 FAQ를 참조하십시오.
*5　AC100 입력 시
*6　AC200 입력 시

●사용 방법
리모트 컨트롤용 커넥터에 전압을 인가함으로써 출력의 ON/OFF를 제어할 수 있습니다. *4　외부 전원이 4.5 ～ 12.5V인 경우 전류 제한 저항 R은 불필요합니다.
12.5 ~ 24.5V인 경우, 전류 제한 저항 R로 1.5kΩ을 삽입하십시오.

●사용 커넥터
・CN61: B2B-XH-A (제조사: 일본 압착 단자 제조(JST))
・적합 커넥터: XHP-2 (제조사: 일본 압착 단자 제조(JST))
・적합 접점: SXH-001T-P0.6 또는 SXH-002T-P0.6 (제조사: 일본 압착 단자 제조(JST))
・적합 압착 공구：YC-110R　또는　YRS-110　(제조사：일본 압착 단자 제조(JST))

●주의
・역접속 시 내부 부품이 파손될 수 있으니 주의하십시오.
・+RC, -RC 단자는 제품의 2차측 회로입니다. 외부 전원에는 SELV 출력 제품을 사용하십시오.
또한, 리모트 컨트롤 회로는 제품의 2차측 출력으로부터 절연되어 있습니다. (기능 절연)

(표 4)　형식 S8VM 시리즈 *2

커버 유무	설치	용량	출력 전압	출력 전류	형식
커버 포함	바닥면 장착	300W	5V	60A	형식 S8VM-30005C
			12V	27A	형식 S8VM-30012C
			15V	22A	형식 S8VM-30015C
			24V	14A	형식 S8VM-30024C
		600W	5V	목록
