돌입 전류가 있는 부하에 적합한 전원 공급 장치가 있습니까?

피크 전류 대응 기종을 추천합니다.
대상 기종은 「 ■피크 전류 대응 기종 」을 참조하십시오.

●피크 전류 대응이란?
일정 시간 동안 정격 전류를 초과하여 흐를 수 있는 전류를 말합니다. 돌입 전류가 있는 부하를 연결할 때 등에 유용합니다.
듀티 사이클 등의 사용 조건이 있습니다.
사용 조건은 기종에 따라 다릅니다. 상품 정보에서 카탈로그를 다운로드하여 확인하십시오.
또한 DC-DC 컨버터의 기동 전류에는 대응할 수 없습니다.

●피크 전류 사용 조건(대표 예)
●예1　형식 S8VK-S, 형식 S8VK-G, 형식 S8VK-T
●예2　형식 S8JX-P
　　 　

	시리즈	조건

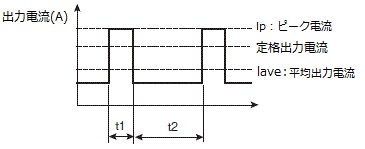

예1	형식 S8VK-WA 형식 S8VK-WB 형식 S8VK-S 형식 S8VK-G 형식 S8VK-T	(1) 피크 전류가 흐르는 시간: t1 ≦ 10s (2) 피크 전류: lp ≦ 최대 피크 전류 (3) 평균 출력 전류: lave ≦ 정격 출력 전류 (4) 피크 전류가 흐르는 시간 비율: Duty ≦ 30％　 　　・ Duty= t1/(t1+t2) x 100%
예2	형식 S8JX-P	(1) 피크 전류가 흐르는 시간: t1 ≦ 10s (2) 피크 전류: lp ≦ 최대 피크 전류 (3) 평균 출력 전류: lave ≦ 정격 출력 전류 (4) 피크 전류가 흐르는 시간 비율: Duty ≦ 35％ 　　・듀티 = t1/(t1+t2) × 100% (5) 입력 전압 범위: AC180~240V

　●예3　형식 S8VS

	시리즈	조건

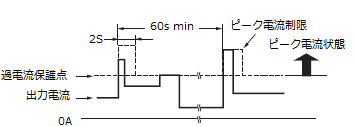

예 3	형 S8VS (형식 S8VS-48024□만 해당)	【2019년 4월 이전 생산분】 (1) 피크 전류가 흐르는 시간: 2초 이하 (2) 피크 전류: 30A 이하 (3) 주기: 60초 이상 (4) 입력 전압 범위: AC200~240V 피크 전류 상태가 되면 2초 후 피크 전류 제한 기능이 작동하여 피크 전류를 흘릴 수 없게 됩니다. 다시 피크 전류를 흘릴 수 있는 상태로 돌아오려면 60초가 소요됩니다. 【2019년 5월 이후 생산분】 　　 　(1) 피크 전류가 흐르는 시간: t1 ≦ 10초 　(2) 피크 전류: lp ≦ 최대 피크 전류 　(3) 평균 출력 전류: lave ≦ 정격 출력 전류 　(4) 피크 전류가 흐르는 시간 비율: Duty ≦ 30％　 　　　・ Duty= t1/(t1+t2) x 100%

■피크 전류 대응 기종

시리즈	형식	용량	정격 출력 전압	정격 출력 전류	최대 피크 전류
형식 S8VK-WA	형식 S8VK-WA24024	240W	DC24V	10A	15A
	형식 S8VK-WA48024	480W	DC24V	20A	30A
	형식 S8VK-WA96024	960W	DC24V	40A	60A
형식 S8VK-WB	형식 S8VK-WB24024	240W	DC24V	10A	15A
	형식 S8VK-WB24048		DC48V	5A	7.5A
	형식 S8VK-WB48024	480W	DC24V	20A	30A
	형식 S8VK-WB48048		DC48V	10A	15A
	형식 S8VK-WB96024	960W	DC24V	40A	60A
	형식 S8VK-WB96048		DC48V	20A	30A
시리즈	형식	용량	정격 출력 전압	정격 출력 전류	최대 피크 전류
형식 S8VK-S	형식 S8VK-S03024	30W	DC24V	1.3A	1.56A
	형식 S8VK-S06024	60W	DC24V	2.5A	3A
	형식 S8VK-S12024	120W	DC24V	5A	6A
	형식 S8VK-S24024	240W	DC24V	10A	15A
	형식 S8VK-S48024	480W	DC24V	20A	30A
형식 S8VK-G	형식 S8VK-G01505	15W	DC5V	3A	3.6A
	형식 S8VK-G01512	15W	DC12V	1.2A	1.44A
	형식 S8VK-G01524	15W	DC24V	0.65A	0.78A
	형식 S8VK-G03005	30W	DC5V	5A	6A
	형식 S8VK-G03012	30W	DC12V	2.5A	3A
	형식 S8VK-G03024	30W	DC24V	1.3A	1.56A
	형식 S8VK-G06012	60W	DC12V	4.5A	5.4A
	형식 S8VK-G06024	60W	DC24V	2.5A	3A
	형식 S8VK-G12024	120W	DC24V	5A	6A
	형식 S8VK-G24024	240W	DC24V	10A	12A
	형식 S8VK-G24048	240W	DC48V	5A	6A
	형식 S8VK-G48024	480W	DC24V	20A	24A
	형식 S8VK-G48048	480W	DC48V	10A	12A
시리즈	형식	용량	정격 출력 전압	정격 출력 전류	최대 피크 전류
형식 S8VK-T	형식 S8VK-T12024	120W	DC24V	5A	6A
	형식 S8VK-T24024	240W	DC24V	10A	12A
	형식 S8VK-T48024	480W	DC24V	20A	24A
	형식 S8VK-T96024	960W	DC24V	3상 입력 시: 40A *4	48A
형식 S8VS	형식 S8VS-48024 형 S8VS-48024-F 형 S8VS-48024A 형 S8VS-48024A-F 형 S8VS-48024B 형식 S8VS-48024B-F	480W	DC24V	20A	30A *5
형식 S8VM *1	형식 S8VM-30024C	300W	DC24V	14A	16.5A *5
	형식 S8VM-60024C	600W	DC24V	27A	31A *5
	형식 S8VM-15224C	1500W	DC24V	AC100V 시: 65A AC200V 시: 70A	105A *5
형식 S8JX-P	형식 S8JX-P30024C 형식 S8JX-P30024CD 형식 S8JX-P30024N	300W	DC24V	14A	16.5A *5
	형식 S8JX-P60024C 형식 S8JX-P60024CD 형식 S8JX-P60024N	600W	DC24V	27A	31A *5
시리즈	형식	용량	정격 출력 전압	정격 출력 전류	최대 피크 전류
형식 S8EX *2	형식 S8EX-BP05005	50W	DC 5V	10A	15A
	형식 S8EX-BP05012	50W	DC12V	4.3A	6.5A
