광증폭기(배선 절약형)의 부모 커넥터, 자식 커넥터의 형식 및 사용법을 알려주세요.
- 등록일
- 2025. 12. 17.
광증폭기(배선 절약형)의 부모 커넥터, 자식 커넥터의 형식 및 사용법을 알려주세요.
파이버 앰프의 형식에 따라 사용하는 커넥터 형식이 다릅니다.
사용하는 커넥터 형식에 대해서는 ■형식별 커넥터 목록의 (표1)～(표4)를 참조하십시오.
| 종류 | 형상 | 코드 길이 | 형식 | 심선 수 | 참고 |
| 모체 커넥터 | 2m | E3X-CN11 | 3선 | 전원선이 연결되어 있습니다. | |
| E3X-CN21 | 4선 | ||||
| 자식 커넥터 | E3X-CN12 | 1선 | 전원선은 없습니다. | ||
| E3X-CN22 | 2선 |
■ 사용 방법

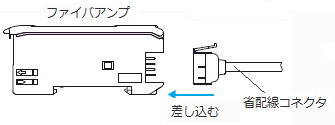

파이버 앰프 본체에 부모 커넥터 또는 자식 커넥터를 '찰칵' 소리가 날 때까지 삽입합니다.
| 종류 | 사용 방법 | |
| 여러 대를 연결하여 사용할 경우 | 마스터 커넥터를 꽂은 앰프가 마스터가 됩니다. 마스터에는 전원 공급이 필요합니다. 자식 커넥터를 꽂은 앰프가 자식이 됩니다. 부모와 자식을 밀착 설치하여 커넥터를 연결하면, 부모에서 자식으로 전원이 공급되므로 자식은 출력선만 배선하면 됩니다. | |
| 1대만 사용할 경우 | 부모 커넥터를 사용하십시오. (자식 커넥터로는 사용할 수 없습니다) 연결하지 않을 경우 감전 및 단락 방지를 위해 보호용 실(커넥터에 부속)을 부착하십시오. | |
■ 형식별 커넥터 목록
・대상 형식이 많으므로 「ctrl」+「F」 등으로 검색하는 것을 권장합니다.
| 대상 형식 | 명칭 | 시리즈 |
| (표1) | 스마트 파이버 앰프 | E3X-ZV/MZV |
| (표2) | 컬러 파이버 앰프 | E3NX-CA |
| 스마트 파이버 앰프 | E3NX-FA | |
| 스마트 파이버 앰프 | E3NX-MA | |
| (표 3) | 스마트 파이버 앰프 | E3X-HD |
| 디지털 파이버 앰프 | E3X-MDA *1 | |
| 심플 파이버 앰프 | E3X-SD/NA *2 | |
| (표 4) | 디지털 파이버 앰프 | E3X-DA-S*3 *4 |
| 디지털 파이버 앰프 | E3X-DA-N*5 *6 |
(표 1) E3X-ZV, MZV 시리즈 배선 절감 커넥터 타입
| 시리즈 | 분류 | 입출력 | 출력 | 형식 | 상위 커넥터 | 자식 커넥터 |
| E3X-ZV | 표준 타입 | 1 출력 | NPN | E3X-ZV6 | E3X-CN11 | E3X-CN12 |
| PNP | E3X-ZV8 | E3X-CN11 | E3X-CN12 | |||
| 외부 입력 타입 | 1 출력 1입력 | NPN | E3X-ZV7 | E3X-CN21 | E3X-CN22 | |
| PNP | E3X-ZV9 | E3X-CN21 | E3X-CN22 | |||
| 타이머 강화 타입 | 1 출력 | NPN | E3X-ZV6M | E3X-CN11 | E3X-CN12 | |
| PNP | E3X-ZV8M | E3X-CN11 | E3X-CN12 | |||
| E3X-MZV | 표준 타입 | 2 출력 | NPN | E3X-MZV6 | E3X-CN21 | E3X-CN22 |
| PNP | E3X-MZV8 | E3X-CN21 | E3X-CN22 |
(표 2) 형 E3NX-CA, -FA, -MA 시리즈 배선 절약형 커넥터 타입
| 시리즈 | 분류 | 입출력 | 출력 | 형식 | 상위 커넥터 | 자식 커넥터 |
| E3NX-CA | 표준 타입 | 1 출력 | NPN | E3NX-CA6 | E3X-CN11 | E3X-CN12 |
| PNP | E3NX-CA8 | |||||
| E3NX-FA | 표준 타입 | 1 출력 | NPN | E3NX-FA6 | E3X-CN11 | E3X-CN12 |
| PNP | E3NX-FA8 | |||||
| 고기능 타입 | 1 출력 + 1입력 | NPN | E3NX-FA7 | E3X-CN21 | E3X-CN22 | |
| PNP | E3NX-FA9 | |||||
| 2 출력 | NPN | E3NX-FA7TW | ||||
| PNP | E3NX-FA9TW | |||||
| 적외선 타입 | 1 출력 | NPN | E3NX-FAH6 | E3X-CN11 | E3X-CN12 | |
| PNP | E3NX-FAH8 | |||||
| E3NX-MA | 표준 타입 | 2 출력 | NPN | E3NX-MA6 | E3X-CN21 | E3X-CN22 |
| PNP | E3NX-MA8 |
(표 3) E3X-HD, -MDA, -SD, -NA 시리즈 배선 절약형 커넥터 타입
| 시리즈 | 분류 | 출력 | 형식 | 부모 커넥터 | 자식 커넥터 |
| E3X-HD | 표준 타입 | NPN | E3X-HD6 | E3X-CN11 | E3X-CN12 |
| PNP | E3X-HD8 | ||||
| E3X-MDA *1 | 2채널 타입(AND/OR 출력 기능) | NPN | E3X-MDA6 *1 | E3X-CN21 | E3X-CN22 |
| PNP | E3X-MDA8 *1 | ||||
| E3X-SD *2 | 범용 타입 | NPN | E3X-SD6 *2 E3X-SD7 | E3X-CN11 | E3X-CN12 |
| PNP | E3X-SD8 *2 E3X-SD9 | ||||
| E3X-NA | 범용 타입 | NPN | E3X-NA6 | E3X-CN11 | E3X-CN12 |
| PNP | E3X-NA8 |
*2 E3X-SD6, SD8은 2017년 3월에 생산을 종료했습니다.
*1 *2 대체품 확인에 대해서는해당 FAQ를 참조하십시오.
(표 4) E3X-DA-S, -DAC-S, -DA-N 시리즈 배선 절감 커넥터 타입
| 시리즈 | 분류 | 출력 | 형식 | 부모 커넥터 | 자식 커넥터 |
| E3X-DA-S | 단일 기능 타입 | NPN | E3X-DA6SE-S *3 | E3X-CN11 | E3X-CN12 |
| PNP | E3X-DA8SE-S *3 | ||||
| 범용 타입 | NPN | E3X-DA7-S *3 | E3X-CN21 | E3X-CN22 | |
| PNP | E3X-DA9-S *3 | ||||
| NPN | E3X-DA6-S *3 | E3X-CN11 | E3X-CN12 | ||
| PNP | E3X-DA8-S *3 | ||||
| 초장수명 APC 타입 | NPN | E3X-DA7R-S *3 | E3X-CN21 | E3X-CN22 | |
| PNP | E3X-DA9R-S *3 | ||||
| 고속 응답 타입 | NPN | E3X-DA7F-S *3 | E3X-CN11 | E3X-CN12 | |
| PNP | E3X-DA9F-S*4 | ||||
| 마크 감지 유형(이색 광원) | NPN | E3X-DAG6-S*4 E3X-DAB6-S*4 E3X-DAH6-S*4 | E3X-CN11 | E3X-CN12 | |
| PNP | E3X-DAG8-S*4 E3X-DAB8-S*4 E3X-DAH8-S*4 | ||||
| 고기능 타입 | NPN | E3X-DA6RM-S *3 E3X-DA6TW-S *3 E3X-DA6AT-S *3 | E3X-CN21 | E3X-CN22 | |
| PNP | E3X-DA8RM-S *3 E3X-DA8TW-S *3 E3X-DA8AT-S *3 | ||||
| 연결 방식 | 분류 | 출력 |
