터미널 릴레이 옵션 품목을 알려주세요.
- 등록일
- 2025. 12. 17.
터미널 릴레이 옵션 품목을 알려주세요.
터미널 릴레이 및 터미널 SSR은 여러 개의 릴레이 또는 SSR을 전용 소켓에 탑재한 제품입니다.
소켓만, 교체용 릴레이·SSR, 단락 바, 단자 커버 등의 품목 구성은 기종에 따라 다릅니다.
아래 표를 참조하십시오.
〔주의〕
・터미널, 교체용 릴레이·SSR에는 코일 전압의 지정이 필요합니다.
동일한 전압 사양으로 조합하여 사용하십시오.
전압 사양이 다를 경우 표시등이 정상적으로 점등되지 않거나 릴레이가 작동하지 않을 수 있습니다.
(표시등은 터미널에 연결되어 있습니다)
・릴레이와 SSR의 혼용은 피하십시오. 혼용 시 릴레이가 SSR의 발열 영향으로 손상될 수 있습니다.
・단락 바는 코일 또는 접점의 공통 단자를 연결 배선하기 위한 단락 바입니다.
■ 교체용 릴레이・SSR, 소켓, 단락 바, 단자 커버, 릴레이 제거 공구
(표1)～(표6)을 참조하십시오. 표 번호를 클릭하면 해당 목록표로 이동합니다.
| 목록 | 상품명 | 형식 |
| (표1) | 터미널 릴레이 | 나사 단자 타입: G6D-F4B G3DZ-F4B |
| (표2) | 터미널 릴레이 | 푸시인 플러스 단자대 타입: G6D-F4PU G3DZ-F4PU |
| (표 3) | 터미널 릴레이 | G6D-4B G3DZ-4B |
| (표 4) | 터미널 릴레이 | G6B-4CB |
| (표5) | 터미널 릴레이 | G6B-4□□NDG6B-4BND G6B -47BND G6B-4FB1ND G6B-4FPNDG6B-48BND |
| (표6) | 터미널 SSR | G3S4 |
(표1) G6D-F4B/G3DZ-F4B (나사 단자 타입)
| 터미널 릴레이・ 터미널 SSR | 교환용 릴레이・SSR | 소켓 | 단락 바·단자 커버· 릴레이 제거 도구 |
| G6D-F4B DC12 | G6D-1A-ASI DC12 *1 | P6DF-F4B DC12 *2 | ●단락 바 G6D-4-SB(별매) ●단자 커버 G6D-4-C(부속) ●릴레이 분리 공구 (포함) *3 |
| G6D-F4B DC24 | G6D-1A-ASI DC24 *1 | P6DF-F4B DC24 *2 | |
| G3DZ-F4B DC12 | G3DZ-2R6PL DC12 | P6DF-F4B DC12 *2 | |
| G3DZ-F4B DC24 | G3DZ-2R6PL DC24 | P6DF-F4B DC24 *2 |
물리적으로 탑재할 수는 있으나 보증 대상이 아닙니다.
조합 시 정격의 규정이 없으며, 동작 확인을 하지 않았습니다.
*2 단자 커버:G6D-4-C가 포함되어 있습니다.
*3 릴레이 탈제거 공구는 본체에 내장되어 있습니다.
또한, 릴레이 분리 도구만 단독으로 판매하지 않습니다.

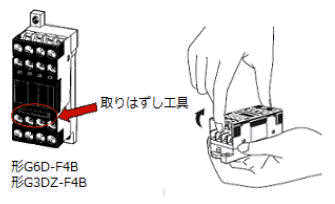

단자 커버를 분리하시면 릴레이 분리 도구를 꺼낼 수 있습니다.
그림과 같이 페이스 쪽을 잡고 단자 커버를 위로 당겨서 분리하십시오.
(표 2) G6D-F4PU G3DZ-F4PU (푸시인 플러스 단자대 타입)
(표 2-1) 교환용 릴레이・SSR, 소켓
| 터미널 릴레이· 터미널 SSR | 교환용 릴레이·SSR | 소켓 | 단락 바·단자 커버· 릴레이 제거 공구 |
| G6D-F4PU DC12 | G6D-1A-ASI DC12 | P6DF-F4PU DC12 | ●단락 바(별매) (표 2-1)을 참조하십시오. ●단자 커버 *4 ●릴레이 분리 공구 (부속)*5 |
| G6D-F4PU DC24 | G6D-1A-ASI DC24 | P6DF-F4PU DC24 | |
| G3DZ-F4PU DC12 | G3DZ-2R6PL DC12 | P6DF-F4PU DC12 | |
| G3DZ-F4PU DC24 | G3DZ-2R6PL DC24 | P6DF-F4PU DC24 |
*5 릴레이 분리 공구는 본체에 내장되어 있습니다.
또한 릴레이 제거 공구만 단독으로 판매하지 않습니다.
(표 2-2) 단락 바
· 피치는 7.75㎜입니다.
| 단락 바 | ||||
| 극수 | 외관 | 빨강 | 파랑 | 노랑 |
| 2 | PYDN-7.75-020R | PYDN-7.75-020S | PYDN-7.75-020Y | |
| 3 *6 | PYDN-7.75-030R | PYDN-7.75-030S | PYDN-7.75-030Y | |
| 4 *6 | PYDN-7.75-040R | PYDN-7.75-040S | PYDN-7.75-040Y | |
| 20 *6 | PYDN-7.75-200R | PYDN-7.75-200S | PYDN-7.75-200Y | |
단, 절단면은 금속이 노출되므로 절연 처리를 실시하십시오.
(표 3) G6D-4B/G3DZ-4B
| 터미널 릴레이 터미널 SSR | 교환용 릴레이・SSR | 소켓 | 단락 바·단자 커버· 릴레이 제거 공구 |
| G6D-4B DC12 | G6D-1A-ASI DC12 | 소켓만 별도로 판매하지 않습니다. | ●단락 바 준비되어 있지 않습니다. ●단자 커버 준비되어 있지 않습니다. ●릴레이 분리 공구 (부속) *7 |
| G6D-4B DC24 | G6D-1A-ASI DC24 | ||
| G3DZ-4B DC12 | G3DZ-2R6PL DC12 | ||
| G3DZ-4B DC24 | G3DZ-2R6PL DC24 |
또한, 릴레이 분리 공구만 단독으로 판매하지 않습니다.
(표 4) G6B-4CB
| 터미널 릴레이 | 교체용 릴레이 | 소켓 | 단락 바·단자 커버· 릴레이 분리 공구 |
| G6B-4CB DC12 | G6B-2114P-US-P6B DC12 | 소켓만 별도로 판매하지 않습니다. | ●단락 바 G6B-4-SB(별매) ●단자 커버 준비되어 있지 않습니다. ●릴레이 분리 공구 P6B-Y1(별매) |
| G6B-4CB DC24 | G6B-2114P-US-P6B DC24 |
(표 5) G6B-4□□ND
| 터미널 릴레이 | 교체용 릴레이 | 소켓 | 단락 바·단자 커버· 릴레이 분리 공구 |
| G6B-4BND DC5 | G6B-1114P-FD-US-P6B DC5 | P6BF-4BND DC5 | ●단락 바 G6B-4-SB(별매) ●단자 커버 G6B-4-C (별매・2개 1세트) ●릴레이 분리 공구 P6B-Y1(별매) |
| G6B-4BND DC12 | G6B-1114P-FD-US-P6B DC12 | P6BF-4BND DC12 | |
| G6B-4BND DC24 | G6B-1114P-FD-US-P6B DC24 | P6BF-4BND DC24 | |
| G6B-47BND DC5 | G6B-1174P-FD-US-P6B DC5 | P6BF-4BND DC5 | |
| G6B-47BND DC12 | G6B-1174P-FD-US-P6B DC12 | P6BF-4BND DC12 | |
| G6B-47BND DC24 | G6B-1174P-FD-US-P6B DC24 | P6BF-4BND DC24 | |
| G6B-4FB1ND DC5 | G6B-1114P-FD-US-P6B DC5 | 소켓만으로는 판매하지 않습니다. | ●단락 바 G6B-4-SB(별매) ●단자 커버 준비되어 있지 않습니다. ●릴레이 분리 공구 P6B-Y1(별매) |
| G6B-4FB1ND DC12 | G6B-1114P-FD-US-P6B DC12 | ||
| G6B-4FB1ND DC24 | G6B-1114P-FD-US-P6B DC24 | ||
| G6B-4FPND DC5 | G6B-1114P-FD-US-P6B DC5 | ||
| G6B-4FPND DC12 | G6B-1114P-FD-US-P6B DC12 | ||
| G6B-4FPND DC24 | G6B-1114P-FD-US-P6B DC24 | ||
| G6B-48BND DC5 | 준비되어 있지 않습니다. *8 | 소켓만 별도로 판매하지 않습니다. | ●단락 바 G6B-4-SB(별매) ●단자 커버 G6B-4-C (별매·2개 1세트) ●릴레이 분리 공구는 제공하지 않습니다. |
| G6B-48BND DC12 | |||
| G6B-48BND DC24 |
*8 G6B-48BND는 기판설치이므로, 릴레이 교환은 불가능합니다.
(표 6) G3S4
