근접 센서 코드의 최소 굽힘 반경은 얼마입니까?

Question

Accepted Answer

근접 센서 코드의 최소 굽힘 반경은 얼마입니까?

최소 굽힘 반경은 코드의 종류에 따라 다릅니다. 아래 표를 참조하십시오.
최소 굽힘 반경은 코드를 굽혔을 때의 굽힘 반경(내경)의 최소값입니다.
　

코드 종류	최소 굽힘 반경	형식 예
표준 코드 　・비닐 절연 코드 　・비닐 원형 코드	코드 외경(*1)의 3배 이상	E2E-X□(-R 제외)
비닐 절연 원형 코드 (내굴곡 코드)	코드 외경(*1)의 5배 이상	E2E-X□-R□ E2E-X□D□-□R E2EC-□D□-R□
내굴곡 PVC 내유 코드		E2E-X□-R□ E2E-X□D□-□R E2EC-□D□-R□
동축 코드		E2C/E2C-H 시리즈의 센서부
동축 코드	형식에 따라 다릅니다. (표 3)을 참조하십시오.	E2CY의 센서부
불소 절연 원형 코드	코드 외경(*1)의 6배 이상	E2ER/E2ERZ

*1 　카탈로그의 외형 치수도에 코드 종류, 외경을 기재하고 있습니다.
　　 또한 개별적으로 굽힘 반경을 규정하고 있는 기종도 있습니다.
　　 상품 정보에서 카탈로그를 다운로드하여 확인해 주십시오.

■코드 사양과 최소 굽힘 반경 대표적 예시
대상 형식이 많으므로, "Ctrl + F" 등으로 검색하시길 권장합니다.

(표1)　스탠다드 타입　E2E NEXT 시리즈
(표2)　E2E 특수 타입
(표3)　비자성 금속 검출용 앰프 분리 근접 센서　E2CY
(표4)　앰프 분리 근접 센서(볼륨 타입)　E2C/E2C-H
(표5)　앰프 중계 근접 센서　E2EC
(표6)　내유 근접 센서　E2ER/E2ERZ

(표 1)　E2E NEXT 시리즈
・코드의 근본부터 10㎜는 굽힘 가공을 하지 마십시오.
　　

대표적인 형식 예			코드 사양	굽힘 반경
직류 2선식 장거리 타입	E2E-X3D18(-T) E2E-X3D18-M1TGJ(-T) 0.3M E2E-X7D112(-T) E2E-X7D112-M1TGJ(-T) 0.3M E2E-X6MD18(-T) E2E-X6MD18-M1TGJ(-T) 0.3M E2E-X10MD112(-T) E2E-X10MD112-M1TGJ(-T) 0.3M	E2E-X3D28(-T) E2E-X3D28-M1TGJ(-T) 0.3M E2E-X7D212(-T) E2E-X7D212-M1TGJ(-T) 0.3M E2E-X6MD28(-T) E2E-X6MD28-M1TGJ(-T) 0.3M E2E-X10MD212(-T) E2E-X10MD212-M1TGJ(-T) 0.3M	비닐 절연 원형 코드 φ4, 2심 (도체 단면적 AWG23(0. ^3mm2 절연체 직경: φ1.15㎜)	12㎜ (φ4x3)
	E2E-X3D18-R E2E-X7D112-R E2E-X6MD18-R E2E-X10MD112-R	E2E-X3D28-R E2E-X7D212-R E2E-X6MD28-R E2E-X10MD212-R	로봇 코드 φ4, 2심	20㎜ (φ4x5)
	E2E-X11D118(-T) E2E-X11D118-M1TGJ(-T) 0.3M E2E-X20D130(-T) E2E-X20D130-M1TGJ(-T) 0.3M E2E-X20MD1L18(-T) E2E-X20MD1L18-M1TGJ(-T) 0.3M E2E-X40MD1L30(-T) E2E-X40MD1L30-M1TGJ(-T) 0.3M	E2E-X11D218(-T) E2E-X11D218-M1TGJ(-T) 0.3M E2E-X20D230(-T) E2E-X20D230-M1TGJ(-T) 0.3M E2E-X20MD2L18(-T) E2E-X20MD2L18-M1TGJ(-T) 0.3M E2E-X40MD2L30(-T) E2E-X40MD2L30-M1TGJ(-T) 0.3M	비닐 절연 원형 코드 φ6, 2심 (도체 단면적 AWG20(0. ^5mm2 절연체 직경: φ1.5㎜)	18㎜ (φ6x3)
	E2E-X11D118-R E2E-X20D130-R E2E-X20MD1L18-R E2E-X40MD1L30-R	E2E-X11D218-R E2E-X20D230-R E2E-X20MD2L18-R E2E-X40MD2L30-R	로봇 코드 φ6, 2심	30㎜ (φ6x5)
직류 2선식 표준/중거리/단거리 타입	E2E-X2D1-N E2E-X2D1-M1TGJ 0.3M E2E-X3D1-N E2E-X3D1-M1TGJ 0.3M E2E-X4D1-T E2E-X4MD1 E2E-X8MD1(L) E2E-X8MD1-M1TGJ 0.3M	E2E-X2D2-N E2E-X3D2-N E2E-X4D2-T E2E-X4MD2 E2E-X8MD2(L)	비닐 절연 원형 코드 φ4, 2심 (도체 단면적 AWG23(0. ^3mm2 절연체 직경: φ1.15㎜)	12㎜ (φ4x3)
	E2E-X2D1-R E2E-X3D1-R E2E-X4MD1-R E2E-X8MD1-R	E2E-X2D2-R E2E-X3D2-R E2E-X4MD2-R	로봇 코드 φ4, 2심	20㎜ (φ4x5)
	E2E-X7D1-N E2E-X7D1-M1TGJ 0.3M E2E-X10D1-N E2E-X10D1-M1TGJ 0.3M E2E-X8D1-T E2E-X14MD1(L) E2E-X14MD1-M1TGJ 0.3M E2E-X16MD1L-T E2E-X20MD1(L) E2E-X20MD1-M1TGJ 0.3M E2E-X30MD1L-T	E2E-X7D2-N E2E-X10D2-N E2E-X8D2-T E2E-X14MD2(L) E2E-X16MD2L-T E2E-X20MD2(L) E2E-X30MD2L-T	비닐 절연 원형 코드 φ6, 2심 (도체 단면적 AWG20(0. ^5mm2 절연체 직경: φ1.5㎜)	18㎜ (φ6x3)
	E2E-X7D1-R E2E-X10D1-R E2E-X14MD1-R	E2E-X7D2-R E2E-X14MD2-R	로봇 코드 φ6, 2심	30㎜ (φ6x5)
직류 3선식 초장거리/장거리 타입	E2E-X4B1D8(-M1TJ 0.3M) E2E-X4C18(-M1TJ 0.3M) E2E-X3B1D8(-M1TJ 0.3M) E2E-X3C18(-M1TJ 0.3M) E2E-X9B1D12(-M1TJ 0.3M) E2E-X9C112(-M1TJ 0.3M) E2E-X6B1D12(-M1TJ 0.3M) E2E-X6C112(-M1TJ 0.3M) E2E-X8MB1D8(-M1TJ 0.3M) E2E-X8MC18(-M1TJ 0.3M) E2E-X16MB1D12(-M1TJ 0.3M) E2E-X16MC112(-M1TJ 0.3M)	E2E-X4B28(-M1TJ 0.3M) E2E-X4C28(-M1TJ 0.3M) E2E-X3B28(-M1TJ 0.3M) E2E-X3C28(-M1TJ 0.3M) E2E-X9B212(-M1TJ 0.3M) E2E-X9C212(-M1TJ 0.3M) E2E-X6B212(-M1TJ 0.3M) E2E-X6C212(-M1TJ 0.3M) E2E-X8MB28(-M1TJ 0.3M) E2E-X8MC28(-M1TJ 0.3M) E2E-X16MB212(-M1TJ 0.3M) E2E-X16MC212(-M1TJ 0.3M)	비닐 절연 원형 코드 φ4, 3심 (도체 단면적 AWG24(0. ^2mm2 절연체 직경: φ1.05㎜)	12㎜ (φ4x3)
	E2E-X4B1D8-R E2E-X4C18-R E2E-X3B1D8-R E2E-X3C18-R E2E-X9B1D12-R E2E-X9C112-R E2E-X6B1D12-R E2E-X6C112-R E2E-X8MB1D8-R E2E-X8MC18-R E2E-X16MB1D12-R E2E-X16MC112-R	E2E-X4B28-R E2E-X4C28-R E2E-X3B28-R E2E-X3C28-R E2E-X9B212-R E2E-X9C212-R E2E-X6B212-R E2E-X6C212-R E2E-X8MB28-R E2E-X8MC28-R E2E-X16MB212-R E2E-X16MC212-R	로봇 코드 φ4, 3심	20㎜ (φ4x5)
	E2E-X14B1D18(-M1TJ 0.3M) E2E-X14C118(-M1TJ 0.3M) E2E-X12B1D18(-M1TJ 0.3M) E2E-X12C118(-M1TJ 0.3M) E2E-X23B1D30(-M1TJ 0.3M) E2E-X23C130(-M1TJ 0.3M) E2E-X50MB1DL30(-M1TJ 0.3M) E2E-X50MC1L30(-M1TJ 0.3M)	E2E-X14B218(-M1TJ 0.3M) E2E-X14C218(-M1TJ 0.3M) E2E-X12B218(-M1TJ 0.3M) E2E-X12C218(-M1TJ 0.3M) E2E-X23B230(-M1TJ 0.3M) E2E-X23C230(-M1TJ 0.3M) E2E-X50MB2L30(-M1TJ 0.3M) E2E-X50MC2L30(-M1TJ 0.3M)	비닐 절연 원형 코드 φ6, 3심 (도체 단면적 AWG24(0. ^2mm2 절연체 직경: φ1.05㎜)	18㎜ (φ6x3)
	E2E-X14B1D18-R E2E-X14C118-R E2E-X12B1D18-R E2E-X12C118-R E2E-X23B1D30-R E2E-X23C130-R E2E-X50MB1DL30-R E2E-X50MC1L30-R	E2E-X14B218-R E2E-X14C218-R E2E-X12B218-R E2E-X12C218-R E2E-X23B230-R E2E-X23C230-R E2E-X50MB2L30-R E2E-X50MC2L30-R	로봇 코드 φ6, 3심	30㎜ (φ6x5)
직류 3선식 중거리/단거리 타입	E2E-X2B1D8(-M1TJ 0.3M) E2E-X2C18(-M1TJ 0.3M) E2E-X1R5B1D8(-M1TJ 0.3M) E2E-X1R5C18(-M1TJ 0.3M) E2E-X4B1D12(-M1TJ 0.3M) E2E-X4C112(-M1TJ 0.3M) E2E-X2B1D12(-M1TJ 0.3M) E2E-X2C112(-M1TJ 0.3M) E2E-X2MB1D8(-M1TJ 0.3M) E2E-X2MC18(-M1TJ 0.3M) E2E-X5MB1D12(-M1TJ 0.3M) E2E-X5MC112(-M1TJ 0.3M)	E2E-X2B28(-M1TJ 0.3M) E2E-X2C28(-M1TJ 0.3M) E2E-X1R5B28(-M1TJ 0.3M) E2E-X1R5C28(-M1TJ 0.3M) E2E-X4B212(-M1TJ 0.3M) E2E-X4C212(-M1TJ 0.3M) E2E-X2B212(-M1TJ 0.3M) E2E-X2C212(-M1TJ 0.3M) E2E-X2MB28(-M1TJ 0.3M) E2E-X2MC28(-M1TJ 0.3M) E2E-X5MB212(-M1TJ 0.3M) E2E-X5MC212(-M1TJ 0.3M)	비닐 절연 원형 코드 φ4, 3심 (도체 단면적 AWG24(0. ^2mm2 절연체 직경: φ1.05㎜)	12㎜ (φ4x3)
	E2E-X2B1D8-R E2E-X2C18-R E2E-X1R5B1D8-R E2E-X1R5C18-R E2E-X4B1D12-R E2E-X4C112-R E2E-X2B1D12-R E2E-X2C112-R E2E-X2MB1D8-R E2E-X2MC18-R E2E-X5MB1D12-R E2E-X5MC112-R	E2E-X2B28-R E2E-X2C28-R E2E-X1R5B28-R E2E-X1R5C28-R E2E-X4B212-R E2E-X4C212-R E2E-X2B212-R E2E-X2C212-R E2E-X2MB28-R E2E-X2MC28-R E2E-X5MB212-R E2E-X5MC212-R	로봇 코드 φ4, 3심	20㎜ (φ4x5)
	E2E-X8B1D18(-M1TJ 0.3M) E2E-X8C118(-M1TJ 0.3M) E2E-X5B1D18(-M1TJ 0.3M) E2E-X5C118(-M1TJ 0.3M) E2E-X15B1D30(-M1TJ 0.3M) E2E-X15C130(-M1TJ 0.3M) E2E-X10B1D30(-M1TJ 0.3M) E2E-X10C130(-M1TJ 0.3M) E2E-X10MB1D18(-M1TJ 0.3M) E2E-X10MC118(-M1TJ 0.3M) E2E-X18MB1D30(-M1TJ 0.3M) E2E-X18MC130(-M1TJ 0.3M)	E2E-X8B218(-M1TJ 0.3M) E2E-X8C218(-M1TJ 0.3M) E2E-X5B218(-M1TJ 0.3M) E2E-X5C218(-M1TJ 0.3M) E2E-X15B230(-M1TJ 0.3M) E2E-X15C230(-M1TJ 0.3M) E2E-X10B230(-M1TJ 0.3M) E2E-X10C230(-M1TJ 0.3M) E2E-X10MB218(-M1TJ 0.3M) E2E-X10MC218(-M1TJ 0.3M) E2E-X18MB230(-M1TJ 0.3M) E2E-X18MC230(-M1TJ 0.3M)	비닐 절연 원형 코드 φ6, 3심 (도체 단면적 AWG24(0. ^2mm2 절연체 직경: φ1.05㎜)	18㎜ (φ6x3)
	E2E-X8B1D18-R E2E-X8C118-R E2E-X5B1D18-R E2E-X5C118-R E2E-X15B1D30-R E2E-X15C130-R E2E-X10B1D30-R E2E-X10C130-R E2E-X16MB1D18-R E2E-X16MC118-R E2E-X10MB1D18-R E2E-X10MC118-R E2E-X18MB1D30-R E2E-X18MC130-R E2E-X30MB1DL30-R E2E-X30MC1L30-R	E2E-X8B218-R E2E-X8C218-R E2E-X5B218-R E2E-X5C218-R E2E-X15B230-R E2E-X15C230-R E2E-X10B230-R E2E-X10C230-R E2E-X16MB218-R E2E-X16MC218-R E2E-X10MB218-R E2E-X10MC218-R E2E-X18MB230-R E2E-X18MC230-R E2E-X30MB2L30-R E2E-X30MC2L30-R	로봇 코드 φ6, 3심	30㎜ (φ6x5)

(표2)　E2E　특수 타입

대표적인 형식 예	코드 사양	최소 굽힘 반경
E2E-X2D1-U E2E-X3D1-U	폴리우레탄 절연 원형 코드 φ4, 2심 (도체 단면적: 0.3m㎡ 절연체 직경: φ1.3mm)	12㎜ (φ4x3)
E2E-X7D1-U E2E-X10D1-U	폴리우레탄 절연 원형 코드 φ6, 2심 (도체 단면적: 0.5m㎡ 절연체 직경: φ1.9mm)	18㎜ (φ6x3)
E2E-X3D1S E2E-X8MD1S	비닐 절연 원형 코드 φ4, 3심 (도체 단면적: 0.3mm² ^{절연체 직경}: φ1.3㎜)	12㎜ (φ4x3)
E2E-X7D1S E2E-X10D1S E2E-X14MD1S E2E-X20MD1S	비닐 절연 원형 코드 φ6, 3심 (도체 단면적: 0.5mm2, ^{절연체 직경}: φ1.9㎜)	18㎜ (φ6x3)
E2E-X1R5Y1 E2E-X2MY1 E2E-X2Y1 E2E-X5MY1 E2E-X3T1	비닐 절연 원형 코드 φ4, 2심 (도체 단면적: 0.3mm2, ^{절연체 직경}: φ1.3㎜)	12㎜ (φ4x3)
E2E-X5Y1 E2E-X10MY1 E2E-X10Y1 E2E-X18MY1 E2E-X7T1 E2E-X10T1	비닐 절연 원형 코드 φ6, 2심 (도체 단면적: 0.5mm2, ^{절연체 직경}: φ1.9㎜)	18㎜ (φ6x3)

(표3)　비자성 금속 검출용 앰프 분리 근접 센서　E2CY

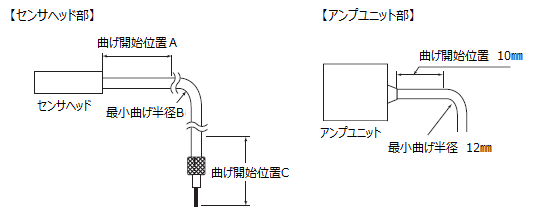

・코드의 굽힘 시작 위치와 최소 굽힘 반경은 아래 그림을 참조하십시오.　

종류	대표적인 형식 예	코드 사양	최소 굽힘 반경, 굽힘 시작 위치
센서부	E2CY-X1R5A	동축 코드(50Ω) φ2.5, 1심 (도체 단면적: 0. ^14mm² )	굽힘 시작 위치 A: 15㎜ 최소 굽힘 반경 B: 25㎜ 굽힘 시작 위치 C: 35㎜
	E2CY-C1R5A-1
	E2CY-C2A
	E2CY-C2AF	동축 코드(50Ω) φ2.5, 1심 (도체 단면적: 0. ^17mm2 ) (불소 수지)	굽힘 시작 위치 A: 30㎜ 최소 굽힘 반경 B: 35㎜ 굽힘 시작 위치 C: 35mm
	E2CY-V3A	동축 코드(50Ω) φ2.5, 1심 (도체 단면적: 0. ^14mm² )	굽힘 시작 위치 A: 15㎜ 최소 굽힘 반경 B: 25㎜ 굽힘 시작 위치 C: 35㎜
앰프 유닛부	E2CY-SD11	비닐 절연 원형 코드 φ4, 3심 (도체 단면적: 0. ^2mm2 절연체 직경: φ1.1㎜)	굽힘 시작 위치: 10㎜ 최소 굽힘 반경: 12㎜

(표 4)　앰프 분리 근접 센서(볼륨 타입)　E2C/E2C-H

종류	대표적인 형식 예	코드 사양	최소 굽힘 반경
센서부	E2C-CR8A E2C-X1A E2C-C1A E2C-X1R5A E2C-X2A	동축 코드(50Ω) φ2.5, 1심 (도체 단면적: 0. ^14mm2 )	12.5㎜ (φ2.5x5)
	E2C-CR8B	동축 코드(50Ω) φ3.8, 1심 (도체 단면적: 0. ^14mm² )	19㎜ (φ3.8x5)
	E2C-X5A	동축 코드(50Ω) φ4.1, 1심 (도체 단면적: 0. ^33mm² )	20.5㎜ (φ4.1x5)
	E2C-X10A E2C-C20MA	동축 코드(50Ω) φ5.5, 1심 (도체 단면적: 0. ^5mm² )	27.5㎜ (φ5.5x5)
	E2C-X1R5AH E2C-X2AH	동축 코드(50Ω) φ2.5, 1심 (도체 단면적: 0. ^14mm² )	12.5㎜ (φ2.5x5)
	E2C-X5AH	동축 코드(50Ω) φ4.1, 1심 (도체 단면적: 0. ^33mm² ) (불소 수지)	20.5㎜ (φ4.1x5)

(표5)　앰프 중계 근접 센서　E2EC　

	센서 헤드-앰프 간		앰프-전원 간
대표적인 형식 예	코드 사양	최소 굽힘 반경	코드 사양	최소 굽힘 반경
E2EC-CR8D1 E2EC-CR8D2 E2EC-C1R5D1 E2EC-C1R5D2 E2EC-C3D1 E2EC-C3D2 E2EC-X4D1 E2EC-X4D2	굽힘 방지 실드 코드 φ1.6	8mm (φ1.6x5)	비닐 절연 원형 코드(내굴곡 코드) φ2.9, 2심 (도체 단면적: 0. ^15mm2 절연체 직경: φ1㎜)	14.5㎜ (φ2.9x5)
E2EC-CR5C1 E2EC-C2R5C1	차폐 코드 φ1.2	6mm (φ1.2x5)	비닐 절연 원형 코드 φ4, 3심 (도체 단면적: 0. ^2mm2 절연체 직경: φ1.2㎜)	12㎜ (φ4x3)
E2EC-CR5C2 E2EC-C2R5C2	차폐 코드 φ2.5	12.5mm (φ2.5x5)	비닐 절연 원형 코드 φ4, 3심 (도체 단면적: 0. ^2mm2 절연체 직경: φ1.2㎜)	12㎜ (φ4x3)

(표 6)　내유 근접 센서　E2ER/E2ERZ　

대표적인 형식 예		코드 사양	최소 굽힘 반경
E2ER-X2D□ E2ER-X3D□	E2ER-X2D1 2M E2ER-X2D1-M1TGJ 0.3M E2ER-X3D1 2M E2ER-X3D1-M1TGJ 0.3M E2ER-X2D2 2M E2ER-X2D2-M1TGJ 0.3M E2ER-X3D2 2M E2ER-X3D2-M1TGJ 0.3M	불소 절연 원형 코드 φ3.6, 2심 (도체 단면적: 0. ^2mm2 절연체 직경: φ0.89㎜)	21.6㎜ (φ3.6x6)
E2ERZ-X2D□	E2ERZ-X2D1 2M E2ERZ-X2D1-M1TGJ 0.3M E2ERZ-X2D2 2M E2ERZ-X2D2-M1TGJ 0.3M
E2ER-X7D□ E2ER-X10D□	E2ER-X7D1 2M E2ER-X7D1-M1TGJ 0.3M E2ER-X10D1 2M E2ER-X10D1-M1TGJ 0.3M E2ER-X7D2 2M E2ER-X7D2-M1TGJ 0.3M E2ER-X10D2 2M E2ER-X10D2-M1TGJ 0.3M	불소 절연 원형 코드 φ5.0, 2심 (도체 단면적: 0. ^5mm2 절연체 직경: φ1.43㎜)	30㎜ (φ5x6)
E2ERZ-X4D□ E2ERZ-X8D□	E2ERZ-X4D1 2M E2ERZ-X4D1-M1TGJ 0.3M E2ERZ-X8D1 2M E2ERZ-X8D1-M1TGJ 0.3M E2ERZ-X4D2 2M E2ERZ-X4D2-M1TGJ 0.3M E2ERZ-X8D2 2M E2ERZ-X8D2-M1TGJ 0.3M
